전선은 전기 에너지를 한 지점에서 다른 지점으로 전달하기 위해 만든 선 모양의 전기 재료이다. 일반적으로 구리나 알루미늄 같은 도체가 전류의 통로가 되고, 그 주위를 절연과 보호 피복이 감싸 사용 환경에서 안전하게 쓰이도록 한다.[1][2] 전선은 단순한 금속선이 아니라 전기적 성능, 기계적 강도, 절연, 난연성, 설치 방식이 함께 설계되는 부품이다.[2][3]

1. 기본 구조

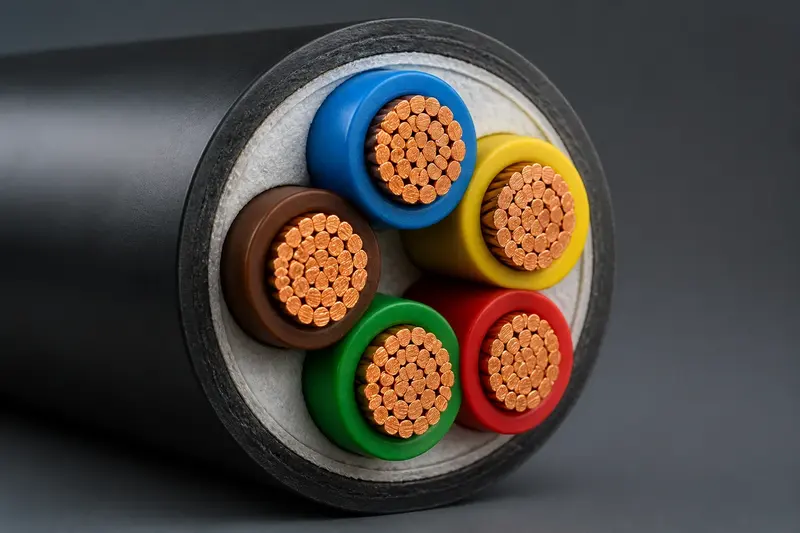

전선의 핵심은 전류를 흐르게 하는 도체이다. 도체 재료와 단면적은 허용 전류, 발열, 전압 강하, 시공성에 영향을 준다. 단선은 하나의 굵은 금속선으로 이루어지고, 연선은 여러 가닥을 꼬아 유연성을 높인다.[2]

도체의 전도 특성은 전기 전도도와 직접 맞닿아 있으며, 같은 외형의 전선이라도 재료와 굵기에 따라 실제 성능이 달라진다.[2]

도체 바깥에는 절연층이 있다. 절연은 전류가 원하지 않는 경로로 흐르지 않게 하고, 사람이나 다른 금속 부품과의 접촉 위험을 낮춘다.[3] 외피나 시스는 습기, 열, 마찰, 화학물질, 자외선 같은 환경 조건으로부터 도체와 절연층을 보호한다.[2][3]

2. 전기적 성질

전선의 성능은 전류를 얼마나 안정적으로 운반하는지로 평가된다. 도체의 저항이 크면 같은 전류에서도 더 많은 열이 발생하고 전압 강하가 커진다. 그래서 전선의 길이, 단면적, 재료, 주변 온도는 회로 설계에서 함께 고려된다.[2]

전선은 전기 회로의 일부로 작동하므로 연결 상태도 중요하다. 접속부가 느슨하거나 부식되면 접촉 저항이 커지고, 이는 국부 발열과 화재 위험으로 이어질 수 있다. 따라서 전선 자체의 규격뿐 아니라 단자, 커넥터, 배선함, 보호 장치가 함께 맞아야 한다.[2][3]

회로의 부하가 커질수록 전선과 전력의 관계도 중요해진다. 실제 설계에서는 전선이 감당해야 할 전류와 전압 강하를 함께 따져야 하므로, 도체의 선택은 회로 전체의 안정성과 직결된다.[2]

3. 종류와 배선 방식

전선은 용도에 따라 단심선, 다심 케이블, 전력 케이블, 통신선, 제어선 등으로 나뉜다. 한국민족문화대백과는 전선을 전력과 통신을 전달하는 선재로 설명하며, 사용 목적과 구조에 따라 다양한 종류가 있다고 정리한다.[1] 같은 도체라도 절연 재료와 외피 구조가 달라지면 허용 전압, 난연성, 설치 장소가 달라진다.

건물 안에서는 배선관, 케이블 트레이, 덕트, 노출 배선 같은 여러 설치 방식이 쓰인다. NFPA의 NEC Article 300 개요는 배선 방법의 일반 요구 사항이 도체 보호, 설치 공간, 습기와 부식 환경, 손상 방지와 연결된다는 점을 강조한다.[2] 이 때문에 전선 선택은 제품명만이 아니라 설치 장소와 규정 조건까지 포함해 판단해야 한다.

전선의 설치 방식은 전기 회로의 구성 방식과도 연결된다. 같은 전선이라도 분전반, 분기 회로, 이동형 기기 배선처럼 쓰이는 위치에 따라 요구되는 보호 수준이 달라진다.[2]

4. 규격과 안전

전선 규격은 허용 전류, 절연 정격, 난연 등급, 색상 식별, 접지 조건을 정하는 기준이다. 규격이 맞지 않는 전선을 쓰면 과열, 누전, 감전, 화재 위험이 커진다.[2] 특히 고정 배선에서는 회로 차단기 정격과 전선 굵기가 서로 맞아야 과전류가 생겼을 때 보호 장치가 제대로 작동한다.

안전 관리에서 중요한 것은 전선 하나만이 아니라 전기 회로 전체의 균형이다. 차단기, 접지, 접속부 상태가 함께 맞아야 전선의 규격이 실제 보호 효과로 이어진다.[2]

절연체는 전류가 흐르지 않아야 할 부분을 분리하지만, 열화되거나 손상되면 보호 기능을 잃는다.[3] 오래된 전선, 눌림이나 꺾임이 심한 전선, 피복이 갈라진 전선은 절연 저항이 낮아질 수 있다. 안전 점검에서는 외관뿐 아니라 온도 상승, 접속부 상태, 차단기 동작, 접지 연속성을 함께 확인한다.[2][3]

5. 사용 맥락

전선은 발전소와 송배전 설비, 건물 전기 배선, 전자기기 내부, 자동차와 항공기, 통신 인프라까지 거의 모든 전기 시스템에서 쓰인다. 전력용 전선은 큰 전류와 발열 관리가 중요하고, 신호용 전선은 노이즈와 차폐, 임피던스가 더 중요해질 수 있다. 따라서 전선은 하나의 물건이라기보다 사용 조건에 맞춰 선택되는 재료 체계에 가깝다.[1][2]

예를 들어 전자 기기 내부 배선은 짧은 구간이라도 공간 제약이 커서 절연과 배치가 중요하고, 건물 설비는 장거리 전송과 유지보수를 함께 고려해야 한다.[2][3]

현장에서 전선을 고를 때는 전압, 전류, 온도, 습도, 굽힘, 움직임, 화학 노출, 화재 확산 가능성을 함께 본다. 임시 연장선과 고정 배선의 요구 조건도 다르며, 실외·매설·습윤 장소에서는 별도의 보호 구조가 필요할 수 있다.[2]
