광전지는 태양광을 전기에너지로 직접 바꾸는 비기계적 장치로, 보통 태양전지라고도 부른다. 자연광과 인공광 모두를 전력으로 바꿀 수 있으며, 개별 셀에서 모듈과 패널, 발전소 규모 설비로 확장된다.[1][2][3][4]
1. 개요
2. 작동 원리 및 물리적 기초
광전지의 핵심은 태양광에 포함된 광자를 흡수해 전하를 분리하고, 그 결과로 전류를 만들어 내는 것이다. 광자는 태양 스펙트럼의 파장에 따라 서로 다른 에너지를 가지며, 반도체는 이를 흡수해 전자를 들뜨게 하고 전하 흐름을 유도한다.[1][2] 이 과정은 기계적 회전 없이 빛을 전기로 바꾸는 비기계적 변환이다.
이 원리는 광전 효과와 반도체 접합 구조를 바탕으로 한다. 태양전지 내부의 전기장과 재료 특성은 빛을 받아 생성된 전하를 분리하고 외부 회로로 흐르게 만든다. 따라서 광전지는 효율과 손실 특성이 반도체 물리와 광학적 흡수 특성에 의해 크게 좌우된다.
3. 구성 요소 및 구조적 특징

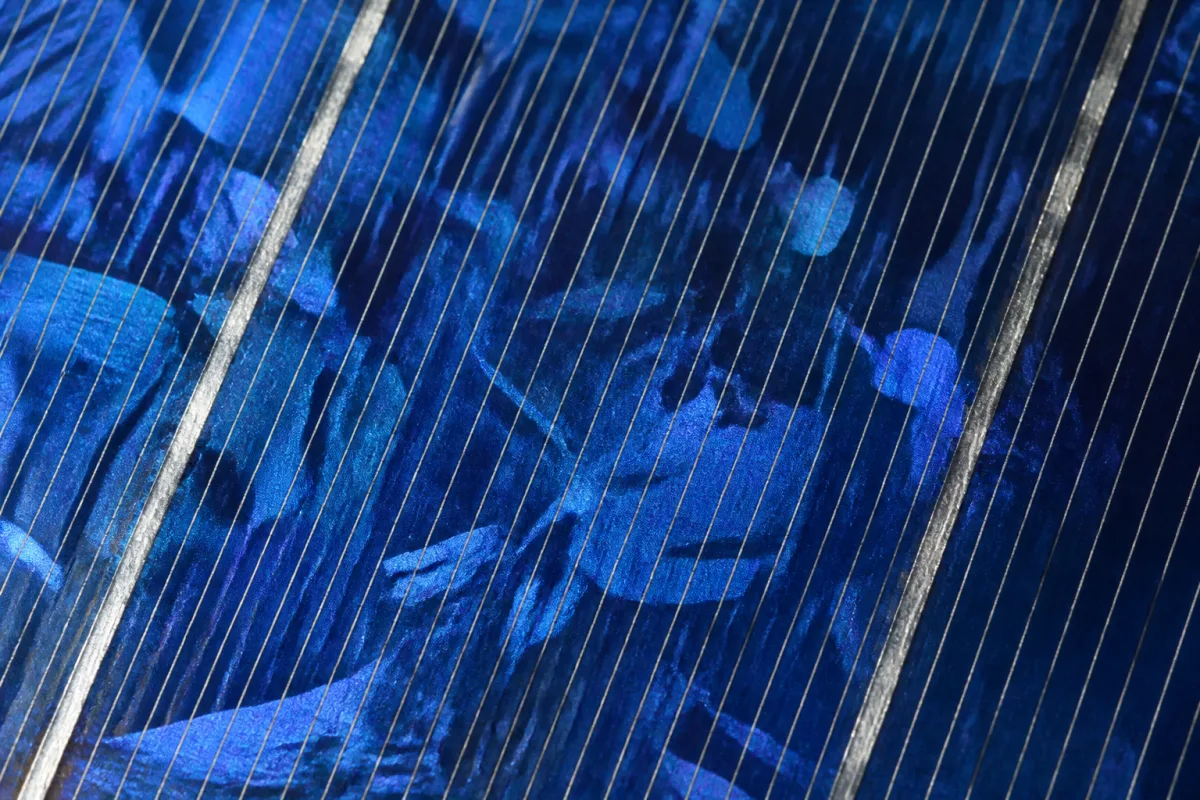

광전지 시스템의 가장 작은 단위는 셀이다. 셀은 일반적으로 작은 면적을 가지며, 여러 개를 직렬 또는 병렬로 연결해 하나의 모듈을 만들고, 모듈을 다시 조립해 더 넓은 면적의 패널을 구성한다.[3] 이러한 단계적 구조는 원하는 전압과 전력을 확보하기 위한 기본 설계 방식이다.
대규모 설비에서는 수많은 패널을 배열해 유틸리티 규모의 발전 단지를 만든다. 이 방식은 설치 면적과 발전량을 동시에 확장할 수 있어, 지역 전력망과 계통 연계형 발전에 적합하다.[4] 소형 응용에서는 휴대형 전원, 건물 일체형 설비, 독립 전원 시스템 등으로도 활용된다.
4. 주요 소재 및 기술 발전
광전소자 연구는 재료와 공정의 진전에 따라 빠르게 확장되고 있다. 페로브스카이트 계열, III-질화물 계열, 고도화된 반도체 소자 설계는 더 높은 효율과 새로운 응용 가능성을 제시한다.[5][6] 특히 GaInN 계열 소재는 넓은 밴드갭 조절 범위를 바탕으로 태양 스펙트럼 활용 가능성을 넓히는 후보로 주목받는다.[6]
소자 미세화와 고정밀 공정, 모델링 기술도 중요하다. CMOS 소자, 메모리 소자, 바이오 센서, 가스 센서, 신경모방 기술, 재구성가능소자, RF 기술과의 접점은 광전지 연구를 더 넓은 반도체 공학의 흐름과 연결한다.[7] 이런 연구는 효율 향상뿐 아니라 새로운 형태의 통합형 에너지 소자 개발로 이어진다.
5. 응용 분야 및 활용 범위
광전지는 자연광이 풍부한 야외 환경뿐 아니라 인공광이 존재하는 실내 환경에서도 활용될 수 있다.[2] 따라서 소형 기기, 건물 옥상, 산업용 설비, 원격지 전원, 발전소 등 다양한 상황에 적용된다. 특히 대규모 패널 배열은 수십 메가와트에서 1기가와트 이상의 출력을 목표로 하는 유틸리티 규모 설비의 핵심 구성 요소가 된다.[4]
응용 범위는 소재 발전과 공정 개선에 따라 계속 넓어지고 있다. 새로운 소자 구조와 첨단 소재는 설치 환경의 제약을 줄이고, 전력 생산 외에도 센서와 통합형 전자 시스템과의 결합 가능성을 높인다.[5][6][7]
