반도체 소자(semiconductor device)는 반도체 재료의 전기적 특성을 이용하여 전류·전압을 제어하거나 빛을 방출·감지하는 전자 소자의 총칭이다.[1][2] 다이오드, 트랜지스터, 집적 회로 등이 반도체 소자의 대표적인 예이며, 이들은 현대 전자공학과 컴퓨팅의 기반이 된다.
1. 개요

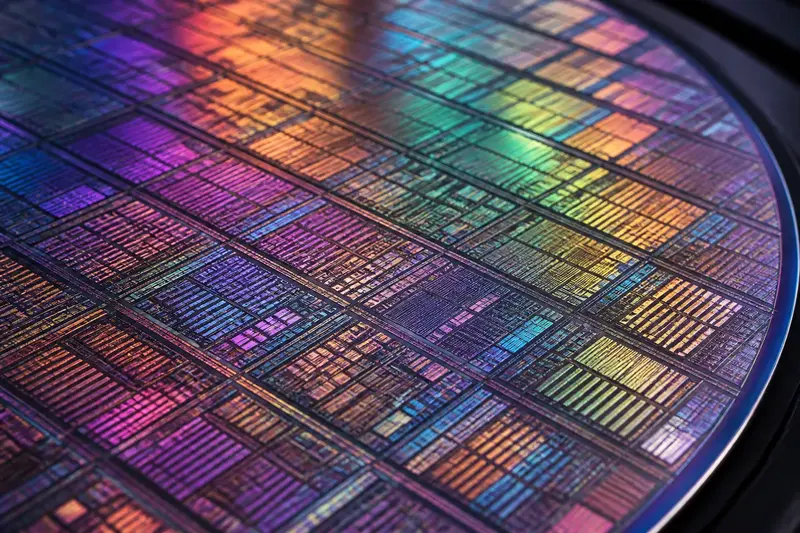

반도체 소자는 재료의 전기적 특성과 계면 구조를 이용해 전하의 흐름을 세밀하게 조절한다.[1][5] 반도체는 절연체와 도체의 중간에 해당하는 전기전도성을 가지며, 불순물 도핑(doping)을 통해 p형 또는 n형으로 전기적 성질을 조절할 수 있다.[3] 현대 집적 회로는 수십억 개의 반도체 소자를 결합해 정보 처리, 증폭, 스위칭, 광전 변환 같은 기능을 구현하며, 전기전자공학의 가장 중요한 응용 분야 가운데 하나로 다뤄진다.[1][4]
반도체 소자는 구조와 동작 원리에 따라 pn 접합 소자, 전계 효과 소자, 쌍극성 소자, 광전자 소자 등으로 분류할 수 있다.[2][5] 이러한 다양한 소자들은 서로 다른 방식으로 전하 운반자의 이동을 다루지만, 모두 반도체 내부의 물리 현상을 회로 수준의 기능으로 변환한다는 공통 목표를 가진다.
2. 물리적 기초
반도체 소자의 동작을 이해하기 위해서는 에너지 밴드 이론과 전하 운반자의 거동을 함께 살펴야 한다.[3][4] 반도체 내에서 전자는 전도대(conduction band)에, 정공은 가전자대(valence band)에 분포하며, 이들의 농도와 이동은 소자의 전기적 특성을 결정한다.[3] 고전적 해석에서는 드리프트-확산 방정식(drift-diffusion equation)을 활용하여 외부 전기장에 의한 드리프트와 농도 구배에 의한 확산 현상을 함께 기술한다.[5]
소자의 크기가 수십 나노미터 수준으로 작아질수록 이상적인 해석만으로는 충분하지 않다.[4][6] 계면 상태, 캐리어 산란, 온도 변화, 접촉 저항 같은 요인이 소자의 동작에 큰 영향을 미치므로, 시뮬레이션과 실험 측정이 함께 사용된다.[4][5] 유효 질량 근사(effective mass approximation)와 제1원리 계산 같은 고도화된 물리 모델이 차세대 소자 설계의 이론적 기반으로 활용된다.[6]
3. 접합 구조와 다이오드
pn 접합은 p형과 n형 반도체를 맞붙여 공핍 영역과 내부 전위를 형성하는 구조로, 반도체 소자의 가장 기본적인 구성 요소이다.[2][3] 공핍층에 형성된 내장 전위(built-in potential)는 전류를 한 방향으로 잘 흐르게 하고 반대 방향을 억제하는 정류 특성을 부여한다. 순방향 바이어스에서는 전위 장벽이 낮아져 전류가 급격히 증가하며, 역방향 바이어스에서는 전류가 거의 차단된다.[2][5]
다이오드는 pn 접합 소자의 대표적인 예로, 교류를 직류로 변환하는 정류 회로와 신호 검출 회로에 광범위하게 활용된다.[3] 제너 다이오드는 특정 항복 전압에서 안정적인 역방향 전류를 흐르게 하는 특성을 이용하며, 발광 다이오드(LED)와 레이저 다이오드는 pn 접합에서 전자와 정공의 재결합을 통해 빛을 방출한다.[5] 금속과 반도체의 접촉인 쇼트키 접합은 소수 캐리어 축적이 없어 고속 스위칭에 유리하며, 고주파 소자와 전력 변환 회로에 응용된다.[1][3]
4. 트랜지스터의 종류와 동작 원리
트랜지스터는 소신호 증폭과 디지털 스위칭에 모두 활용되는 3단자 반도체 소자이다.[1][2] 현대 반도체 소자는 크게 전계 효과 트랜지스터(FET)와 쌍극성 접합 트랜지스터(BJT)로 나뉜다. FET는 게이트 전압으로 채널 전도도를 제어하는 전압 제어형 소자이며, BJT는 베이스 전류로 컬렉터 전류를 조절하는 전류 제어형 소자이다.[3][5]
MOSFET(Metal-Oxide-Semiconductor FET)은 현대 집적 회로에서 가장 널리 사용되는 트랜지스터 구조로, 게이트 산화막과 반도체 사이의 전계를 이용해 반전층(inversion layer)을 형성한다.[4][5] n형 MOSFET은 양의 게이트 전압에 의해 p형 기판 표면에 전자 채널이 생성되며, p형 MOSFET은 음의 게이트 전압에서 동작한다. MOSFET은 낮은 소비 전력과 높은 집적도 덕분에 디지털 논리 회로 및 메모리 소자의 핵심 구성 요소로 사용된다.[1][6]
JFET(Junction FET)은 역바이어스된 pn 접합에 의해 형성된 공핍층을 이용해 채널 폭을 제어하며, 낮은 잡음 특성으로 저잡음 증폭기와 아날로그 스위치에 적합하다.[3] BJT는 이미터-베이스 접합을 통해 주입된 소수 캐리어가 컬렉터 전류를 제어하는 방식으로 동작하며, 높은 전류 이득과 고속 스위칭 특성으로 아날로그 증폭 회로에 광범위하게 활용된다.[4][6]
5. 소자 특성과 비이상성
실제 반도체 소자는 이상적인 이론 모델과 다르게 동작하는 경우가 많다.[3][5] 누설 전류(leakage current)는 역방향 바이어스 조건에서도 소자에 흐르는 불필요한 전류로, 열적으로 생성된 소수 캐리어, 표면 재결합, 또는 게이트 산화막의 결함에 의해 발생한다.[4][5] 이는 특히 저전력 회로와 메모리 소자 설계에서 중요한 고려 요소이다.
항복 현상(breakdown)은 역방향 전압이 임계값을 초과할 때 급격히 전류가 증가하는 현상이다.[3] 제너 항복은 강한 전기장에 의한 터널링으로, 애벌런치 항복은 충돌 이온화를 통한 캐리어 곱증가에 의해 발생한다. MOSFET의 채널 길이가 짧아지면 드레인 유도 장벽 저하(DIBL), 핫 캐리어 효과, 게이트 산화막 터널링 등 다양한 단채널 효과가 나타난다.[6] 이러한 비이상적 특성은 전자공학 설계에서 반드시 고려해야 할 요소이며, SPICE 모델 등의 수치 모델로 시뮬레이션에 반영된다.[1][4]
6. 차세대 반도체 기술
반도체 산업은 소자 미세화에 따른 물리적 한계를 극복하기 위해 다양한 차세대 기술을 모색하고 있다.[1][4] 핀펫(FinFET)과 게이트 올 어라운드(GAA) 트랜지스터 등의 3차원 소자 구조는 단채널 효과를 억제하면서 스케일링을 지속하기 위한 핵심 기술이다.[4][5] 이러한 구조는 게이트의 채널 제어력을 높여 누설 전류와 문턱 전압 변동을 억제한다.
새로운 재료의 도입도 차세대 반도체 소자 연구의 중요한 방향이다.[3][6] 질화갈륨(GaN)과 탄화규소(SiC) 같은 와이드 밴드갭 반도체는 기존 실리콘에 비해 훨씬 높은 항복 전압과 내열성을 제공하여 전력 반도체 소자에 적합하다.[4][5] 2차원 반도체 소재와 산화물 반도체 기반 소자도 초저전력 전자공학과 유연 전자 소자 분야에서 활발히 연구되고 있다.[2] 반도체 소자 기술은 재료 과학, 양자역학, 회로 설계, 반도체 공정 기술이 융합되어 지속적으로 진화하고 있다.[1][3]
