1. 개요
PN 접합 다이오드는 서로 반대되는 성질을 가진 도핑 방식을 통해 형성된 P형 반도체와 N형 반도체를 결합하여 만든 반도체 소자이다.[4] 이 장치의 가장 핵심적인 물리적 특성은 전류가 오직 한 방향으로만 흐를 수 있도록 허용하는 것이다.[3] 단일 유형의 반도체 물질이 가질 수 있는 성질과 달리, 두 물질이 접합되는 순간 발생하는 독특한 전기적 거동은 고체 전자공학의 핵심적인 원리 중 하나로 간주된다.[1] 이러한 구조적 결합을 통해 전하의 이동 방향이 특정 조건에서 제한되는 물리적 메커니즘이 구현된다.

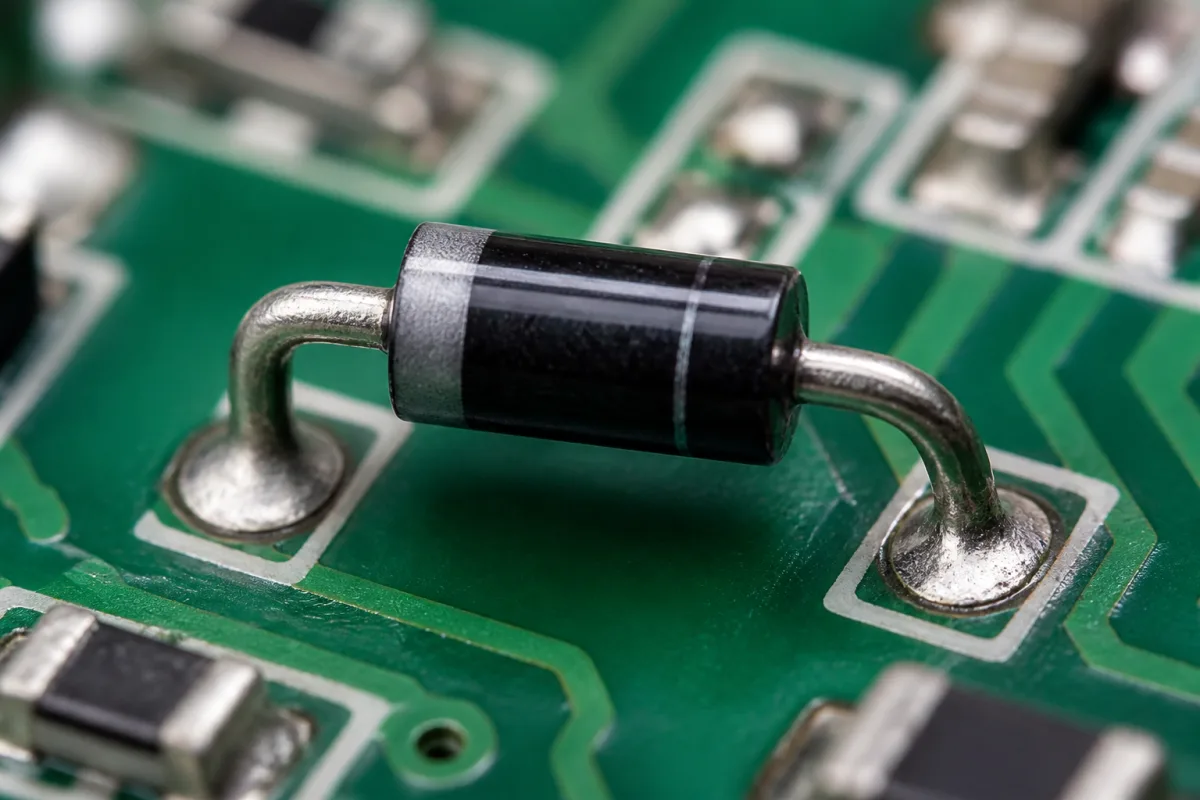

다이오드의 동작 상태는 인가된 전압에 따라 변화하는 전류-전압(IV) 특성에 의해 정의된다.[3] P형 반도체 측에 연결된 전극은 애노드(anode)라 부르며, N형 반도체 측에 연결된 전극은 캐소드(cathode)라고 명명한다.[2] 일반적으로 다이오드의 외관상에서 캐소드는 실선으로 표시되어 극성을 구분할 수 있다.[2] 순방향 바이어스 상태에서는 전류가 원활하게 흐르지만, 역방향 조건에서는 전류의 흐름이 제어되는 특성을 보이며 이는 인가 전압의 크기와 방향에 따라 소자의 전기적 반응이 달라짐을 의미한다.
이 소자는 현대 전자 시스템에서 매우 중요한 역할을 수행하며 광범위한 영향력을 가진다. 전류를 한 방향으로만 통과시키는 성질은 전력 제어 및 신호 처리 분야의 기초적인 토대가 된다. 회로 내에서 특정 신호를 분리하거나 전류의 방향을 조절하는 기능을 수행함으로써 복잡한 전기적 시스템의 안정성을 보장한다. 반도체 재료의 도핑 방식에 따라 결정되는 이러한 물리적 특성은 소자가 회로 내부에서 어떻게 반응할지를 결정하는 핵심적인 변수로 작용한다.[4]
다이오드의 성능과 거동은 사용되는 반도체 물질의 구성 및 환경적 요인에 따라 변동성을 가질 수 있다. 접합부의 구조적 설계와 도핑 농도에 따른 미세한 차이는 소자의 전기적 특성 곡선을 변화시키며, 이는 회로 설계 시 반드시 고려해야 할 요소이다. 전압 인가 방식에 따른 전류의 급격한 변화나 비선형적인 반응은 시스템의 안정성에 잠재적인 위험을 초래할 수 있으므로 정밀한 관측이 필요하다. 따라서 소자의 특성 곡선을 정확히 파악하고 설계 목적에 부합하는지 검증하는 과정이 필수적으로 요구된다.
2. 구조 및 형성 원리
고체 전자공학의 핵심적인 요소 중 하나인 PN 접합은 단일 유형의 반도체 물질이 개별적으로 존재할 때와는 확연히 다른 전기적 거동을 나타낸다.[1]
P형 반도체와 N형 반도체가 서로 접촉하게 되면 두 물질 사이의 경계면에 고유한 성질을 가진 접합부가 형성된다. 이 접합부에서의 물리적 상태는 인가되는 전압에 따라 변화하며, 이는 다이오드의 전류-전압(IV) 특성을 결정하는 근본적인 요인이 된다.[3] 즉, 적용된 전압의 크기에 따라 다이오드를 통해 흐르는 전류의 양이 달라지는 비선형적인 관계를 보여준다. 이러한 접합부의 형성 원리는 소자가 단방향으로 전류를 제어할 수 있게 만드는 핵심 기제로 작용한다.
소자의 외부 회로와 연결하기 위한 전극 구성은 각 반도체 영역의 성질에 따라 명확히 구분된다. P형 반도체 측면에 연결되는 전극은 애노드(Anode)라고 정의하며, N형 반도체 측면에 연결되는 전극은 캐소드(Cathode)라 부른다.[2] 일반적으로 제작된 다이오드의 외관에서 캐소드는 실선으로 표시되어 사용자가 이를 쉽게 식별할 수 있도록 돕는다. 이러한 전극 배치는 외부에서 순방향 또는 역방향 바이어스를 인가하여 전류의 흐름을 조절하는 통로 역할을 수행한다.
3. 반도체 물리적 특성
반도체는 도체와 절연체 사이의 중간적인 전기적 성질을 가지며, 그 전도성의 범위가 매우 넓은 물질이다. 이러한 특성은 물질 내부의 전자 배치와 에너지 구조에 따라 결정되며, 외부 조건에 따라 전류를 흐르게 하거나 차단할 수 있는 조절 능력을 제공한다. 일반적인 금속과 달리 반도체는 특정 환경에서 전기적 저항을 정밀하게 제어할 수 있다는 점에서 고체 전자공학의 핵심적인 역할을 수행한다.[1]
물질의 비저항과 전도성은 서로 밀접한 관계를 맺고 있으며, 이는 PN 접합 다이오드의 동작 원리를 이해하는 기초가 된다. 도핑 과정을 통해 조절된 P형 반도체와 N형 반도체의 결합은 단일 유형의 물질이 가질 수 있는 물리적 한계를 넘어선 새로운 전기적 거동을 만들어낸다.[2] 접합부에 형성되는 특성은 각 물질이 독립적으로 존재할 때와는 확연히 다른 양상을 보이며, 이는 전류가 흐르는 방식에 결정적인 영향을 미친다.
PN 접합 다이오드의 물리적 특성은 인가된 전압1에 따라 변화하는 전류-전압 특성으로 구체화된다. 순방향 편향 상태에서는 P형 반도체 측에 양의 전압을, N형 반도체 측에 음의 전압을 인가함으로써 전류가 원활하게 흐를 수 있는 환경이 조성된다. 이러한 전기적 거동은 소자가 단일 방향으로만 전류를 허용하는 정류 작용을 수행할 수 있게 하는 물리적 근거가 된다.[3]
4. 전기적 동작 특성
PN 접합 다이오드의 핵심적인 동작은 인가된 전압1에 따라 전류의 흐름이 결정되는 방식에 있다. 이 소자는 P형 반도체 측에 연결된 양극(anode)과 N형 반도체 측에 연결된 음극(cathode)을 통해 외부 회로와 연결된다.[2] 일반적인 다이오드 기호에서 캐소드는 실선으로 표시되어 방향을 구분한다. 이러한 구조적 특징 덕분에 전류는 특정 방향으로만 흐를 수 있는 일방향성을 확보하게 된다.[1]
이 조건에서 소자 내부의 전하 운반자가 접합부를 가로질러 이동할 수 있는 환경이 조성되며, 결과적으로 전류가 원활하게 흐르게 된다.[3] 반면 역방향 편향 상태에서는 전압의 극성이 반대로 인가되어 전류의 흐름이 차단되는 특성을 보인다. 이러한 동작 방식은 소자가 전류를 한 방향으로만 통과시키는 정류 작용을 수행할 수 있게 하는 물리적 근거가 된다.[3]
소자의 전기적 거동을 정량적으로 분석하기 위해서는 전압-전류 곡선 특성을 파악하는 것이 필수적이다. 이 곡선은 인가된 전압의 변화에 따라 다이오드를 통과하는 전류량이 어떻게 변하는지를 나타낸다.[3] 순방향 영역에서는 전압이 일정 수준 이상으로 증가함에 따라 전류가 급격히 상승하는 비선형적인 관계를 보여준다. 반대로 역방향 영역에서는 인가된 전압에도 불구하고 전류의 흐름이 극히 제한되는 특성을 나타내어, 소자의 전기적 제어 능력을 증명한다.[2]
5. 물리적 메커니즘
두 물질이 물리적으로 결합되면 각 영역에 존재하는 다수 캐리어가 접합부를 가로질러 확산하려는 성질을 가진다.[1] 이 과정에서 접합부 근처의 전하 밀도가 변화하며, 이는 단일 유형의 반도체 물질이 개별적으로 존재할 때와는 완전히 다른 전기적 거동을 유발한다.
접합부가 형성되는 과정에서 발생하는 물리적 변화는 확산과 재결합이라는 메커니즘을 통해 구체화된다. 접합 경계면에서는 N형 영역의 전하와 P형 영역의 정공이 만나 중성 상태를 유지하려는 성질을 보이며, 이로 인해 접합부 주변에는 전하가 없는 공간인 공핍층이 생성된다.[2] 이 영역은 내부적으로 전기장을 형성하여 추가적인 캐리어의 확산을 억제하는 장벽 역할을 수행한다. 이러한 물리적 상태 변화는 소자의 기본적인 전기적 저항과 전도성을 결정짓는 기초가 된다.
이러한 메커니즘은 고체 전자공학의 응용 분야에서 전류의 흐름을 제어하는 데 결정적인 영향을 미친다. 접합부에 형성된 에너지 장벽은 인가되는 전압1의 극성에 따라 그 높이가 달라지며, 이는 소자가 전류를 한 방향으로만 통과시키는 일방향성을 확보하게 만든다.[3] 결과적으로 이러한 물리적 특성은 현대 전자 기기에서 신호를 정류하거나 스위칭 역할을 수행하는 데 필수적인 기반을 제공한다.
물리적 메커니즘의 세부적인 양상은 도핑 농도나 접합 방식에 따라 차이를 보이지만, 기본적으로 전하 운반자의 분포를 제어한다는 원칙은 동일하다. 관측 기준에 따라 전류-전압 특성을 분석하면, 장벽의 높이가 낮아지는 순방향 조건과 장벽이 강화되는 역방향 조건에서의 동작 차이를 명확히 구분할 수 있다. 이러한 미시적인 전하 이동 원리는 거시적인 소자의 전기적 성능으로 직결된다.
6. 응용 및 활용 분야
PN 접합 다이오드는 전류가 한 방향으로만 흐를 수 있는 특성을 가진 반도체 소자로서 다양한 전자 기기에서 핵심적인 역할을 수행한다. 이러한 단방향성 덕분에 전류 제어가 필요한 회로 설계에서 필수적으로 사용된다. 특히 P형 반도체와 N형 반도체를 결합하여 형성된 구조적 특성은 전류의 흐름을 선택적으로 허용하거나 차단하는 기능을 제공한다.[1]
전자 회로 내에서 이 소자는 주로 신호의 방향성을 결정하거나 특정 전압 범위를 조절하는 용도로 활용된다. 인가된 전압1에 따라 변화하는 I-V 특성을 이용하면, 전류가 흐르는 방향을 제어함으로써 복잡한 전기적 신호를 처리할 수 있다.[2] 이는 정류 회로와 같이 교류를 직류로 변환하거나, 특정 전위 차이를 유지해야 하는 보호 회로 설계의 기초가 된다.
또한, 이 소자는 단순한 전류 흐름 제어를 넘어 현대 고체 전자공학의 다양한 응용 분야로 확장된다. 반도체의 도핑 상태에 따라 물리적 성질이 달라지는 점을 활용하여, 특정 환경 조건에서 정밀하게 동작하는 회로를 구성할 수 있다. 이러한 특성은 전력 공급 장치부터 신호 처리 장치에 이르기까지 광범위한 분야에서 기초적인 단위 소자로 기능하며 기술 발전에 기여한다.
