1. 개요
실리콘은 주기율표의 14족에 속하는 화학 원소이다. 원자 번호는 14번이며, 원소 기호는 Si로 표기한다. 이 원소는 반도체 성질을 가진 비금속 원소로서, 결정 구조에 따라 다양한 물리적 특성을 나타내는 동소체를 형성한다.[1] 원자량은 약 28.085이며, 공유 결합을 통해 안정적인 구조를 형성하는 특징이 있다.[2]
지각 내에서의 존재량은 매우 높은 편에 속하며, 주로 이산화규소 형태의 규산염 광물로 발견된다. 지각을 구성하는 주요 성분 중 하나로서 지질학적 과정에서 중요한 역할을 수행한다.[3] 자연 상태에서는 순수한 원소 형태로 존재하기보다 산소와 결합한 상태로 흔히 관찰되며, 이러한 화학적 성질은 지구과학 및 광물학 연구의 핵심적인 기초가 된다.[4]
현대 산업 체계에서 실리콘은 반도체 산업의 근간을 이루는 핵심 소재이다. 전자 공학의 발전에 따라 집적 회로와 트랜지스터를 제조하는 데 필수적인 재료로 사용되며, 태양광 발전을 위한 태양 전지의 주원료로도 활용된다. 이러한 특성 덕분에 정보 통신 기술과 신재생 에너지 분야 모두에서 대체 불가능한 경제적 가치를 지닌다.
실리콘의 물리적 성질은 제조 공정 및 순도에 따라 크게 달라질 수 있다. 특히 고순도 실리콘의 확보는 반도체 소자의 성능과 직결되는 문제로, 이를 정제하기 위한 고도의 화학 공학 기술이 요구된다. 향후 차세대 반도체 및 에너지 저장 장치 기술의 발전과 함께 실리콘의 활용 범위와 중요성은 더욱 확대될 전망이다.
2. 화학적 성질 및 원자 구조
실리콘의 원자 구조는 주기율표상에서 14족에 위치하며, 원자 번호는 14번이다.[1] 원자핵 주위의 전자 배치를 살펴보면, 가장 바깥쪽 껍질인 원자가 전자가 4개로 구성되어 있다.[2] 이러한 전자 배치는 실리콘이 다른 원소와 결합할 때 매우 특정한 화학적 성향을 나타내는 근거가 된다.
실리콘은 주로 공유 결합을 통해 안정적인 구조를 형성한다. 4개의 원자가 전자를 활용하여 인접한 원자들과 결합을 형성하며, 이는 결정 구조 내에서 매우 견고한 네트워크를 구축하는 원동력이 된다.[3] 이러한 결합 방식은 반도체로서의 핵심적인 물리적 특성을 결정짓는 중요한 요소로 작용한다.
원소의 물리적 성질은 존재 형태에 따라 달라질 수 있는데, 이를 동소체라고 한다.[4] 실리콘 역시 구조적 형태에 따라 서로 다른 물리적 특성을 나타내는 다양한 동소체를 가질 수 있다. 이러한 구조적 차이는 물질의 에너지 띠 간격이나 전기 전도도와 같은 전기적 성질에 직접적인 영향을 미친다.
화학적 반응성 측면에서 실리콘은 비금속과 금속의 중간적 성질을 띠는 준금속으로 분류된다. 산소와 결합하여 이산화규소를 형성하는 성질이 강하며, 이는 지각 내에서 규산염 광물의 형태로 존재하는 주요 원인이 된다. 또한 화학 결합의 특성상 특정 조건 하에서 반도체 소자의 핵심 재료로 활용될 수 있는 화학적 기반을 갖추고 있다.
3. 물리적 특성과 동소체
실리콘은 상온에서 고체 상태로 존재하는 비금속 원소이다. 표면은 금속과 유사한 은백색의 광택을 띠며, 매우 단단한 결정 구조를 형성한다. 이러한 물리적 외관은 원자들이 강한 공유 결합을 통해 안정적인 격자 구조를 이루고 있기 때문에 나타나는 현상이다.[1] 실리콘은 열전도율이 높고 녹는점이 매우 높은 특성을 지니고 있어 고온 환경에서도 물리적 형태를 유지하는 능력이 뛰어나다.
동소체란 동일한 원소로 구성되어 있으나 원자들의 배열 방식이 달라 물리적 또는 화학적 성질이 다르게 나타나는 물질을 의미한다. 실리콘 역시 원자 간의 결합 구조와 배열 상태에 따라 서로 다른 동소체적 특성을 나타낸다. 대표적인 형태로는 원자들이 정교하고 규칙적인 격자 구조를 이루는 결정형 실리콘과, 원자 배열이 무질서하고 불규칙하게 얽혀 있는 비정질 실리콘이 존재한다.[2] 이러한 구조적 차이는 물질의 밀도와 결정화 정도를 결정하는 핵심적인 기준이 된다.
구조적 형태의 차이는 전기 전도도와 같은 핵심적인 물리적 성질의 변화를 야기한다. 결정질 구조는 원자들이 일정한 규칙성을 가지고 배열되어 있어 전하 운반자가 이동하기에 매우 유리한 환경을 제공한다. 반면 비정질 구조는 원자 배열의 불규칙성으로 인해 전하의 흐름을 방해하는 요소가 발생하며, 이로 인해 전기적 특성이 결정질과는 판이하게 달라진다. 이러한 구조적 변이는 반도체 소자의 효율과 성능을 결정짓는 결정적인 요인으로 작용하며, 공정 과정에서 정밀한 제어가 요구되는 이유이다.
4. 실리콘 웨이퍼의 특징

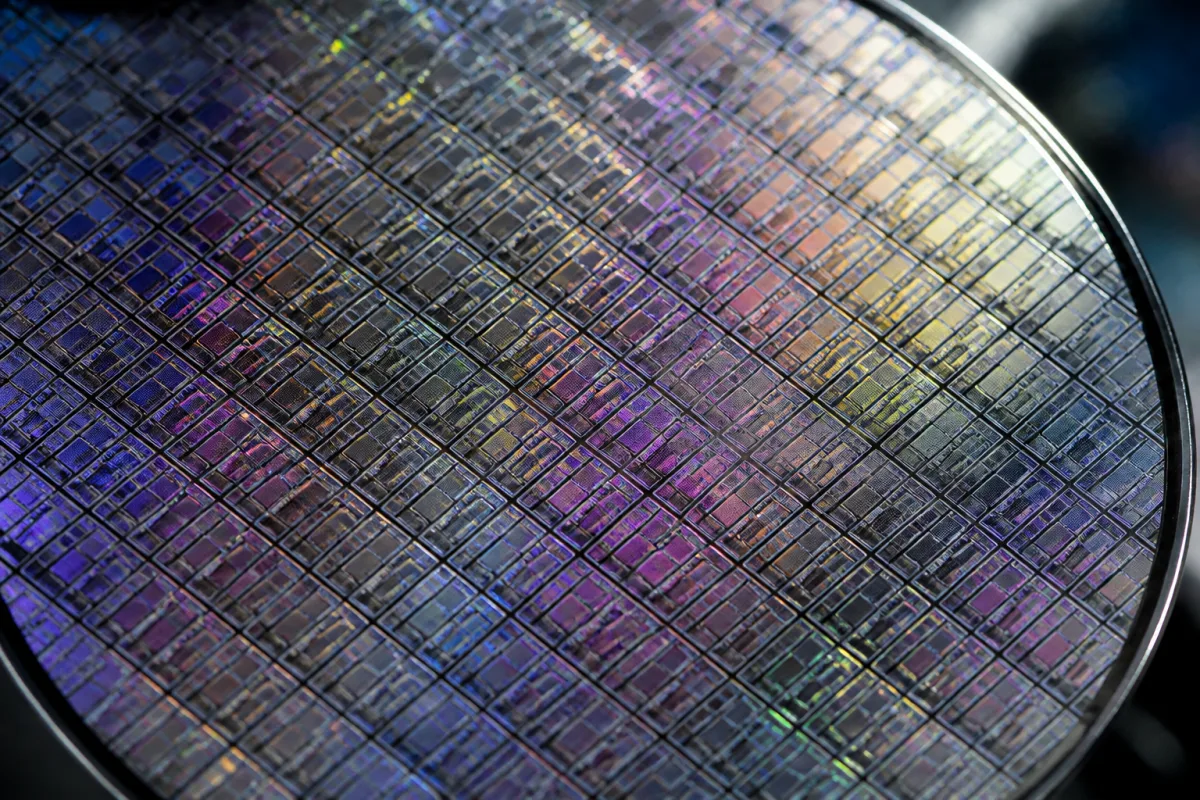

반도체 제조의 핵심 기초 재료인 실리콘 웨이퍼는 고순도의 단결정 실리콘을 얇은 원판 형태로 가공하여 만들어진다. 제조 공정은 먼저 용융된 실리콘에 단결정 성장을 유도하는 초크랄스키법 등을 적용하여 커다란 잉곳을 뽑아내는 것으로 시작한다. 이렇게 생성된 잉곳을 정밀한 연마 과정을 거쳐 거울처럼 매끄러운 표면을 가진 웨이퍼로 절단한다. 이 과정에서 불순물을 극도로 제한하여 전기 전도성을 정밀하게 제어할 수 있는 상태를 유지하는 것이 기술적 핵심이다.[1]
실리콘이 현대 전자 공학 분야에서 독보적인 소재로 선택되는 이유는 원자 구조에 기반한 우수한 반도체 특성 때문이다. 실리콘은 공유 결합을 통해 안정적인 격자 구조를 형성하며, 도핑 공정을 통해 n형 반도체나 p형 반도체로 자유롭게 변환될 수 있다. 또한 산화 공정을 거치면 표면에 매우 안정적인 이산화규소 층을 형성할 수 있어, 집적 회로를 제작할 때 소자를 보호하고 절연하는 역할을 수행하기에 매우 유리하다.[2] 이러한 화학적 안정성과 전기적 조절 가능성은 미세 공정의 한계를 극복하는 데 결정적인 기여를 한다.
고도화된 IT 산업의 발전과 비대면 서비스의 확산은 실리콘 수요를 폭발적으로 증가시키는 동인이 되었다. 데이터 센터의 운영을 위한 서버용 중앙 처리 장치와 그래픽 처리 장치에는 고성능 실리콘 기반 반도체 칩이 필수적으로 사용된다. 또한 모바일 기기와 사물인터넷 기술의 확장은 저전력·고효율 실리콘 소자의 중요성을 더욱 부각시켰다. 결과적으로 실리콘 웨이퍼는 디지털 전환 시대의 인프라를 지탱하는 핵심적인 전략 자산으로서의 위치를 공고히 하고 있다.
5. 산업적 용도 및 응용 분야
반도체 산업에서 실리콘은 핵심적인 소재로 사용된다. 고순도로 정제된 실리콘은 전자 부품의 중추 역할을 하는 트랜지스터와 집적 회로를 제작하는 데 필수적이다. 이러한 소자들은 컴퓨터와 스마트폰을 포함한 다양한 IT 기기의 연산 및 제어 기능을 수행한다.[1] 실리콘의 전기적 특성을 조절하기 위해 도핑 공정이 적용되며, 이를 통해 전류의 흐름을 정밀하게 제어할 수 있다.
현대 산업 전반에서 실리콘이 가지는 경제적 가치는 매우 높다. 전자 공학뿐만 아니라 태양광 발전 분야에서도 실리콘은 태양 전지의 주원료로 활용된다. 빛 에너지를 전기 에너지로 변환하는 과정에서 실리콘의 광전 효과가 이용된다.[3] 이처럼 에너지 산업과 정보통신 기술의 발전에 따라 실리콘의 수요는 지속적으로 발생한다.
실리콘은 다양한 합금 및 화합물의 구성 성분으로도 쓰인다. 알루미늄 합금에 실리콘을 첨가하면 주조성을 높이고 열팽창 계수를 조절할 수 있어 자동차 부품 제조 등에 활용된다. 또한 실리콘 고무와 같은 폴리머 화합물은 내열성과 유연성이 뛰어나 의료 기기나 건축 자재 등 광범위한 산업 영역에서 응용된다. 이러한 다각적인 활용성은 실리콘이 현대 문명을 지탱하는 기초 소재임을 보여준다.
6. 관련 기술 및 산업 동향
반도체 산업의 비약적인 성장은 실리콘의 전기적 특성을 활용한 기술 혁신에 기반한다. 초기 진공관 중심의 전자 공학 체계에서 트랜지스터를 활용한 고체 소자 시대로 전환되면서, 실리콘은 현대 전자 공학의 핵심 소재로 자리 잡았다. 특히 집적 회로의 소형화와 고집적화가 진행됨에 따라 실리콘 기반의 반도체 소자에 대한 수요는 전 세계적으로 급증하였다.[1] 이러한 기술적 흐름은 컴퓨터와 통신 기기의 대중화를 이끌었으며, 오늘날 정보 통신 기술 발전의 근간이 되었다.
웨이퍼 제조 기술의 고도화는 반도체 생산 효율성을 결정짓는 중요한 요소이다. 결정 성장 공정을 통해 생산된 실리콘 잉곳의 품질을 높이기 위해 단결정 구조의 결함을 최소화하는 기술이 지속적으로 발전해 왔다. 최근에는 미세 공정의 한계를 극복하기 위해 웨이퍼의 직경을 확대하는 추세가 나타나고 있으며, 이는 한 번의 포토공정에서 생산할 수 있는 칩의 수를 늘려 생산성을 높이는 데 기여한다. 또한 박막 증착 및 식각 기술의 정밀도가 향상되면서 더욱 복잡한 나노 구조를 구현할 수 있게 되었다.[3]
글로벌 반도체 시장에서 실리콘 기반 기술이 차지하는 영향력은 국가 경제와 직결된다. 파운드리와 팹리스로 구분되는 분업 체계 속에서 실리콘 공급망의 안정성은 공급망 관리의 핵심 과제로 부상하였다. 반도체 제조 장비와 고순도 실리콘 원자재를 확보하기 위한 국가 간의 경쟁은 더욱 치열해지고 있으며, 이는 첨단 산업의 주도권을 결정짓는 중요한 변수가 된다. 결과적으로 실리콘 기술의 발전 방향은 인공지능과 사물인터넷 등 차세대 기술 생태계의 확장을 결정짓는 중추적인 역할을 수행한다.
