분해능은 광학과 현미경에서 두 점을 서로 구별하는 능력을 뜻하며, 회절과 개구수에 의해 기본 한계가 정해진다.[3][4]
1. 개요

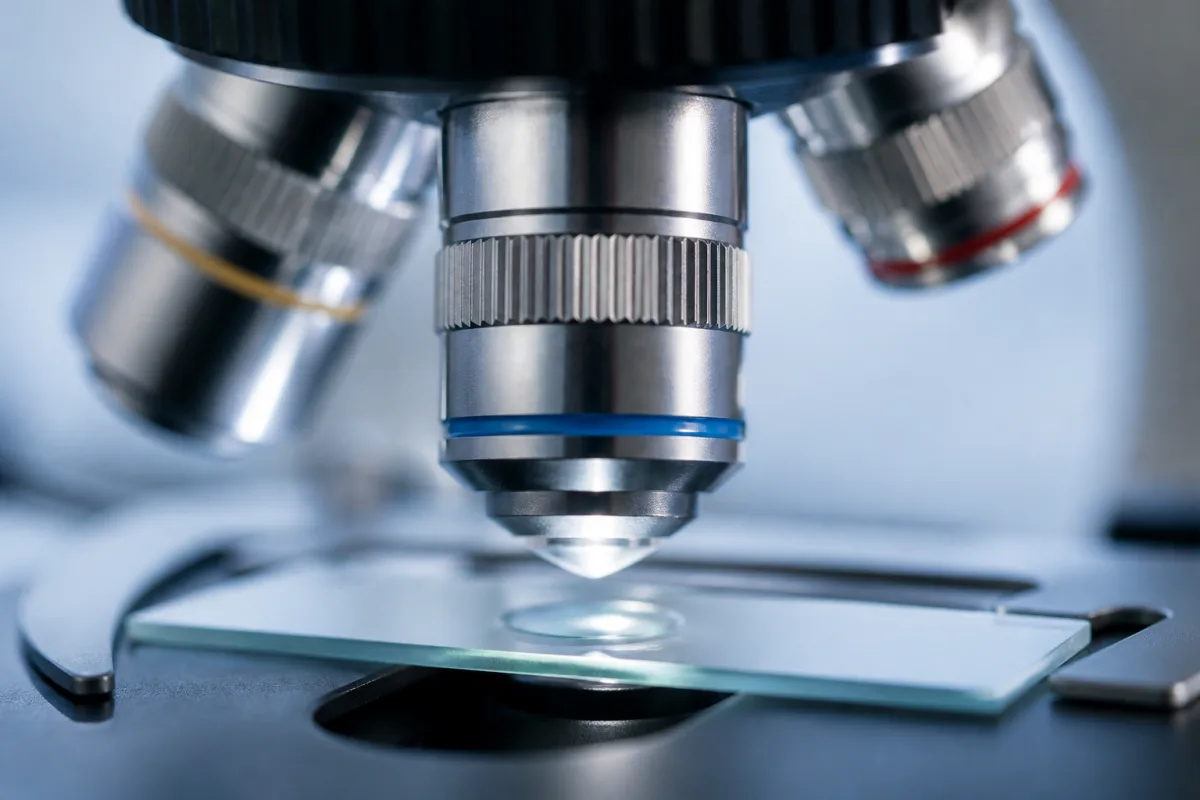

광학에서 분해능은 두 점을 구별할 수 있는 능력을 의미한다.[3] 모든 광학계는 회절 현상에 의해 완벽한 상을 맺을 수 없으며, 완벽한 렌즈조차 점광원의 상을 에어리 원반(Airy disk) 형태로 만든다.[3] 분해능의 한계는 대물렌즈의 개구에 의한 회절이 결정하며, 광학현미경의 성능을 평가하는 핵심 척도이다.[4]
분해 한계(limit of resolution)는 물체의 두 점 사이의 거리로서, 이들이 상에서 분리되어 보일 수 있는 최소 거리이다.[4] 일반적인 광학현미경은 회절로 인해 약 200 nm 정도의 분해 한계를 갖지만, 다양한 초해상도 현미경 기술이 이 한계를 극복하기 위해 개발되었다.[1] 예를 들어, 레이저의 그물 모양 간섭 패턴을 조사하고 전자적 후처리를 하는 방법으로 형광 현미경의 분해능을 높일 수 있다.[1]
높은 분해능은 생물학 및 재료과학 연구에서 필수적이다. 세포 내 소기관이나 나노 구조의 관찰이 가능해지며, 생명 현상의 이해와 신소재 개발에 기여한다. 2020년 UNIST 박정훈 교수 연구팀은 빛의 진폭을 공간적으로 제어하여 세포 주변 유체 흐름과 세포 미세구조를 동시에 관찰하는 데 성공했으며, 이 연구는 옵티카(Optica)지의 표지논문으로 선정되었다.[2] 이 방법은 기존 현미경으로 분리하여 보던 정보를 하나의 이미지로 통합함으로써 관찰 시간과 시료 손상을 줄였다.[2]
분해능의 향상은 지속적인 연구 주제이다. 2000년대 이후 다양한 초해상도 현미경 기술이 등장했으며, 에어리 원반의 영향을 줄이는 방식으로 더 작은 구조를 관찰할 수 있게 되었다.[1] 앞으로 분해능의 극복은 세포 신호 전달이나 단백질 상호작용 같은 미세 현상을 직접 관찰하는 길을 열어줄 것으로 기대된다.[4]
2. 회절 한계와 고전적 분해능 이론
광학계의 원형 개구를 통과한 점광원은 회절에 의해 완전한 점으로 맺히지 않고, 중앙에 가장 밝은 원반과 그 주변에 어두운 고리와 밝은 고리가 번갈아 나타나는 회절 패턴을 형성한다.[3] 이 중앙 원반을 에어리 디스크라고 부르며, 에어리 디스크의 반지름은 빛의 파장과 렌즈의 개구수에 의해 결정된다.[3] 회절 패턴의 첫 번째 어두운 고리는 에어리 디스크의 경계를 이루며, 이 위치는 레일리 기준에서 중요한 역할을 한다.[4]
레일리 기준은 두 점광원이 각각 형성한 에어리 디스크가 서로 겹칠 때 분해 가능한지를 판단하는 기준이다. 이 기준에 따르면, 한 점의 에어리 디스크 중앙 최대점이 다른 점의 첫 번째 최소점의 위치와 일치할 때 두 점을 겨우 분해할 수 있는 한계로 본다.[4] 이 조건에서의 물체 간 거리 d는 d = 0.61 λ / NA로 주어지며, λ는 사용하는 빛의 파장, NA는 대물렌즈의 개구수(n sin θ)이다.[3] 이 공식은 광학현미경의 고전적 분해능 한계를 나타내는 대표적인 표현이다.[4]
분해능 한계는 빛의 파장에 비례하고 개구수에 반비례하므로, 파장이 짧을수록 또는 개구수가 클수록 더 미세한 구조를 분해할 수 있다. 에른스트 아베는 현미경의 분해능을 이론적으로 정립하여, 분해가 일어나기 위해서는 물체에 의해 회절된 빛 중 적어도 0차광(direct beam)과 1차 회절광(first-order diffracted beam)이 대물렌즈에 의해 수집되어야 한다고 제시했다.[4] 이 조건이 충족되지 않으면 분해능이 달성되지 않으며, 이는 분해능이 회절에 의해 근본적으로 제한됨을 의미한다.[3]
3. 초해상도 광학 기술의 발전
회절 한계로 인해 제한되었던 광학현미경의 분해능을 극복하기 위한 다양한 초해상도 현미경 기술이 개발되었다. 2000년에 발표된 연구에서는 형광 현미경의 분해능을 향상시키기 위해 레이저 광원으로 생성된 그물 모양의 간섭 무늬를 시료에 조사하고, 획득한 이미지를 전자적으로 후처리하는 방법이 제안되었다.[1] 이는 정상파 조명을 이용하여 회절 한계 이하의 세부 구조를 관찰할 수 있는 가능성을 열었다.[1] 이러한 접근법은 이후 구조화 조명 현미경(SIM)과 같은 기술의 기초가 되었다.[2]
광학계의 분해능을 향상시키는 또 다른 접근법으로는 공간적으로 빛의 진폭을 제어하는 기술이 있다. 2020년 UNIST 박정훈 교수 연구팀은 빛의 진폭을 공간적으로 제어하여 촬영 영역별로 선택적인 파장을 조사하는 방법을 개발하였다.[2] 이 기술을 통해 세포 주변의 유체 흐름과 세포의 미세 구조를 동시에 관찰하는 데 성공하였으며, 해당 연구는 옵티카(Optica)의 표지 논문으로 선정되었다.[2] 이는 광학현미경의 진화를 보여주는 사례로, 단일 관찰로 여러 종류의 정보를 획득할 수 있는 가능성을 제시한다.[1]
초해상도 현미경 기술은 크게 여러 접근법으로 발전해 왔다. 자극 방출 소멸(STED) 현미경은 레이저 빔을 이용하여 형광 분자의 발광을 선택적으로 소멸시킴으로써 회절 한계보다 작은 영역에서만 형광 신호를 얻는 방식이다. 구조화 조명 현미경(SIM)은 앞서 언급된 간섭 무늬 패턴을 이용하여 고주파 성분의 정보를 추출하고, 이를 통해 분해능을 향상시킨다.[1] 이러한 기술들은 생물학 연구에서 세포 내 소기관이나 단백질의 분포를 나노미터 수준에서 관찰할 수 있게 하여, 기존 광학현미경으로는 볼 수 없었던 미세 구조에 대한 이해를 크게 확장시켰다.[2]
4. 광음향 현미경의 분해능 특성
광음향 현미경은 광원에서 조사된 빛이 시료에 흡수되어 발생하는 열탄성 초음파를 검출하여 영상을 형성하는 장비이다. 이 현미경의 분해능은 대물렌즈의 초점 크기와 검출기의 특성에 의해 결정되며, 회절 한계에 의해 제한된다.[3] 실제로 광음향 현미경의 공간 분해능을 높이기 위해서는 빔 형상과 조사 패턴을 함께 조정해야 하며, 최근에는 침상형 빔(needle-shaped beam)을 이용한 접근이 제안되었다.[5] 이러한 기술들은 배경 신호를 줄이고 명암비를 높이는 방향으로 작동한다.[5]
광음향 현미경에서 분해능과 초점 심도는 반비례 관계에 있어, 높은 분해능을 얻기 위해 개구수를 증가시키면 심도가 얇아지는 문제가 발생한다. 에어리 디스크의 크기가 작을수록 분해능은 좋아지지만, 초점 영역의 길이가 짧아져 두꺼운 시료의 영상화가 어려워진다.[3] 이러한 한계를 극복하기 위해 공초점 현미경에서 쓰이는 긴 초점 전략과 유사한 방식으로 침상형 빔을 활용하는 방법이 연구되고 있다.[5] 침상형 빔은 광축 방향으로 긴 초점을 형성하여 심도를 크게 확보하면서도 횡방향 분해능을 유지할 수 있다. 이는 기존 광학현미경이 얇은 단면에 국한되었던 한계를 보완하며, 생체 조직과 같은 두꺼운 시료의 관찰에 유리한 특성을 제공한다.[5]
세포 수준의 영상에서는 분해능과 심도 간의 균형이 특히 중요하다. UNIST 연구팀이 개발한 방법은 한 번의 관찰로 유체 흐름과 세포 미세구조를 동시에 얻을 수 있어, 이러한 균형을 개선한 사례로 꼽힌다.[2] 그러나 광학계의 회절 한계로 인해 에어리 디스크가 형성되며, 이는 세포 내 소기관과 같은 미세 구조를 구분하는 데 근본적인 제약으로 작용한다.[3] 광음향 현미경은 광학적 초점과 초음파 검출을 결합함으로써 깊은 시료에서도 비교적 높은 분해능을 유지할 수 있는 장점을 가진다.[5] 앞으로 심도와 분해능을 동시에 향상시키는 기술이 계속 개발된다면, 생명과학 연구에서 더욱 유용한 도구가 될 것으로 기대된다.[2]
5. 원자힘 현미경의 분해능
원자힘 현미경은 시료 표면과 탐침 사이에 작용하는 원자 간 힘을 측정하여 표면 형상을 이미징하는 장비이다. 이 현미경은 광학계의 회절 한계에 의존하지 않으므로, 광학현미경이 약 200nm 수준으로 제한되는 분해능을 훨씬 넘어서는 성능을 제공한다.[6] 원자힘 현미경의 분해능은 탐침의 끝 반경과 시료-탐침 간 상호작용의 민감도에 의해 결정된다.[6]
일반적인 원자힘 현미경은 수직 방향으로 서브나노미터, 수평 방향으로 수 나노미터의 분해능을 달성할 수 있다. 이는 광학 현미경이 회절로 인해 두 점을 구분할 수 있는 최소 거리가 빛의 파장에 의해 제한되는 것과 대비된다.[3] 따라서 원자힘 현미경은 생물학적 시료의 미세 구조나 반도체 소자의 나노스케일 표면 결함을 분석하는 데 널리 활용된다.[6]
나노스케일 표면 분석에서 원자힘 현미경의 분해능은 재료의 표면 거칠기, 분자간힘, 그리고 국소적 전기적 특성을 정밀하게 측정하는 데 핵심적인 역할을 한다. 세포 주변 유체 흐름과 같은 동적 현상을 관찰하는 광학 현미경 기술[2]과 달리, 원자힘 현미경은 고체 표면의 정적 형상에 대해 원자 수준의 공간 분해능을 제공한다.[6] 이러한 특성으로 인해 원자힘 현미경은 광학현미경으로는 관찰할 수 없는 나노미터 이하의 표면 구조를 연구하는 데 필수적인 도구가 되었다.[6]
6. 분해능 측정과 한계 극복 방향
분해능은 대물렌즈가 물체의 인접한 세부를 분리하는 능력을 측정하는 척도로, 분해 한계(limit of resolution)라고도 불린다.[4] 이는 물체 상에서 분리되어 관찰될 수 있는 두 점 사이의 최소 거리로 정의되며, 광학계의 분해능은 궁극적으로 개구부에서 발생하는 회절에 의해 제한된다.[4] 따라서 광학계는 완벽한 점상을 형성할 수 없으며, 분해능이 달성되기 위해서는 적어도 직접 빔과 1차 회절 빔이 결상에 기여해야 한다.[3] 이러한 회절 한계는 다양한 평가 기준을 통해 정량화된다.[4]
최종 분해능(ultimate resolution)은 회절 한계에 의해 결정되는 이론적 최소 분해 거리를 의미한다. 광학현미경의 경우 사용되는 빛의 파장과 대물렌즈의 개구수에 의해 분해능이 결정되며, 일반적으로 약 200nm 수준이 한계로 알려져 있다.[3] 이러한 한계를 극복하기 위해 다양한 초해상도 기술이 개발되었으며, 이는 회절 한계 이하의 구조를 관찰할 수 있게 한다.[1]
현미경 종류에 따라 분해능 한계는 크게 차이가 난다. 전자현미경은 전자빔의 짧은 파장을 이용하여 원자 수준의 분해능을 달성할 수 있다.[4] 주사탐침현미경은 광학계의 회절에 의존하지 않으므로 광학 현미경보다 훨씬 높은 분해능을 제공한다.[6] 이러한 기술들은 각각의 원리와 한계를 가지며, 생물학 및 재료과학 분야에서 나노 단위 관찰을 가능하게 한다.[4]
7. 같이 보기
이 항목들은 분해능의 고전 이론과 한계 극복 맥락을 이해하는 데 도움이 된다.[4]
- 에어리 디스크
- 레일리 기준
- 초해상도 현미경
- 개구수
