아날로그 신호는 연속적인 물리량을 전기적 변화로 옮겨 표현하는 신호이며, 센서 입력과 통신 전송의 출발점이 되는 경우가 많다.[6][2] 디지털 처리와 결합되기 전 단계에서도 실제 세계의 미세한 변화를 직접 반영할 수 있다는 점에서 중요하다.[4][5]
1. 개요
아날로그 신호는 시간에 따라 값이 연속적으로 변하는 신호로, 전압1이나 전류의 미세한 변화에 정보를 실어 전달하는 형태를 가리킨다.[6][2] 전자 공학과 통신에서는 이런 연속 변화를 물리량으로 다루며, 센서 입력과 음성, 온도처럼 자연계에서 끊기지 않는 변화를 처리할 때 자주 사용된다.[4][5] 반대로 디지털 신호는 정해진 단계로 값을 표현하므로, 아날로그 신호는 연속성 자체가 중요한 구간에서 특히 유용하다.[2][6]
아날로그 신호는 외부 환경의 변화와 직접 맞닿아 있다는 점에서 아날로그 센서와도 밀접하다.[4] 빛, 압력, 소리, 온도 같은 물리량은 대개 연속적인 범위를 갖기 때문에, 이를 받아들이는 초기 단계에서는 아날로그 표현이 적합하다.[4][6]
2. 정의와 물리적 특성

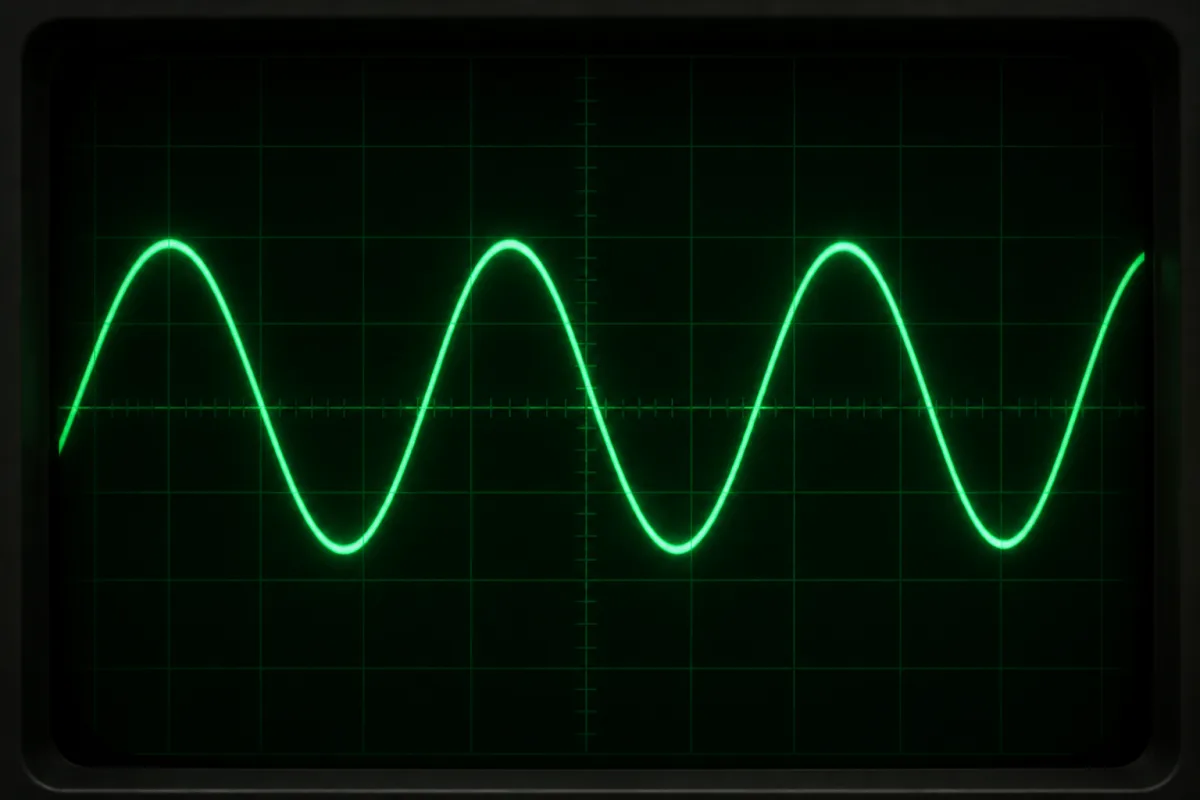

아날로그 신호는 값이 끊기지 않고 이어지는 연속형 신호이며, 파형의 각 시점이 이전 시점과 자연스럽게 연결된다.[2][5] 대표적인 예시는 사인파처럼 매끄럽게 진폭이 변하는 파형이다.[2] 이러한 특성 때문에 아날로그 신호는 실제 세계의 변화, 특히 센서가 포착하는 미세한 물리량을 그대로 반영하기 쉽다.[4][6]
연속성은 정보의 표현력에 장점이 있지만, 동시에 잡음의 영향을 받기 쉽다.[5] 신호가 전송되는 과정에서 작은 전압 변화가 의미를 바꿀 수 있으므로, 아날로그 시스템은 증폭, 필터링, 차폐 같은 하드웨어적 보완이 중요하다.[2][5] 따라서 아날로그 신호를 설계할 때는 측정 범위, 허용 오차, 회로 특성을 함께 고려해야 한다.[6]
3. 아날로그와 디지털 신호의 비교
아날로그 신호와 디지털 신호의 가장 큰 차이는 값의 표현 방식이다.[2][5] 아날로그 신호는 전압이나 전류가 연속적으로 변하는 반면, 디지털 신호는 보통 이진수 체계에 맞춰 몇 개의 단계로 나뉘어 해석된다.[2][5] 이 차이 때문에 디지털 신호는 복제와 저장, 전송에서 다루기 쉬운 편이며, 아날로그 신호는 원형에 가까운 연속 정보를 다룰 때 강점을 가진다.[5]
실무에서는 두 방식이 완전히 분리되기보다 서로 보완적으로 쓰인다.[6] 예를 들어 아날로그 센서가 받아들인 연속 물리량은 필요에 따라 디지털 신호로 변환되어 소프트웨어에서 처리되고, 다시 아날로그 출력으로 복원되기도 한다.[4][6] 이처럼 신호의 변환 경로를 이해하는 것은 데이터 처리와 장치 제어의 정확도를 높이는 데 중요하다.[5]
4. 아날로그 센서의 작동 원리
아날로그 센서는 온도, 압력, 빛, 소리처럼 연속적인 물리량을 감지해 전압1 또는 전류로 바꾸는 장치이다.[4][6] 센서 내부의 물리적 반응은 외부 환경의 변화에 따라 연속적으로 달라지므로, 출력값도 단계적으로 끊기기보다 부드럽게 변하는 경우가 많다.[4] 이런 방식은 환경의 작은 변화를 빠르게 읽어야 하는 측정 작업에 적합하다.[4][5]
아날로그 센서는 종종 기계나 제어 시스템의 입력단에 연결되어 기준 신호를 제공한다.[4] 이후의 제어 로직은 이 신호를 읽어 동작 상태를 판단하고, 필요하면 증폭기나 변환기를 거쳐 다른 형식으로 넘긴다.[6] 따라서 센서가 만들어 내는 초기 신호의 품질이 전체 시스템의 신뢰도를 좌우한다.[2][4]
현실의 응용에서는 센서 출력이 반드시 완전한 아날로그 형태로만 유지되지는 않는다.[5] 많은 장치가 센서 값을 ADC로 변환해 디지털 영역으로 옮긴 뒤 저장과 분석을 수행한다.[6] 그럼에도 측정의 출발점은 여전히 아날로그 변화를 정확히 포착하는 데 있다.[4]
5. 실생활 속의 아날로그적 요소
빛의 밝기, 소리의 높낮이, 온도의 변화처럼 일상에서 접하는 물리 현상은 대부분 연속적인 범위를 가진다.[6] 이런 현상은 특정한 계단값으로만 나눌 수 없고, 미세한 차이가 누적되며 실제 경험을 이룬다.[2] 그래서 현실 세계를 측정하는 시스템은 먼저 아날로그 변화를 감지하는 방식으로 설계되는 경우가 많다.[4][6]
의료 장비의 생체 신호 측정, 가정용 음향 장비의 입력 처리, 자동차의 주변 감지 같은 사례에서도 아날로그 성질이 먼저 등장한다.[4][5] 이후의 처리는 디지털로 넘어가더라도, 출발점은 센서가 받아낸 연속적인 물리량이다.[6] 이 점 때문에 아날로그 신호는 디지털 기술의 반대 개념이라기보다, 디지털 시스템이 의존하는 기반이라고 보는 편이 더 정확하다.[5]
전자 공학에서 이러한 연속성은 측정, 전달, 변환의 기준이 된다.[2] 신호를 어느 지점에서 디지털화할지, 어느 구간까지 아날로그로 유지할지에 따라 시스템의 비용과 정확도, 지연 시간이 달라진다.[6] 따라서 실생활의 많은 장치들은 아날로그와 디지털을 섞어 쓰며, 각 단계의 역할을 분리해 동작한다.[5]
6. 신호 분석 및 시뮬레이션
아날로그 신호를 분석할 때는 파형의 진폭, 주파수, 위상을 함께 살펴야 한다.[2][5] 같은 신호라도 어느 정도의 변동을 허용하는지, 어떤 속도로 반복되는지에 따라 회로의 동작이 크게 달라지기 때문이다.[2] 분석 과정에서는 오실로스코프 같은 계측 장비로 파형을 관찰하고, 필요하면 필터를 적용해 노이즈와 유효 신호를 구분한다.[5][6]
하드웨어 기술 언어와 시뮬레이션 환경은 이런 신호의 거동을 미리 검토하는 데 쓰인다.[7][5] 설계자는 회로를 실제로 제작하기 전에 입력 변화와 출력 반응을 모의 실험해 보고, 예상보다 과도한 왜곡이나 지연이 생기는지 확인한다.[7] 이 단계는 아날로그 회로와 디지털 회로가 접속되는 경계에서 특히 중요하다.[6]
시뮬레이션이 유용한 이유는 단순한 화면 재현이 아니라, 다양한 조건을 반복적으로 시험할 수 있기 때문이다.[7][5] 온도 변화, 잡음 유입, 입력 진폭의 변동 같은 변수를 바꿔 가며 결과를 비교하면 실제 환경에서 발생할 문제를 미리 줄일 수 있다.[6] 결국 아날로그 신호 분석은 물리량의 연속성을 이해하고, 그 특성을 안정적으로 다루기 위한 설계 작업이라고 볼 수 있다.[2][5]
9. 인용 및 각주
아래 자료는 정의, 센서 동작, 아날로그와 디지털의 차이, 신호 분석 방법을 보강하는 데 사용했다.[2][4][5][6][7]
