차단기

차단기는 전기 회로 내에서 과부하나 단락과 같은 이상 상태가 발생했을 때 전류의 흐름을 강제로 끊어주는 전기 설비이다.^[5] 이는 회로에 흐르는 전류가 설계된 허용 범위를 초과하거나 비정상적인 경로로 흐를 때 이를 감지하여 회로를 분리하는 메커니즘을 가진다.^[1] 이러한 동작을 통해 전력 계통의 안정성을 유지하고 전기적 사고를 미연에 방지하는 역할을 수행한다.

전기 계통의 운용 환경에 따라 차단기의 종류와 기능은 다양하게 구분된다. 산업용 기계나 중장비에 사용되는 배선용 차단기는 최대 1600A의 전류와 150kA의 단락 전류를 처리할 수 있는 성능을 갖추고 있다.^[5] 또한 지락 차단기나 잔류 전류 차단기와 같이 특정 사고 유형에 특화된 장치들이 존재하며, 각 장치는 전력 계통의 요구 조건에 맞춰 운용된다.^[5]

차단기는 단순한 스위치 역할을 넘어 전기 설비와 인명을 보호하는 핵심적인 안전 장치이다. 사고 전류가 흐를 때 발생하는 강력한 불꽃인 아크를 효과적으로 소멸시키는 소호 원리가 차단기의 성능을 결정짓는 중요한 요소가 된다.^[3] 적절한 차단기가 설치되지 않을 경우, 과도한 열 발생이나 전기적 충격으로 인해 고가의 장비가 파손되거나 인명 사고로 이어질 위험이 크다.

전기 사고의 변동성은 매우 크기 때문에 차단기의 정밀한 동작은 필수적이다. 솔레노이드나 바이메탈을 활용하여 전류 설정값과 시간 설정값을 조정함으로써 다양한 사고 상황에 대응할 수 있는 기술이 적용된다.^[5] 향후 전력 수요가 증가하고 복잡한 전력망이 구축됨에 따라, 더욱 신속하고 정확하게 사고를 차단할 수 있는 설비의 중요성은 지속적으로 강조될 전망이다.

차단기는 조작 방식에 따라 수동과 자동 방식으로 구분된다. 수동 방식은 사용자가 직접 스위치를 조작하여 전기 회로를 연결하거나 분리하는 형태를 의미한다. 반면 자동 방식은 회로 내에 과부하나 단락과 같은 이상 상태가 발생했을 때 이를 스스로 감지하여 회로를 분리한다.^[5] 이러한 자동 조작 기능은 전기 계통의 예기치 못한 사고로부터 시스템을 보호하는 데 필수적이다.

이에 따라 VCB, GCB, ACB 등 차단기의 종류에 따라 각기 다른 소호 원리가 채택되어 운용된다.^[3] 적절한 소호가 이루어지지 않을 경우 차단기 자체의 손상이나 계통의 파괴로 이어질 수 있다.

차단기는 회로의 보호와 제어라는 두 가지 주요 목적을 수행한다. 산업 및 상업용으로 주로 사용되는 배선용 차단기(MCCB)는 솔레노이드와 바이메탈을 활용하여 과부하 및 단락으로부터 회로를 보호한다.^[5] MCCB는 사용자의 필요에 따라 전류 설정값과 시간 설정값을 조정하여 트립 특성을 제어할 수 있으며, 최대 1600A의 전류와 150kA의 단락 전류를 처리할 수 있는 능력을 갖추기도 한다.^[5] 또한 누전 차단기(ELCB)와 같이 특정 사고 유형에 특화된 장치들은 전기 계통의 안정성을 유지하며 인명을 보호하는 역할을 한다.^[5][6] 이처럼 차단기는 다양한 메커니즘을 통해 전기 설비의 안전한 운용을 지원한다.

차단기가 전기 회로를 분리하는 과정에서 접점이 떨어지면, 접점 사이의 공기가 이온화되면서 강력한 빛과 열을 동반한 아크가 발생한다. 이 아크는 매우 높은 온도를 유지하며 전류의 흐름을 지속시키려는 성질을 가지기 때문에, 이를 효과적으로 제거하는 소호 기술이 차단기의 핵심적인 성능을 결정한다.^[3] 만약 아크를 적절히 제어하지 못하면 단락 사고 시 발생하는 막대한 에너지가 전력 계통의 설비를 파괴하거나 인명 피해를 야기할 수 있다. 따라서 차단기는 아크의 에너지를 빠르게 흡수하거나 냉각하여 전류를 강제로 중단시키는 메커니즘을 갖추어야 한다.

소호 방식은 차단기 내부에서 사용하는 매질의 종류에 따라 구분되며, 이는 차단기의 용도와 성능에 직접적인 영향을 미친다. 진공 차단기인 VCB는 진공 상태의 높은 절연 내력을 활용하여 아크를 소멸시키며, 가스 차단기인 GCB는 특수 가스를 이용해 아크를 냉각하고 분산시킨다.^[3] 또한 기중 차단기인 ACB는 대기 중의 공기를 활용하여 소호를 수행한다. 이러한 소호 매질의 특성에 따라 차단기가 견딜 수 있는 단락 전류의 크기와 차단 속도가 달라지므로, 운용 환경에 적합한 소호 기술을 적용하는 것이 필수적이다.

차단기의 성능은 단순히 회로를 끊는 능력뿐만 아니라, 아크 발생 시 발생하는 열적·기계적 스트레스를 얼마나 안정적으로 관리하느냐에 달려 있다. 예를 들어 배선용 차단기인 MCCB는 솔레노이드와 바이메탈을 활용하여 과부하 및 단락 상황을 감지하고 보호 기능을 수행한다.^[5] 산업용 기계나 중장비에 사용되는 고용량 차단기는 최대 1600A의 전류와 150kA에 달하는 높은 단락 전류를 처리할 수 있어야 하므로, 더욱 정밀하고 강력한 소호 성능이 요구된다. 결과적으로 효율적인 소호 원리의 적용은 전기 설비의 안정성을 확보하고 사고 확산을 방지하는 결정적인 요소가 된다.

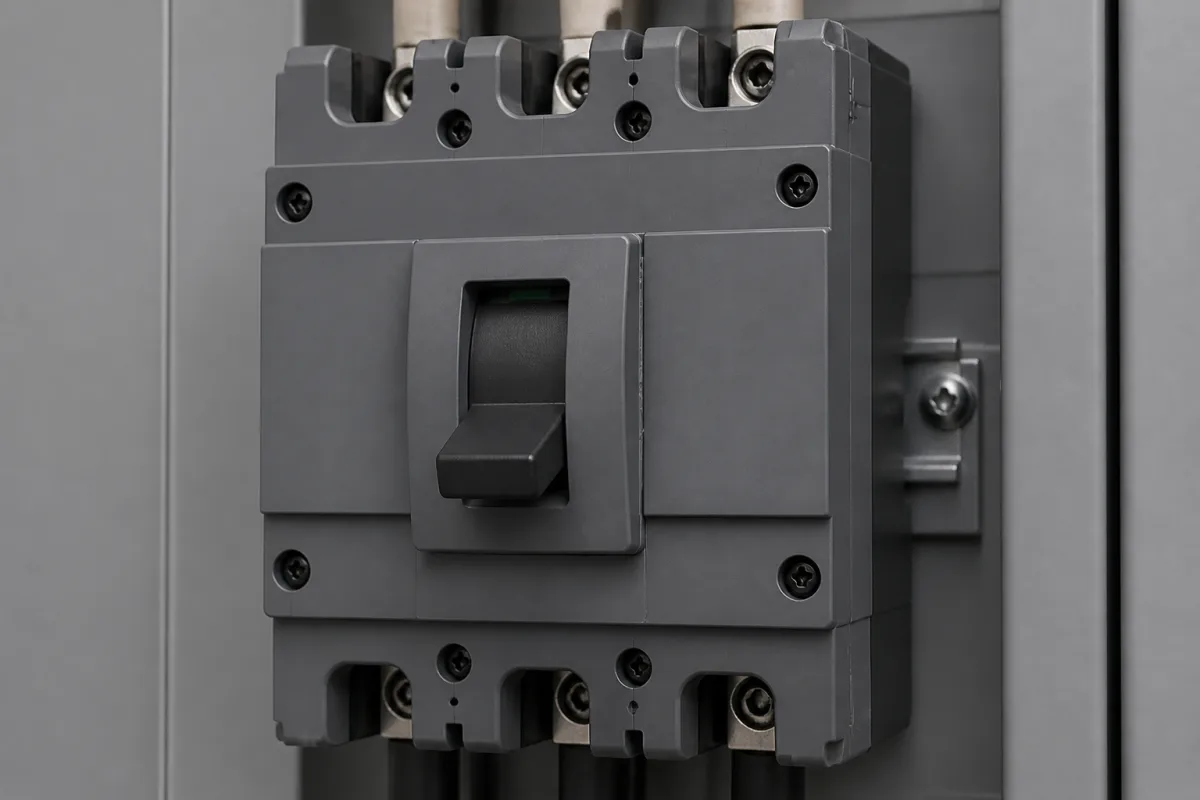

배선용 차단기는 주로 산업용 기계나 중장비를 보호하기 위해 사용되는 장치이다. 이 차단기는 과부하 및 단락 상태가 발생했을 때 회로를 차단하는 기능을 수행한다. 내부적으로 솔레노이드와 바이메탈을 활용하여 이상 전류를 감지하며, 사용자의 필요에 따라 전류 설정값과 시간 설정값을 조정할 수 있는 특성을 가진다.^[5] 또한 원격 제어가 가능하다는 점이 특징이다.^[5] 이 장치는 최대 1600A의 전류 용량과 150kA의 단락 전류를 처리할 수 있는 능력을 갖추고 있다.

누전 차단기인 ELCB와 RCCB는 인명과 장비를 보호하는 데 특화된 설비이다. 이들은 전기 회로 내에서 발생하는 이상 상태를 감지하여 차단 기능을 수행한다.^[5] 특히 누설 전류를 감지하여 사고를 미연에 방지함으로써 전기 사고로부터 사용자를 안전하게 보호하는 역할을 담당한다.

기중 차단기는 대전류를 처리하는 데 적합한 구조를 가진다. 이는 전력 계통에서 발생하는 강력한 아크를 제어하며 사고 전류를 차단하는 핵심적인 설비이다.^[3] 차단기의 성능은 이러한 아크를 얼마나 효과적으로 소호하느냐에 따라 결정되며, ACB는 공기 중에서 아크를 소멸시키는 원리를 이용한다. 이러한 차단 방식의 차이는 각 장치가 운용되는 전압1과 전류의 규모에 따라 결정된다.

차단기는 아크를 소호하기 위해 사용하는 매질의 종류에 따라 다양한 방식으로 분류된다.^[1] 진공 차단기는 접점 사이를 고진공 상태로 유지하여 아크를 제거하는 원리를 이용한다. 진공은 기체에 비해 절연 성능이 매우 뛰어나기 때문에, 접점이 분리될 때 발생하는 아크를 신속하게 소멸시킬 수 있다.^[3] 이러한 특성 덕분에 소형화가 가능하며 높은 신뢰성을 확보할 수 있다.

가스 차단기는 SF6(육불화황)와 같은 특수 가스를 소호 매질로 활용한다. 이 가스는 전기적 절연 능력이 매우 높고 아크를 냉각하는 능력이 탁월하여, 대용량의 전력 계통에서 발생하는 사고 전류를 차단하는 데 적합하다.^[3] 가스의 높은 소호 성능을 바탕으로 고전압 설비의 안정적인 운용을 지원한다.

기중 차단기는 대기 중의 공기를 절연 및 소호 매질로 사용하는 방식이다. 별도의 특수 가스나 진공 용기 없이 공기의 흐름과 전기장을 이용하여 아크를 제어한다. 주로 저압 계통의 배전반 등에서 회로를 보호하기 위한 목적으로 사용된다. 이처럼 차단기는 사용 환경과 요구되는 차단 용량에 따라 적절한 절연 방식을 채택한다.

전력 계통의 안정성을 확보하기 위해 회로 시뮬레이터를 활용한 사전 분석이 수행된다. 설계자는 시뮬레이션을 통해 과부하나 단락과 같은 이상 상태가 발생했을 때의 전류 흐름을 예측한다. 이러한 도구는 실제 전기 회로를 구성하기 전, 차단기의 동작 특성을 검증하고 전력 설비의 안전성을 평가하는 데 필수적이다.^[1]

차단기의 용량을 결정할 때는 전선 굵기와 부하 전류를 종합적으로 고려해야 한다. 전선에 흐르는 전류가 허용 범위를 초과하면 과도한 열이 발생하므로, 이를 방지하기 위해 적절한 규격의 도체를 선정하는 과정이 선행된다. 이후 선정된 전선의 허용 전류를 바탕으로 배선용 차단기와 같은 보호 장치의 정격 전류를 결정하여 계통의 보호 협조를 도모한다.

전자 시스템의 정밀한 설계를 위해 다양한 분석 도구가 활용된다. 설계 단계에서 솔레노이드나 바이메탈의 물리적 특성을 반영한 시뮬레이션을 진행하면, 트립 특성을 최적화할 수 있다.^[3] 특히 전류 설정값과 시간 설정값을 조정하는 과정을 통해 다양한 사고 시나리오에 대응하는 차단기의 동작 매커니즘을 정교하게 설계한다.

차단기는 전기 계통 내의 다양한 위험 요소로부터 설비와 인명을 보호하기 위해 설계된다. 주요 보호 대상으로는 과도한 전류가 흐르는 과전류 현상과 회로의 저항이 급격히 낮아져 발생하는 단락 사고가 있다. 이러한 사고는 전력망 전체에 치명적인 손상을 줄 수 있으므로, 차단기는 이를 즉각적으로 감지하여 회로를 분리해야 한다.

또한 차단기는 전력 계통 설비 자체의 물리적 파손을 막는 역할을 수행한다. 변압기, 발전기, 송전선로 등 고가의 장비들이 사고 전류에 노출될 경우 영구적인 손상을 입을 수 있기 때문이다. 따라서 차단기는 설비의 허용 한계 내에서 전류를 제어하고, 사고가 발생했을 때 해당 구간을 신속히 격리하여 사고의 확산을 방지하는 핵심적인 안전 장치로 기능한다.

마지막으로 차단기 성능의 핵심은 아크 소호 능력과 밀접하게 연관되어 있다. 사고 전류를 차단하는 과정에서 발생하는 강력한 아크를 얼마나 빠르고 안정적으로 소멸시키느냐가 보호의 성패를 결정한다. 효율적인 소호 메커니즘이 뒷받침되지 않으면 차단기 자체가 파괴되거나, 차단 실패로 인해 계통 전체의 붕괴로 이어질 수 있다.^[1][3][5]

• 과전류
• 단락 사고
• 전력 계통 설비
• 아크 소호

차단기의 운용 효율은 계통의 물리적 환경과 사고 전류의 특성에 따라 결정된다.^[1][3][5] 사고 발생 시의 전류 파형, 설비의 절연 내력, 그리고 차단기의 응답 속도를 종합적으로 고려해야 계통의 안정성을 확보할 수 있다.^[1][3][5]
