치수

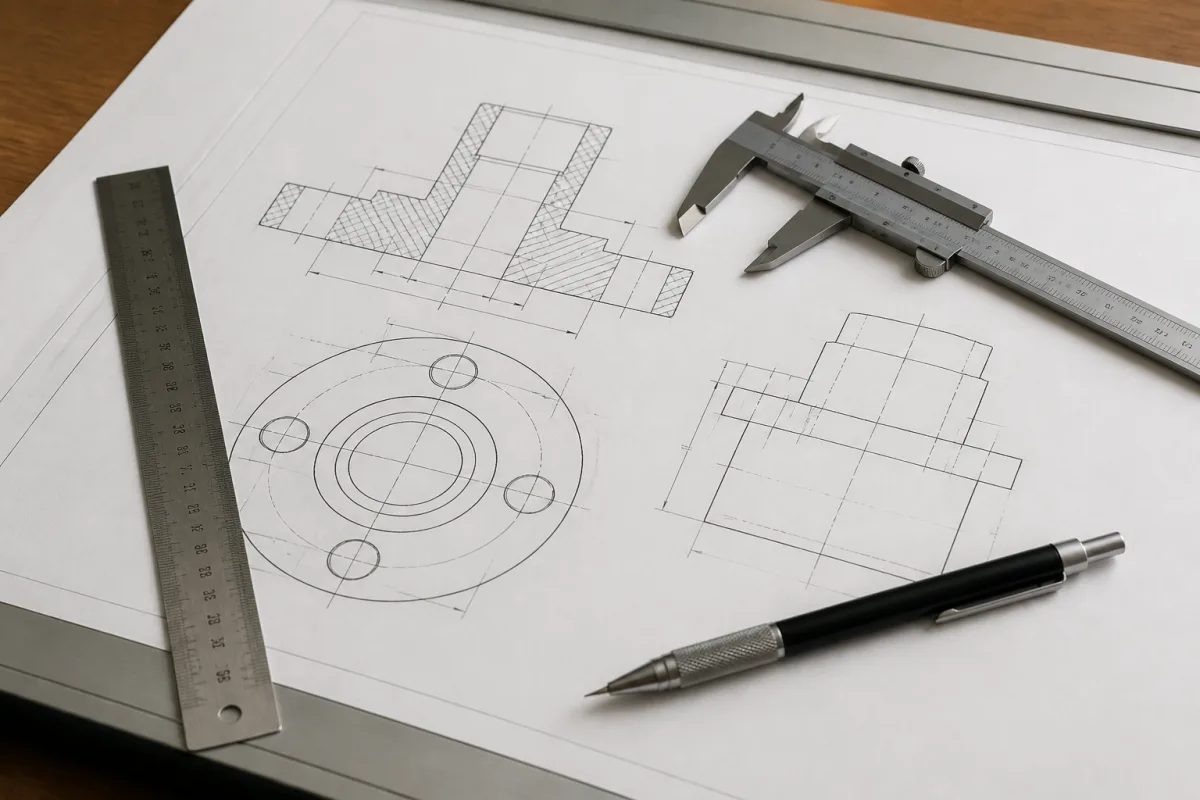

공학에서 치수는 도면에 기입되어 부품의 제작 기준이 된다. 길이, 지름, 각도처럼 형상을 규정하는 값은 모두 치수로 다뤄지며, 설계자는 이를 통해 제작자가 어떤 결과를 기대해야 하는지 전달한다.^[1]

도면의 치수는 단순한 표시를 넘어서 조립 가능성과 검사 기준까지 함께 결정한다. 정밀검사에서 같은 부품을 다시 측정하더라도, 도면에 적힌 기준이 분명해야 결과를 일관되게 비교할 수 있다.^[2]

치수 기입에서는 어떤 값을 먼저 읽어야 하는지, 어느 선을 기준으로 삼아야 하는지가 중요하다. 도면 위의 치수선과 기준선이 서로 겹치지 않도록 배치하는 이유도 해석의 혼동을 줄이기 위해서다.^[1]

치수 표기는 길이, 각도, 지름처럼 대상의 형상에 맞게 달라진다. 미터법이나 다른 단위 체계를 사용하더라도, 표기 규칙이 일관되어야 측정 장비로 얻은 수치와 도면의 값이 서로 대응된다.^[1][2]

치수는 실제 물체를 재는 순간부터 오차의 영향을 받는다. 표면 상태, 측정 위치, 장비의 정밀도 같은 조건이 달라지면 같은 대상도 다르게 기록될 수 있으므로, 측정 장비와 절차를 함께 관리해야 한다.^[2]

공차는 치수를 허용 가능한 범위 안에서 받아들이기 위한 기준이다. 가공 부품은 설계값과 완전히 같은 숫자를 만들기보다, 기능을 해치지 않는 범위에서 오차를 관리하는 방식으로 다뤄진다.^[2][3]

치수는 정밀공학에서 특히 중요하지만, 일상적인 제품과 장치에도 널리 쓰인다. 자동차, 공작기계, 측정 장비 같은 분야에서는 치수 관리가 성능과 조립성을 좌우한다.^[1][2]

또한 치수는 차원이나 물리량 같은 개념과 함께 이해하면 더 분명해진다. 같은 수치라도 무엇을 재는지, 어떤 단위로 적는지, 그리고 어떤 목적에서 쓰는지에 따라 해석이 달라진다.^[1][3]

치수는 도면과 측정의 관계를 함께 보면 더 잘 이해된다. 단위와 물리량의 기준을 확인하면 해석의 혼동도 줄일 수 있다.^[1]
