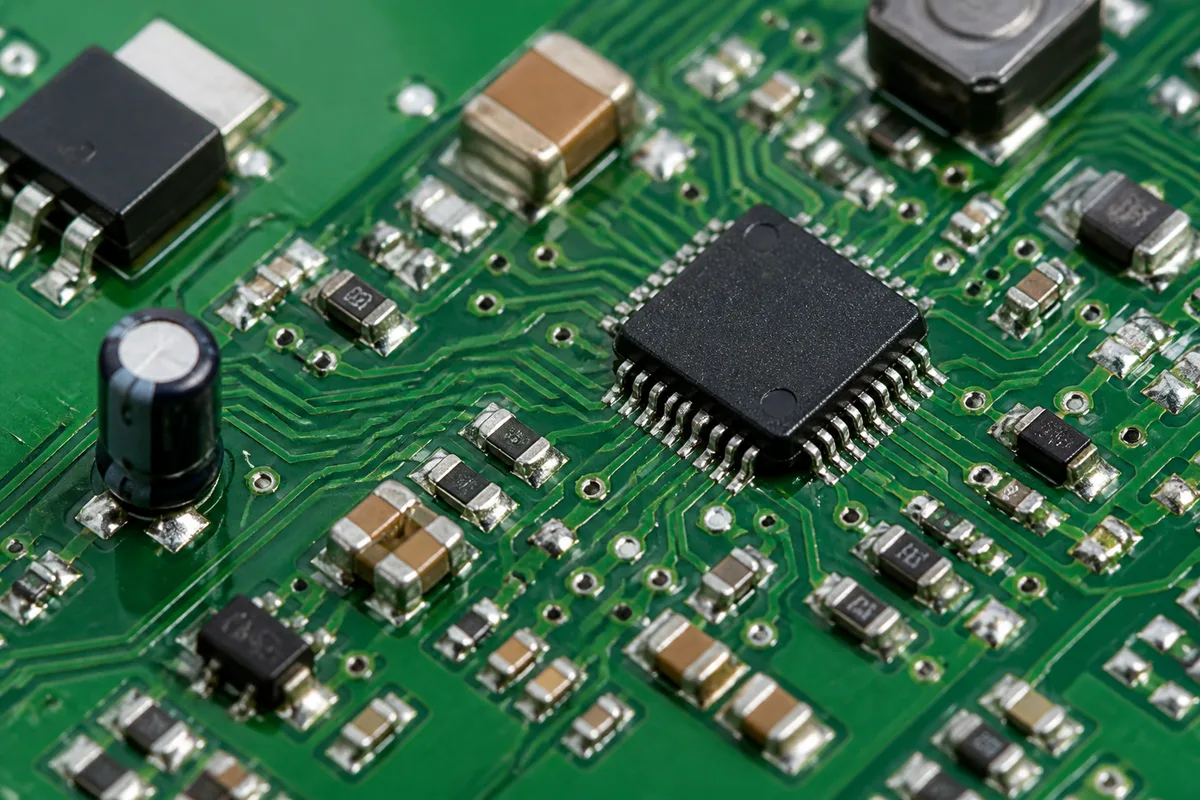

회로 기판은 전자 부품을 고정하고 전기적으로 연결하는 물리적 기반으로, 보통 인쇄회로기판(PCB)을 뜻한다.[1] 전자 회로의 배선, 전원 분배, 신호 경로를 한 장의 판 위에 정리해 주기 때문에, 제품의 크기와 성능, 조립 난이도가 이 부품에서 크게 갈린다.[2]

1. 구조와 역할

회로 기판은 기판 재료, 구리 패턴, 패드, 비아, 솔더 마스크, 실크스크린으로 구성된다. 이러한 요소는 전자 부품을 제자리에 고정하는 동시에 전기적 연결과 절연을 함께 담당하므로, 단순한 받침판이 아니라 전자공학에서 기능적 골격에 가깝다.[1][3]

기판의 설계는 전자 회로 설계와 함께 진행되는 경우가 많고, 배치와 배선은 CAM 시스템을 통해 제조 가능성까지 고려해 검토한다.[1][3] 특히 고밀도 장치에서는 신호 경로를 짧고 안정적으로 유지하는 일이 중요하며, 이 과정에서 층간 연결과 전원 분배가 핵심 변수가 된다.[7]

2. 종류와 적용

단면 기판은 구조가 단순하고 비용이 낮아 교육용 장치나 저가형 전자제품에 자주 쓰인다. 양면 기판은 양쪽 면에 배선을 배치해 연결 밀도를 높이며, 다층 기판은 여러 층을 적층해 복잡한 신호와 전원을 더 안정적으로 담을 수 있다.[2][5]

연성 기판은 접거나 휘는 구조가 필요한 장치에 적합하고, 경성 기판은 물리적 안정성과 정밀한 배선이 중요한 장비에 널리 쓰인다.[5][8] 이런 차이는 최종 제품의 형태뿐 아니라 반도체 패키징 방식, 조립 공정, 서비스성에도 직접적인 영향을 준다.[6][8]

3. 설계와 제조

제조 공정은 보통 적층, 회로 전사, 식각, 드릴링, 도금, 마감, 검사 순서로 이어진다.[2][4][5] 이 단계들에서는 미세 배선 폭과 간격, 구멍 위치, 열팽창 차이, 조립 공차를 함께 관리해야 하므로, 초기에 설계 검토가 충분하지 않으면 수율이 급격히 떨어질 수 있다.[3][4]

현장에서는 설계, 자재, 조립 담당자가 같은 도면을 기준으로 반복 검토하면서 불량 가능성을 줄인다.[4][7] 표면실장기술과 함께 사용할 때는 부품의 위치 정확도와 납땜 품질이 중요하고, 관통 실장 부품이 많을 때는 기계적 고정과 전기적 신뢰성도 함께 살펴야 한다.[2][9]

4. 품질과 신뢰성

회로 기판의 품질은 전기적 성능뿐 아니라 내열성, 내습성, 진동 내구성, 장기 신뢰성으로도 평가된다. 외관 검사와 전기 검사, 단락 및 단선 점검, 단면 분석은 공정 이상을 찾는 대표적인 방법이며, 완제품의 불량 원인을 역추적하는 데에도 쓰인다.[4][7]

고속 장비나 전력 밀도가 높은 시스템에서는 신호 무결성과 열 관리가 특히 중요하다. 그래서 슈퍼컴퓨터, 서버, 통신 장비처럼 요구 조건이 까다로운 제품일수록 기판 설계가 성능과 수명의 한계를 결정하는 경우가 많다.[5][8]

5. 활용

회로 기판은 스마트폰, 노트북, 네트워크 장비, 의료기기, 자동차 전장, 항공우주 시스템까지 거의 모든 전자 제품에 들어간다.[1][6] 소비자용 제품에서는 크기와 비용이 중요하지만, 산업용 제품에서는 유지보수성과 장기 안정성이 더 큰 비중을 차지한다.[3][4]

이처럼 회로 기판은 전자공학의 기반이면서 동시에 현대 제조업의 공통 인프라로 기능한다. 부품을 단순히 올려놓는 판이 아니라, 전기적 성질과 기계적 조건을 함께 조율하는 설계 대상이라는 점이 이 부품의 핵심이다.[2][9]
