비파괴검사(非破壞檢査, Non-Destructive Testing, NDT)는 검사 대상인 재료나 구조물을 물리적으로 손상시키지 않고 내부 결함, 불연속성, 품질 상태를 평가하는 기술이다. 제품의 원형을 그대로 유지하면서 내부 결함을 정밀하게 분석할 수 있어 제조업, 에너지, 항공, 조선 등 다양한 산업에서 안전성과 신뢰성을 확보하는 핵심 공정으로 활용된다.[1]

1. 개요

비파괴검사는 음파, 전자기장, 방사선, 화학적 침투 등의 물리적 원리를 이용해 재료 내부를 관찰한다. 검사 이후에도 제품을 계속 사용할 수 있다는 점에서 파괴검사와 구별되며, 이는 현장에서 가동 중인 설비나 완제품의 상태를 모니터링하는 데 결정적인 장점이 된다.[1] 미국비파괴검사학회(ASNT)는 NDT를 "물체나 시스템의 특성을 서비스 능력에 해를 끼치지 않고 검사, 테스트, 평가하는 데 사용되는 과학과 기술의 모음"으로 정의한다.[1]

현대 산업에서 비파괴검사의 역할은 단순한 결함 탐지를 넘어, 구조물의 잔존 수명 예측, 유지보수 주기 결정, 설계 적정성 검토에 이르기까지 폭넓게 확장되었다.[3] 특히 원자력 발전소, 항공기, 교량, 압력용기와 같이 파국적 고장이 용납되지 않는 분야에서는 비파괴검사를 통한 안전 확인이 법적으로 요구된다.

2. 정의와 범위

비파괴검사는 파괴검사(Destructive Testing)와 대비되는 개념이다. 파괴검사는 인장 시험, 충격 시험처럼 시편을 직접 파단하거나 소모하는 방식이나, 비파괴검사는 대상물의 물리적 특성을 이용해 손상 없이 평가한다.[4] 이로 인해 완성품 또는 실제 운용 중인 설비에 직접 적용할 수 있으며, 동일 부품을 반복적으로 검사하는 것도 가능하다.

비파괴검사의 범위는 제조 품질 검증에서부터 운용 중 상태 감시, 사후 사고 원인 조사까지 포괄한다.[2] 이 기술은 단순한 결함 탐지 기법을 넘어, 품질관리 시스템 전반을 지탱하는 기반 기술로 자리 잡고 있다. 국내에서는 과학기술정보통신부가 관련 규제를 총괄하고, 한국산업인력공단이 시행하는 국가기술자격 제도를 통해 검사 인력의 역량을 공인한다.[5]

3. 주요 검사 방법

비파괴검사는 적용하는 물리적 원리에 따라 여러 방법으로 분류된다. 각 방법은 대상 재료의 종류, 결함 위치, 요구 정밀도에 따라 선택된다.[2]

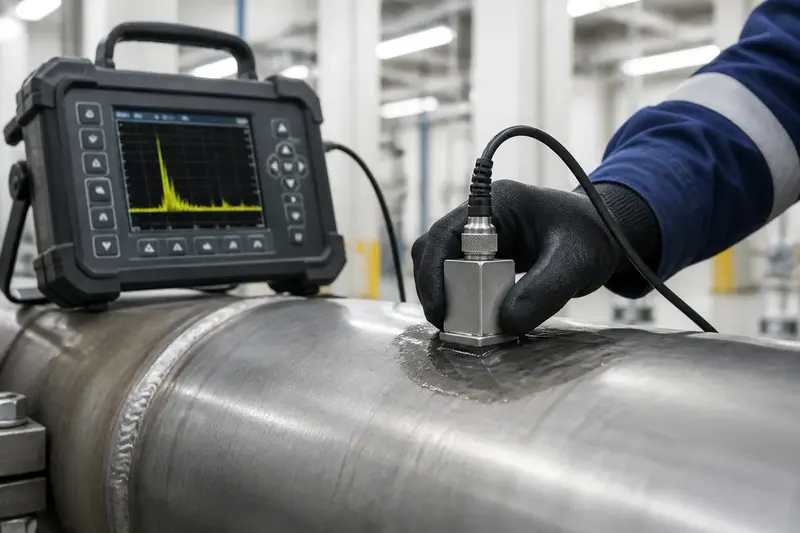

초음파탐상검사(UT, Ultrasonic Testing)는 고주파 음파를 재료 내부로 전파하여 결함 위치에서 반사되는 신호를 분석하는 방법이다. 두꺼운 금속 구조물의 내부 결함 탐지에 효과적이다.[2] 방사선투과검사(RT, Radiographic Testing)는 X선이나 감마선을 조사하여 재료를 투과한 방사선의 차이를 영상으로 기록하며, 내부 기공, 균열, 용접 불량 등을 시각적으로 확인하는 데 널리 쓰인다.[2]

자분탐상검사(MT, Magnetic Particle Testing)는 자성 재료에 자기장을 걸어 표면 및 근표면 결함 주변에 형성되는 누설 자속으로 결함을 탐지한다.[2] 침투탐상검사(PT, Penetrant Testing)는 표면에 개구된 결함에 침투액을 스며들게 한 뒤 현상액으로 결함을 가시화하는 방법으로, 비자성 재료에도 적용 가능하다.[2] 와전류검사(ET, Eddy Current Testing)는 교류 전류로 생성한 전자기장이 도체 표면에서 유도하는 와전류 변화를 이용하여 결함과 두께를 측정하며, 항공기 외판과 열교환기 튜브 검사에 많이 사용된다.[3]

4. 산업적 적용과 전문 인력

비파괴검사는 안전이 최우선인 산업 분야에서 필수적인 공정으로 정착되어 있다. 항공우주 산업에서는 기체 구조물, 엔진 부품, 착륙 장치의 피로 균열을 주기적으로 점검하여 항공기 안전을 보장한다.[1] 에너지 분야에서는 원자력 발전소의 압력 용기, 배관 계통, 증기 발생기를 비롯하여 화력 발전소의 보일러 튜브와 터빈 블레이드 검사에 적용된다.[3] 조선 산업에서는 선박의 용접 이음부와 선체 구조물 품질을 검증하는 데 광범위하게 활용된다.

전문 인력 양성을 위해 과학기술정보통신부는 국가기술자격 제도를 운영한다. 대표적인 자격인 초음파비파괴검사기사는 한국산업인력공단이 시행하며, 금속, 기계, 재료, 전자, 전기, 에너지, 조선 등 관련 학과 전공자나 실무 경력자가 응시할 수 있다.[5] 필기시험은 초음파탐상검사 원리, 규격, 응용 기술을 평가하며, 실기시험은 필답형(1시간 30분, 45점)과 작업형(30~60분, 55점)의 복합형으로 구성된다.[5] 국제적으로는 ASNT가 제정한 SNT-TC-1A 및 CP-189 표준이 검사원 자격 인증의 글로벌 기준으로 통용되며, Level I, Level II, Level III로 등급을 구분한다.[1]

5. 기술적 한계와 발전 방향

비파괴검사는 방법에 따라 적용 가능한 재료, 결함 유형, 탐지 깊이에 제약이 존재한다. 초음파탐상검사는 음파 전파가 어려운 다공질 재료나 복잡한 기하학적 형상에서 신호 해석이 까다롭다.[3] 방사선투과검사는 높은 탐지 해상도를 제공하지만, 방사선 안전 관리와 운용 비용이 수반된다.

최근에는 위상 배열 초음파(PAUT), 디지털 방사선(DR), 컴퓨터단층촬영(CT)과 같은 첨단 기법이 상용화되어 기존 방법의 한계를 보완하고 있다.[3] 드론을 활용한 원격 시각검사와 인공지능 기반 결함 자동 인식 시스템도 도입되어, 품질관리 전반에서 검사 효율과 객관성을 높이는 방향으로 발전하고 있다.[4]
