1. 개요
전자-현미경은 물체를 관찰하기 위한 조명의 원천으로 가시광선 대신 가속화된 전자를 사용하는 현미경이다.[4] 일반적인 광학현미경이 빛의 파장을 이용하여 이미지를 확대하는 것과 달리, 전자현미경은 전자선이 가진 파동성을 활용하여 대상의 이미지를 확대한다.[2] 이러한 방식은 빛을 이용하는 기존 방식보다 훨씬 더 미세한 영역을 시각화할 수 있게 한다.
전통적인 광학현미경은 약 40배에서 2000배 사이의 배율을 제공하며, 식물의 세포를 관찰할 수 있는 수준인 약 1000배 정도의 성능을 보인다.[2][3] 그러나 현대 산업과 기술이 급격히 발전함에 따라 반도체나 미세한 생물학적 구조물을 관찰하기에는 기존 광학 장비의 성능이 한계에 부딪혔다.[3] 이에 따라 전자현미경은 광학현미경보다 약 10만배더 짧은 전자선의 파장을 이용하여 압도적인 해상력을 구현한다.[4]
전자현미경의 높은 해상력은 미세 물질의 구조를 파악해야 하는 다양한 분야에서 핵심적인 역할을 수행한다. 재료공학 분야에서는 고강도 강철과 같은 금속의 특성을 분석하는 데 사용되며,[1] 문화유산보존과학 분야에서도 중요한 기능을 담당한다. 예를 들어 문화유산보존과학센터에서는 주사전자현미경을 활용하여 안료, 유리, 토기의 성분을 확인하거나 조직을 관찰하고 정성 분석을 수행한다.[4]
전자현미경 기술은 상업적 발전을 거치며 다양한 형태로 분화되었다. 1939년 지멘스 사가 최초의 상업용 투과전자현미경을 출시하였고, 이후 1965년에는 이를 보완한 주사전자현미경이 상업화되었다.[4] 현재는 관찰 목적에 따라 주사전자현미경과 투과전자현미경을 구분하여 사용하며, 이는 미세 세계를 탐구하는 필수적인 도구로 자리 잡았다.[1]
2. 광학 현미경과의 비교 및 해상력
광학 현미경은 가시광선을 조명의 원천으로 사용하여 대상물의 이미지를 확대한다. 일반적인 광학 현미경은 카메라 렌즈와 대상물 사이의 거리를 조절하여 초점을 맞추는 방식을 사용하며, 조작법이 비교적 간단하여 금속, 광물, 생물1 등 다양한 샘플을 관찰하는 데 유용하다.[3] 전통적인 광학 현미경의 배율은 약 40배에서 2000배 사이를 제공하며, 식물의 세포를 관찰할 수 있는 수준은 약 1000배 정도이다.[2][3] 최근에는 살아있는 상태를 관찰할 수 있는 초고해상도 광학 현미경이 개발되기도 하였다.[2]
반면 전자-현미경은 빛 대신 가속화된 전자선을 광원으로 사용한다. 전자현미경의 성능을 결정하는 핵심 요소인 해상력은 전자선의 파장에 의해 좌우되는데, 전자선의 파장은 가시광선의 파장보다 약 10만배 더 짧다.[4] 이러한 물리적 특성 덕분에 전자현미경은 광학 현미경의 약 10만배에 달하는 해상력을 구현할 수 있으며, 이를 통해 훨씬 더 미세한 영역을 시각화하는 것이 가능하다.[4]
이러한 압도적인 해상력 차이는 관찰 가능한 대상의 범위를 근본적으로 변화시킨다. 광학 현미경으로는 한계가 있는 반도체나 세포 소기관, 바이러스와 같은 초미세 구조물들의 정밀한 형태를 관찰하기 위해서는 전자현미경의 활용이 필수적이다.[3] 특히 주사전자현미경은 문화유산보존과학센터 등에서 안료, 유리, 토기의 성분을 확인하거나 조직을 관찰하고 정성 분석을 수행하는 등 국가유산 보존 분야에서도 중요한 역할을 수행한다.[4]
3. 주요 구성 요소 및 구조

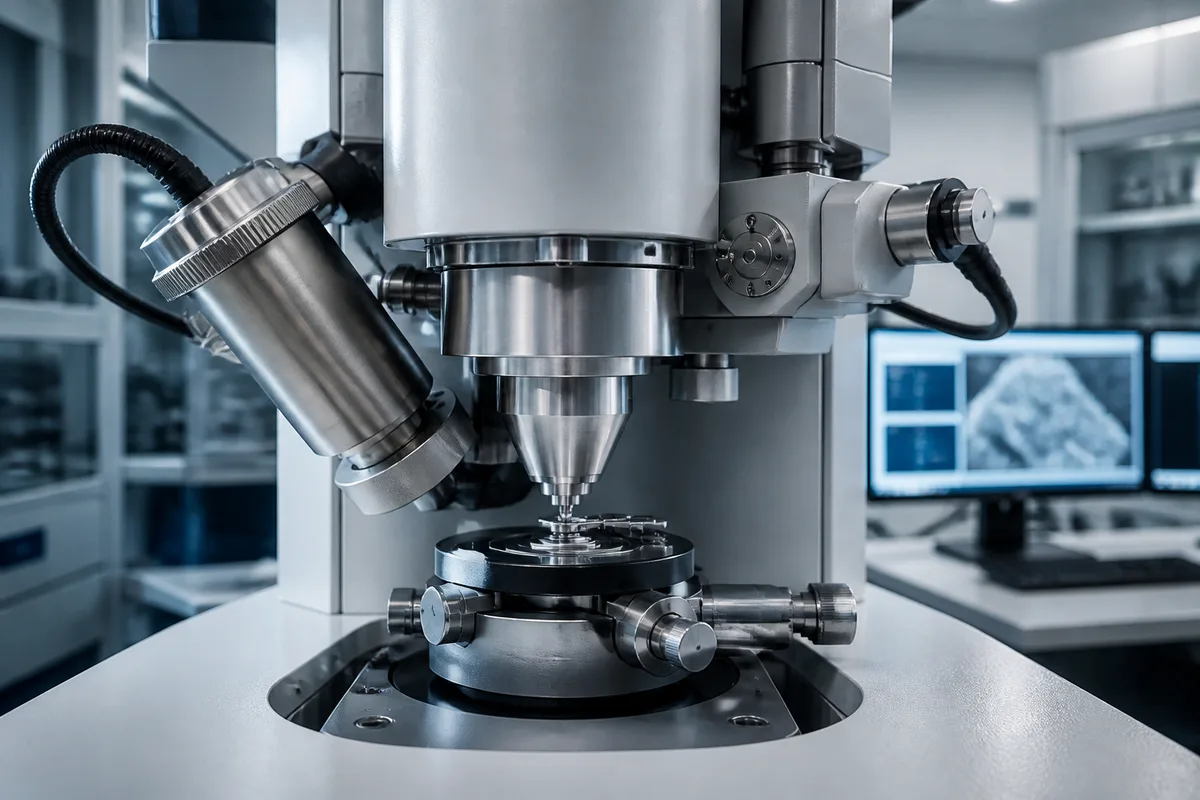

전자-현미경의 핵심 장치인 렌즈 배럴은 전자총에서 방출된 전자빔을 제어하는 역할을 수행한다. 전자총은 전자를 생성하여 가속시키는 기능을 하며, 생성된 전자는 전자 렌즈를 통과하며 경로가 굴절되거나 집속된다. 샘플 홀더는 관찰 대상인 시료를 안정적으로 고정하여 전자빔의 경로상에 위치시키는 장치이다. 이러한 구성 요소들은 정밀한 이미지 형성을 위해 유기적으로 결합되어 작동한다.
전자빔의 이동 경로와 시료의 상태를 유지하기 위해서는 고도의 진공 시스템이 필수적이다. 진공 상태를 조성하기 위해 기계식 펌프와 확산 펌프가 함께 사용되며, 진공 밸브를 통해 내부 압력을 정밀하게 조절한다. 진공 환경은 전자가 공기 분자와 충돌하여 산란되는 것을 방지하여 해상력을 확보하는 데 결정적인 역할을 한다.[1]
장비의 안정적인 구동을 위해 전원 공급 캐비닛이 별도로 구성되며, 이는 시스템 전체에 필요한 전력을 안정적으로 분배한다. 전자-현미경은 이러한 개별 장치들이 하나의 시스템 조립 방식을 통해 통합된 구조를 가진다. 각 구성 요소는 전자빔의 생성부터 검출기를 통한 신호 수집까지의 전 과정을 지원하도록 설계되었다.[2]
4. 작동 원리 및 이미징 메커니즘
전자빔의 형성과 투과는 전자-현미경 작동의 핵심적인 시작 조건이다. 전자총에서 방출된 전자는 높은 전압에 의해 가속되어 강력한 에너지 흐름을 형성하며, 이 과정에서 전자의 파동성이 극대화된다.[2] 가속된 전자가 시료를 통과하거나 표면에 충돌하기 위해서는 시료가 매우 얇게 가공되어 있거나 특정한 물리적 상태를 유지해야 한다. 이러한 전자빔의 흐름은 광학 현미경이 사용하는 가시광선과는 근본적으로 다른 물리적 특성을 바탕으로 한다.[2]
전자빔이 시료와 상호작용하는 과정에서는 복잡한 물리적 변화가 발생한다. 전자가 시료를 투과할 때 시료의 내부 구조에 따라 전자의 경로가 산란되거나 흡수되는 현상이 나타난다.[1] 투과 전자 현미경의 경우 시료를 통과한 전자의 패턴을 분석하며, 주사 전자 현미경은 시료 표면에서 발생하는 이차 전자나 후방 산란 전자를 감지하여 표면의 형상을 파악한다.[1] 이러한 전자들의 움직임은 시료의 미세한 구조적 정보를 담은 신호로 변환된다.
이러한 물리적 신호는 최종적으로 시각적인 영상으로 전환되어 관찰자에게 전달된다. 시료를 통과하거나 표면에서 튕겨 나온 전자들은 형광 스크린에 부딪혀 빛을 내거나, 전자 검출기를 통해 디지털 신호로 수집된다.[2] 수집된 데이터는 카메라나 컴퓨터 시스템을 거쳐 고해상도의 이미지로 재구성된다. 이 메커니즘을 통해 육안으로는 식별이 불가능한 반도체 소자나 세포 내부의 미세 구조를 정밀하게 시각화할 수 있다.
이미징의 정밀도는 사용되는 전자의 에너지와 장비의 구성 방식에 따라 차이를 보인다. 재료 과학 분야에서 고강도강과 같은 금속 시료를 분석할 때는 시료의 특성에 최적화된 주사 전자 현미경 방식이 주로 활용된다.[1] 반면, 생물학적 구조를 더욱 깊이 있게 관찰하기 위해서는 투과 방식의 정밀도가 관측의 핵심 기준이 된다. 관찰 대상의 크기와 성질에 따라 적절한 이미징 기술을 선택하는 것이 정확한 분석의 필수 조건이다.
5. 주요 종류 및 발전 역사
전자-현미경의 발전 과정에서 가장 중요한 전환점은 투과전자현미경의 상업적 등장이다. 1939년 지멘스 사가 세계 최초로 상업용 투과전자현미경을 출시하며 본격적인 전자현미경 시대가 열렸다.[4] 이 장치는 가속된 전자가 시료를 투과하는 성질을 이용하며, 매우 높은 해상력을 바탕으로 미세 구조를 관찰하는 데 핵심적인 역할을 수행해 왔다. 이후 기술적 보완을 거치며 다양한 형태의 전자현미경이 개발되었다.
주사전자현미경은 투과 방식의 한계를 보완하며 1965년에 이르러 처음으로 상업화에 성공하였다.[4] 이 방식은 전자빔을 시료 표면에 주사하여 발생하는 신호를 검출하는 원리를 사용한다. 이러한 기술적 차이로 인해 재료 특성 분석 과정에서 두 현미경은 서로 다른 용도로 구분되어 활용된다. 고강도강과 같은 금속 재료를 연구할 때, 주사전자현미경과 투과전자현미경은 각기 다른 물리적 정보를 제공하며 상호 보완적인 관계를 유지한다.[1]
현대 사회에서 전자현미경은 기초 과학 연구를 넘어 국가유산의 보존과 관리 분야에서도 필수적인 도구로 자리 잡았다. 문화유산보존과학센터에서는 주사전자현미경을 도입하여 안료, 유리, 토기 등의 성분을 정밀하게 확인하는 작업을 수행한다.[4] 이를 통해 유물의 미세한 조직을 관찰하거나 정성 분석을 실시함으로써 유물의 역사적 가치를 과학적으로 규명하는 데 기여하고 있다.
6. 현미경의 성능 지표
현미경의 성능을 결정하는 핵심 요소는 배율과 해상력이다. 광학 현미경은 가시광선을 이용하여 물체를 확대하며, 일반적인 장비는 약 40배에서 2000배 사이의 배율을 제공한다.[2] 최근에는 살아있는 세포를 관찰할 수 있는 초고해상도 광학 현미경 기술이 개발되기도 하였다.[2] 반면 전자-현미경은 전자빔의 파동성을 활용하여 물체의 이미지를 확대하므로, 빛을 사용하는 방식보다 훨씬 미세한 구조를 파악하는 데 유리하다.[2]
배율의 개념은 사용하는 기기의 종류에 따라 차이가 있다. 광학 현미경의 경우 카메라 렌즈와 시료 사이의 거리를 조절하여 초점을 맞추는 방식을 사용하며, 일반적인 실험 환경에서는 약 1000배 정도의 배율로 식물 세포를 관찰할 수 있다.[3] 하지만 단순히 이미지를 크게 만드는 배율만으로는 미세한 구조를 명확히 구분할 수 없으므로, 실제 관찰의 정밀도는 두 지표의 상관관계에 의해 결정된다.
관찰하고자 하는 대상의 특성에 따라 적합한 장비를 선택하는 과정이 필수적이다. 금속, 광물, 생물1 등 다양한 샘플을 관찰할 때 광학 현미경은 조작법이 간단하고 사용이 용이하다는 장점이 있다.[3] 그러나 반도체나 세포와 같은 극미세 물질의 구조를 정밀하게 분석해야 하는 경우에는 광학 현미경의 한계를 극복하기 위해 전자-현미경을 활용해야 한다.[3]
