가압경수형 원자로는 원자력과 핵에너지를 이용한 원자력 발전에서 널리 쓰이는 원자로 형식이다. 매우 순수한 경수를 높은 압력으로 유지해 핵분열로 생긴 열을 1차 계통에서 옮기고, 그 열을 별도의 증기 발생기에서 증기로 바꿔 증기 터빈을 돌린다.[1][2] 이런 구조 때문에 원자로 내부의 물은 보통 끓지 않고, 1차 계통과 2차 계통이 분리된 상태로 열만 전달된다.[1][2]

1. 개요

PWR는 원자로 가운데서도 발전소의 전력 생산 구조와 가장 밀접하게 맞닿은 형식 중 하나다. 세계의 수냉식 원자로는 상업 원자력 산업의 주류를 이룬다고 볼 수 있고, 그 안에서 PWR는 가장 널리 쓰이는 형식 가운데 하나다.[2][3] World Nuclear Association은 전 세계 원자로 중 약 70%가 PWR 계열이라고 설명한다.[3]

PWR를 이해할 때 핵심은 뜨거운 물이 직접 터빈으로 가지 않는다는 점이다. 1차 계통의 물은 원자로 노심에서 열을 받아도 높은 압력 때문에 쉽게 끓지 않으며, 그 열은 증기 발생기에서 2차 계통의 물로 전달된다.[1][2] 그래서 전력 생산과 전기 에너지 공급에서 원자로 쪽과 발전 계통 쪽의 역할이 비교적 분명하게 갈라진다.[1][2]

2. 작동 원리

DOE의 설명에 따르면 원자로는 핵반응에서 발생한 열을 만들고, 압력 조건에 따라 물을 끓지 않게 유지하거나 끓게 만들어 전기를 생산하는 방향으로 설계된다. PWR는 그중 압력 하의 경수 계통을 쓰는 방식이며, 열은 별도의 증기 계통으로 전달된다.[1] WNA는 PWR가 300도 이상의 물을 압력 아래에서 유지한 채 1차 냉각/열전달 계통을 돌리고, 2차 계통에서 증기를 만든다고 설명한다.[2]

이 구조는 열을 효율적으로 빼내는 동시에 터빈 계통과 직접 분리하는 장점이 있다. 1차 계통에서 나온 열이 2차 계통으로 넘어간 뒤에야 증기가 되므로, 원자로 내부의 냉각수와 발전용 증기 계통이 같은 관로를 공유하지 않는다.[1][2] 그 결과 PWR는 열 전달 경로가 분명하고, 각 계통의 역할도 비교적 단순하게 나뉜다.[1][2] 이 과정은 결국 전기 에너지와 전력 생산으로 이어진다.[1][2]

3. 핵심 구성

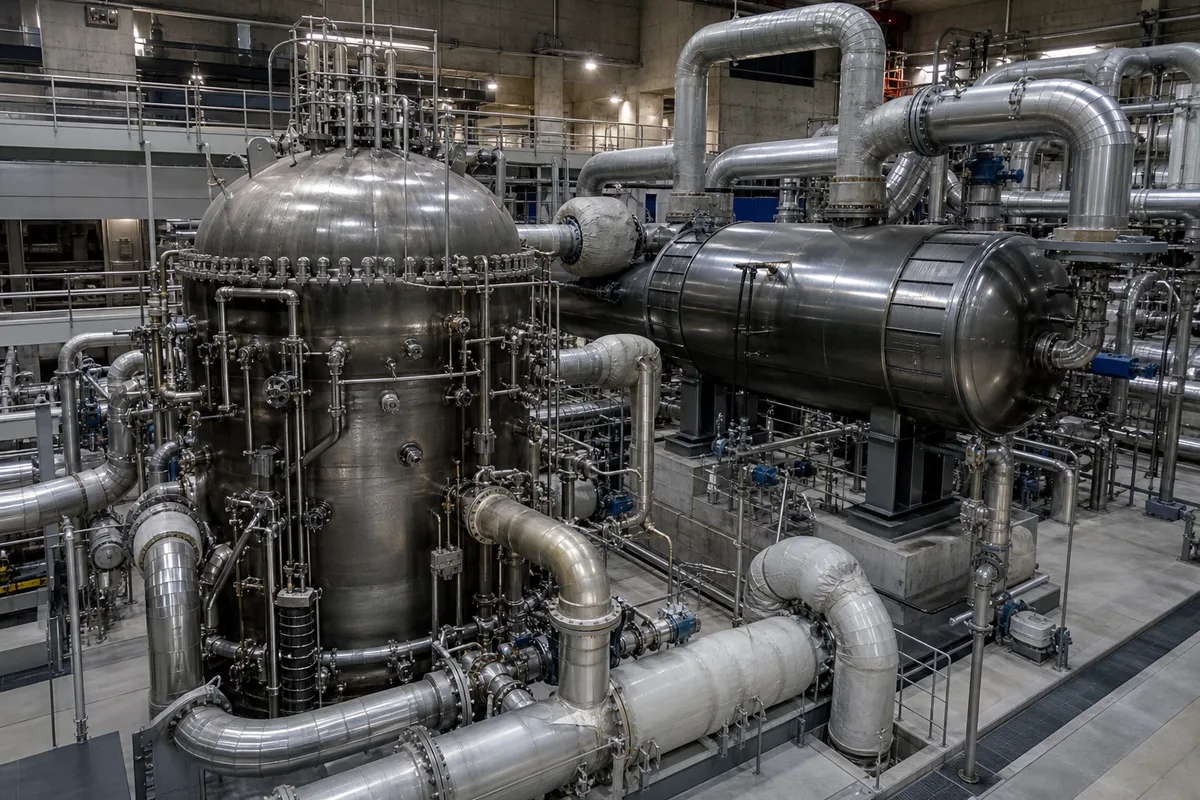

PWR의 핵심 구성은 원자로 노심, 압력받은 1차 냉각재 계통, 증기 발생기, 증기 계통, 그리고 터빈과 발전소로 이어지는 전력 생산 장치다.[1][2] 노심에서는 핵분열이 열을 만들고, 1차 냉각재는 그 열을 증기 발생기로 옮긴다.[1][2]

가압경수형 원자로는 이름 그대로 압력 조건을 유지하는 것이 중요하다. 물이 끓기 시작하면 계통의 열전달 방식이 바뀌기 때문에, PWR는 압력을 높게 유지한 상태에서 액체 물이 열을 운반하도록 설계된다.[1][2] 이런 점 때문에 PWR는 단순한 보일러와 달리, 압력과 열전달, 계통 분리가 함께 맞물리는 설비로 이해해야 한다.[1][2]

4. 비등경수로와의 차이

PWR와 비등경수로의 가장 큰 차이는 증기가 어디서 만들어지는가에 있다. PWR는 증기 발생기에서 증기를 만들고, BWR는 원자로 내부에서 끓어오른 증기를 직접 터빈으로 보낸다.[1][2][3] 다시 말해 PWR는 1차 계통과 증기 터빈 계통을 분리하는 반면, BWR는 노심에서 만든 증기를 바로 이용하는 구조다.[2][3]

이 차이는 운전 철학에도 영향을 준다. PWR는 1차 계통을 고압으로 유지해 끓음을 억제하고, 그 대신 증기 발생기와 2차 계통을 따로 둔다.[1][2] 반대로 BWR는 원자로 내부에서 직접 증기를 만들기 때문에 설비 배치와 계통 구성, 그리고 유지보수 포인트가 달라진다.[2][3] 그래서 두 형식은 모두 경수로이지만, 같은 물을 쓰면서도 열을 전기로 바꾸는 경로는 서로 다르다.[2][3]

5. 역사와 현재 위치

WNA는 현대 원자로의 많은 설계가 1950년대에 개발된 뒤 개선되어 왔다고 설명하며, PWR도 그 흐름 속에서 성숙한 형식으로 자리 잡았다고 볼 수 있다.[2] 다른 WNA 자료는 전 세계 수냉식 원자로를 설명하면서, 수냉식 원자로가 여러 형태로 갈라지지만 그중 PWR와 LWR 계열이 가장 널리 알려져 있다고 정리한다.[3]

현재의 운용 그림도 비슷하다. World Nuclear Association은 전 세계 원자로 전력의 상당 부분이 PWR에서 나온다고 설명한다.[3] 즉 PWR는 단지 역사적 형식이 아니라, 오늘날에도 발전소에서 실제로 쓰이는 주류 설계다.[2][3] 전력 생산과 전기 에너지 공급을 담당하는 대형 원전에서 PWR가 중요한 이유도 여기에 있다.[1][2]

6. 운전과 안전

PWR의 운전은 열효율뿐 아니라 계통의 안정성을 함께 관리해야 한다는 점에서 중요하다. DOE는 원자로가 핵분열로 발생한 열을 전력으로 바꾸는 여러 경로를 설명하고, PWR 같은 pressurized light-water reactor가 물을 압력 아래에서 유지한 채 열을 이동시키는 방식을 보여 준다.[1] WNA도 PWR가 1차 계통과 2차 계통을 분리한 상태에서 열을 전달한다고 설명한다.[2]

이 구조는 PWR가 단순히 전기를 만드는 원자로가 아니라, 냉각, 압력, 계통 분리, 그리고 증기 생산이 함께 설계된 복합 설비라는 점을 보여 준다.[1][2][3] 그래서 PWR를 이해할 때는 핵반응 자체뿐 아니라, 그 반응에서 나온 열을 안정적으로 전기로 바꾸는 열공학 구조까지 함께 봐야 한다.[1][2]
