터빈의 한 종류인 증기 터빈은 고온·고압의 증기가 블레이드와 로터를 지나며 팽창할 때 생기는 힘으로 축을 회전시키는 장치다. 이 원리는 단순한 회전 기계의 문제가 아니라 열역학적 에너지 변환의 문제이며, 오늘날에는 발전소와 산업 설비에서 전력을 얻는 핵심 장비로 다뤄진다.[1][2]

1. 개요

증기 터빈은 증기의 압력과 온도 차를 이용해 회전 운동을 만드는 장치로, 전기를 직접 만드는 것이 아니라 보통 발전기를 돌려 전기 에너지를 얻는다. 같은 원리라도 쓰임새는 넓어서 발전용 대형 설비, 공정용 증기 공급, 복합발전 같은 열-전력 결합 설비, 선박 추진 장치까지 이어진다.[1][2]

증기 터빈의 핵심은 같은 증기라도 어디에서 얼마나 팽창시키느냐에 따라 얻는 일의 양이 달라진다는 점이다. 그래서 설계와 운전에서는 입구 압력, 재열 여부, 응축 방식, 추기·배기 조건이 효율과 출력을 크게 좌우하며, 이 차이가 곧 설비의 용도와 규모를 가른다.[1][2]

2. 정의와 범위

증기 터빈은 엄밀히 말해 증기 자체의 에너지를 회전축의 기계적 에너지로 바꾸는 터빈이다. 여기에는 임펄스형과 리액션형 같은 분류가 있고, 단단한 원통형 케이싱 안의 로터, 고정 노즐, 스테이터, 베어링과 제어 계통이 함께 작동한다.[1]

이 문서의 범위는 증기 터빈 자체와 그 주변 맥락에 둔다. 증기를 만드는 보일러나 전기를 최종적으로 소비하는 전력망은 별도 주제지만, 실제 운용에서는 터빈과 함께 한 묶음으로 이해해야 하므로 전기, 전력, 열에너지 같은 관련 개념이 자주 함께 등장한다.[1][2]

3. 배경과 형성

증기 터빈은 증기 기관의 뒤를 잇는 주요 동력원으로 자리 잡았다. 20세기 초 이후 대형 발전소에서 증기 터빈이 널리 쓰이면서, 좁은 공간에서 더 큰 출력을 내는 회전 기계로서의 장점이 분명해졌고, 해상 추진과 대형 발전에서도 중요한 위치를 차지하게 되었다.[1]

형성 과정에서 중요한 변화는 단순한 회전 장치에서 다단식, 응축식, 추기식, 재열식 설계로 발전한 점이다. 증기가 한 번에 에너지를 모두 잃는 것이 아니라 여러 단을 거치며 단계적으로 팽창하도록 만들면서, 효율과 출력의 균형을 더 잘 맞출 수 있게 되었고, 그 결과 현대 발전소의 기본 장치로 굳어졌다.[1][2]

4. 핵심 구조

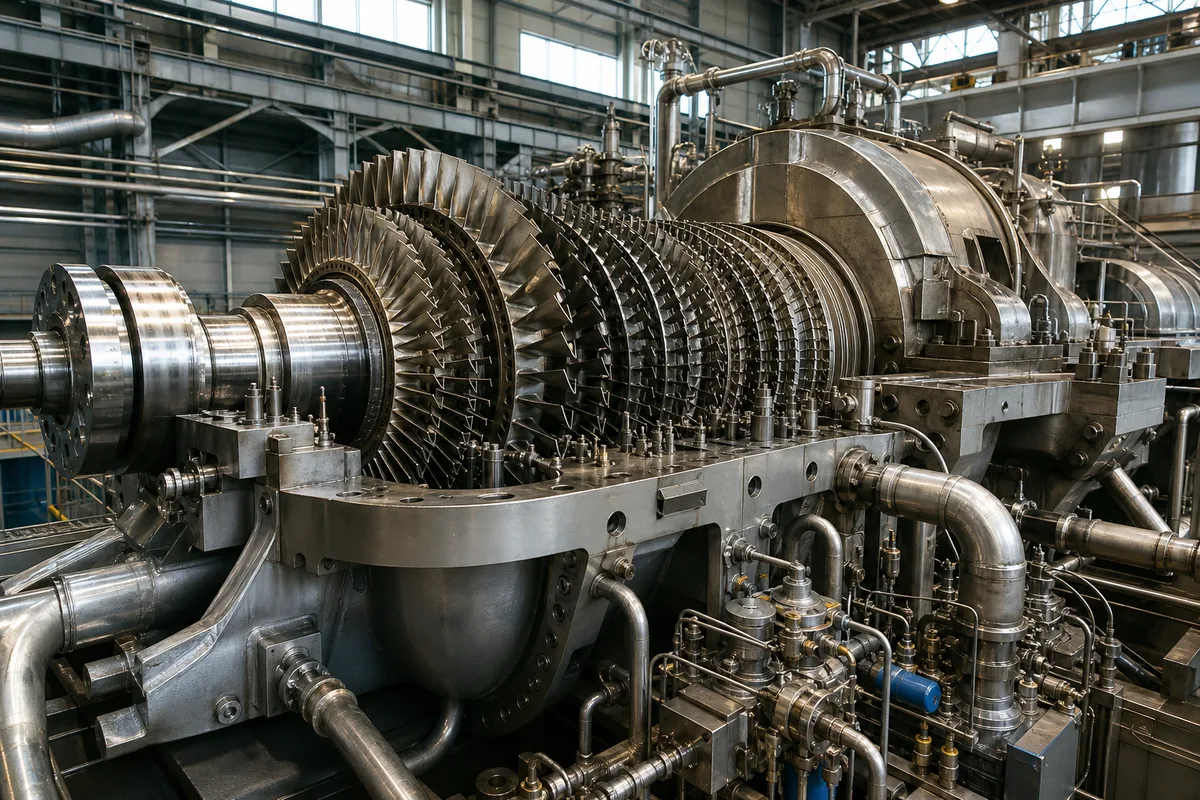

증기 터빈의 본체는 로터, 블레이드, 케이싱, 노즐, 베어링, 윤활 계통, 속도 조절 장치로 요약할 수 있다. 고압 증기는 먼저 노즐이나 고정날개를 지나며 방향과 속도를 바꾸고, 이어지는 회전날개에서 일을 하면서 축을 돌린다. 이 과정에서 열역학-제1법칙과 열역학-제2법칙이 말하는 에너지 보존과 비가역 손실이 실제 설계의 제약으로 나타난다.[1]

설계가 커질수록 하부 압력 영역의 체적 유량이 급격히 늘어나므로 다단 구조와 병렬 유로가 중요해진다. 또한 현대 터빈은 단순 회전 장치가 아니라 발전기와 결합된 회전 집합체이므로, 축 정렬과 진동 관리, 냉각수·응축수 회수, 제어 밸브의 응답성이 성능과 안전을 함께 좌우한다.[1][2]

5. 현재 상태와 맥락

오늘날 증기 터빈은 석탄·가스·바이오매스만이 아니라 지열이나 원자력 설비에서도 핵심 장비로 쓰인다. 지열 발전에서는 지하 열원에서 얻은 증기를 바로 터빈에 보내 전기를 생산하고, 원자력 발전에서는 원자로 1차 계통의 열을 2차 계통으로 넘겨 만든 증기가 터빈을 돌린다.[3][4]

산업 설비에서는 전기 생산보다 공정 열과 동력의 동시 확보가 더 중요할 때가 많다. 이때 증기 터빈은 백프레셔 방식이나 추기·응축 혼합 방식으로 운용되며, 전력 생산과 증기 공급을 동시에 맞추는 열병합발전이나 공장 유틸리티의 중심 장치가 된다.[2]

효율 향상은 증기 온도와 압력의 상향, 재열, 다단 확장, 정교한 블레이드 형상, 그리고 보조 시스템의 손실 감소에 달려 있다. 그래서 증기 터빈은 단지 오래된 장비가 아니라, 에너지 전환을 더 적은 손실로 수행하려는 현재의 설계 경쟁이 가장 선명하게 드러나는 장치 중 하나다.[1][2]

6. 관련 문서

7. 인용 및 각주

[1] Encyclopaedia Britannica, "Turbine - Steam, Efficiency, Power", Wwww.britannica.com(새 탭에서 열림)

[2] Siemens Energy, "Reliable steam turbines for improved efficiency", Wwww.siemens-energy.com(새 탭에서 열림)

[3] U.S. Department of Energy, "Geothermal Electricity Generation", Wwww.energy.gov(새 탭에서 열림)

[4] World Nuclear Association, "Nuclear Power Reactors", Wworld-nuclear.org(새 탭에서 열림)
