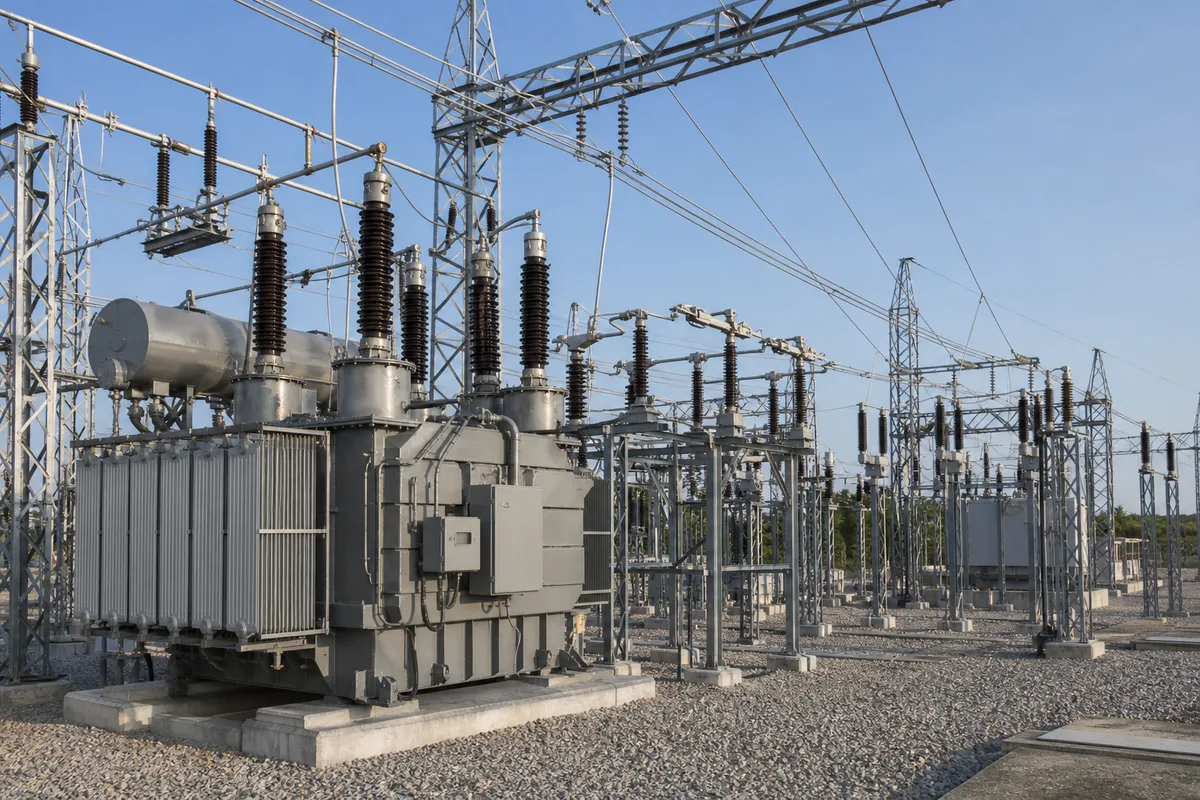

변전소(變電所, electrical substation)는 발전소에서 생산된 전력을 송전망과 배전망을 통해 수용가에게 전달하는 과정에서 전압을 높이거나 낮추는 역할을 하는 시설이다.[1] 전력계통에서 핵심적인 기반 시설로, 전력의 안정적 공급과 손실 최소화를 위해 없어서는 안 될 요소이다.
1. 개요
전력은 발전소에서 생산되어 수용가(가정·산업시설 등)에 이르기까지 긴 송전 경로를 거친다. 이 과정에서 전압을 높이면 같은 양의 전력을 더 적은 전류로 전송할 수 있어 선로 저항에 의한 전력 손실이 크게 줄어든다. 반면, 높은 전압의 전기를 가정이나 산업 현장에서 직접 사용하면 위험하기 때문에, 수용가 인근에서는 전압을 다시 낮추는 과정이 필요하다. 이 두 가지 역할을 모두 수행하는 시설이 변전소이다.
변압기는 변전소에서 전압을 변환하는 가장 핵심적인 장치이다. 한국의 송전전압에는 765kV, 345kV, 154kV, 66kV 등 여러 등급이 있으며, 이는 모두 변전소를 통해 단계적으로 만들어진다.[1]
2. 정의와 기능
변전소는 전력망 안에서 다음 세 가지 핵심 기능을 담당한다. 첫째, 전압 변환이다. 변압기를 이용해 고전압에서 저전압으로, 또는 저전압에서 고전압으로 전압을 변환한다. 둘째, 계통 연결 및 분배이다. 여러 송전선로나 배전선로를 하나의 모선(bus bar)으로 연결하고 전력의 흐름을 적절히 조정한다. 셋째, 보호 및 제어이다. 단락 사고나 지락 사고 발생 시 보호계전기와 차단기가 연동해 사고 구간을 신속히 차단하여 설비와 전력망 전체를 보호한다.[1]
변전소는 용도에 따라 크게 승압변전소와 강압변전소로 나뉜다. 승압변전소는 발전소에서 나오는 비교적 낮은 전압을 장거리 송전에 적합한 고전압으로 올리는 곳이고, 강압변전소는 그 반대로 수용가에 가까운 곳에서 전압을 낮추어 공급하는 곳이다. 전압 변환 단계에 따라서는 1차 변전소(154kV), 2차 변전소(22.9kV), 배전용 변전소로 구분되며, 설치 위치에 따라서는 옥외 변전소와 옥내 변전소로 나눌 수 있다.[1]
3. 역사
상업적 규모의 교류 송전과 변압기 사용은 19세기 말 미국에서 시작되었다. 웨스팅하우스 일렉트릭은 1880년대 후반 교류 방식을 채택하여 장거리 전력 전송의 가능성을 열었고, 이 과정에서 변압기가 핵심 장치로 부상했다. 대형 변압기를 중심으로 관련 개폐 설비들이 한 부지에 집적되면서 오늘날과 같은 변전소의 형태가 갖추어졌다.[1]
한국에서는 1898년 1월 한성전기회사가 설립되었다.[2] 이 회사는 미국인 사업가 콜브란(Collbran)과 보스트윅(Bostwick)과의 도급계약 방식으로 운영되었으며, 1903년에 서울 남대문 인근에 남대문변전소를 설치했다. 이것이 한국 최초의 변전소이다.[1] 이후 전기 수요가 늘어나면서 변전 설비도 꾸준히 확충되었고, 1961년 한국전력공사 설립을 계기로 전국 단위의 체계적인 변전망이 갖추어졌다.
4. 주요 구성 설비
변전소의 핵심 구성 요소는 다음과 같다.[1]
변압기는 변전소에서 가장 중요한 장치로, 전자기 유도 원리를 이용해 교류 전압을 원하는 수준으로 올리거나 낮춘다. 전력 변압기의 용량은 MVA(메가볼트암페어) 단위로 표시하며, 변전소 규모에 따라 수십 MVA에서 수천 MVA에 이른다.
차단기(circuit breaker)는 단락 사고나 지락 등 비정상 상태에서 해당 회로를 신속히 차단하는 보호 설비다. 진공 차단기(VCB), 가스 차단기(GCB), 공기 차단기 등의 방식이 있으며, 변전소 전압 등급에 맞게 선택한다.
단로기(disconnecting switch)는 주회로를 무부하 상태에서 분리하는 개폐 장치다. 유지보수 작업 시 설비를 계통에서 안전하게 격리하기 위해 사용한다.
모선(bus bar)은 변전소 내에서 전력을 모아 각 회선으로 분배하는 도체이다. 모선 구성 방식에 따라 단모선, 이중모선, 링 모선 등 여러 형태가 있으며, 신뢰도와 운용 유연성에 차이가 있다.
계기용 변성기(VT/CT)는 보호계전기나 계량기에 사용되는 측정용 장치이다. 계기용 변압기(PT)는 고전압을 표준 측정 전압으로, 계기용 변류기(CT)는 대전류를 표준 측정 전류로 낮추어 계측 회로에 공급한다.
피뢰기는 낙뢰나 개폐 서지(surge)에 의한 이상 전압이 변전소 설비에 전달될 때 이를 흡수·방류하여 장비를 보호한다.
보호계전기는 전류·전압 이상을 감지하여 차단기 동작 신호를 보내는 지능형 보호 장치이다. 디지털화된 현대 변전소에서는 다기능 디지털 보호계전기(IED)가 광범위하게 사용된다.
5. 종류와 분류
변전소는 여러 기준에 따라 분류할 수 있다.
전압 등급별 분류는 한국에서 가장 일반적으로 쓰이는 분류이다. 765kV 및 345kV 초고압 변전소는 대규모 발전소에서 생산된 전력을 장거리 송전하기 위한 최상위 변전소로, 한국전력공사가 운영한다. 154kV 1차 변전소는 초고압을 받아 특별고압(154kV)으로 변환하며 산업단지, 도시 권역 등에 공급한다. 22.9kV 2차(배전) 변전소는 154kV를 받아 최종 배전전압인 22.9kV로 변환해 수용가 인근 배전망에 공급한다.[1]
개폐 방식별 분류에서 공기절연 개폐기 방식(AIS, Air-Insulated Switchgear)은 전통적인 옥외 방식으로 개방된 야외 공간에 설비를 배치한다. 넓은 부지가 필요하지만 건설 비용이 낮고 유지보수가 상대적으로 쉽다. 가스절연 개폐기 방식(GIS, Gas-Insulated Switchgear)은 SF₆ 가스를 절연 매체로 사용하여 개폐 설비를 밀폐된 금속 용기 안에 수납하는 방식이다. GIS 방식은 같은 전압 등급의 AIS 대비 설치 면적을 크게 줄일 수 있어 도심지, 지하, 환경 민감 지역에 적합하다.[3]
6. 한국의 변전소 현황
한국의 변전소는 주로 한국전력공사(KEPCO)가 건설·운영한다.[5] 전국적으로 지역본부별로 다수의 변전소가 운영되고 있으며, 주요 변전설비에는 변압기, 차단기, 전력용 콘덴서, 분로리액터 등이 포함된다.
한국의 전력 공급 경로는 발전소 → 765kV/345kV 초고압 변전소 → 154kV 1차 변전소 → 22.9kV 2차(배전) 변전소 → 수용가 순으로 이루어진다. 이 단계별 변환 과정을 통해 전력 손실을 최소화하고 안정적인 공급이 가능해진다. 가정에 공급되는 220V 전압은 2차 변전소 이후 전봇대 위의 주상변압기에서 다시 한 번 강압된 결과이다.[1]
전력통계정보시스템(EPSIS)에는 지역별 변전설비 현황이 공개되어 있으며, 변전소 수, 변압기 용량, 차단기 개수 등을 통해 전국의 변전 인프라 규모를 파악할 수 있다.[4]
7. 현대화 추세
무인화 및 자동화: 현재 한국의 변전소 대부분은 무인으로 운영된다. 원격 제어·감시 시스템을 통해 변전소의 모든 운전 상태를 중앙에서 감시하고 원격으로 제어할 수 있다.[1]
디지털 변전소: IEC 61850 국제표준을 기반으로 한 디지털 변전소가 확산되고 있다. 디지털 변전소에서는 설비 상태 감시, 측정값 수집, 설비 제어가 모두 디지털 방식으로 이루어지며, 변전소 간 통신은 광케이블을 통해 수행된다.[1]
지하화 및 환경친화적 설계: 도심 지역의 토지 부족과 경관 보호 문제로 인해 변전소를 지하에 건설하는 사례가 늘고 있다. 지상 공간에 공원이나 주거시설을 조성한 주거용 복합변전소도 있으며, 서울 화양변전소, 대전 둔지변전소, 부산 연산변전소 등이 대표적이다.[1]
GIS 확산: 도심 개발 밀도가 높아지면서 공간 효율이 뛰어난 GIS 방식 변전소가 늘고 있다. GIS 방식은 기존 옥외 AIS 대비 설치 면적을 대폭 줄이며, 장비가 밀폐 용기 안에 수납되어 외부 환경의 영향을 받지 않아 안정성이 높다.[3]
