1. 개요
광전 소자는 반도체를 활용하여 빛 에너지를 전기 에너지로 변환하거나, 반대로 전기 에너지를 빛으로 전환하는 하드웨어 장치를 의미한다.[5] 이는 광학과 전자공학을 연결하는 핵심적인 기술 분야로, 빛과 전류가 상호작용하는 원리를 기반으로 작동한다.[4] 이러한 장치들은 고체 결정질 광물 형태의 반도체 물질을 사용하여 에너지의 형태를 바꾼다.[5]
광전소자의 기술적 맥락은 반도체 기술의 발전과 밀접하게 연관되어 있다. 반도체는 절연체보다는 전도성이 높고 금속보다는 낮은 전기적 특성을 지니고 있어, 빛에 의한 전자의 이동을 정밀하게 제어할 수 있다.[5] 이러한 특성을 이용해 빛을 감지하는 광센서부터 빛을 방출하는 발광 소자에 이르기까지 다양한 형태의 장치가 설계되고 생산된다.[4]
현대 기술 체계에서 광전소자는 매우 중요한 위치를 차지한다. 이들은 통신, 센싱, 에너지 변환 및 에너지 저장 등 광범위한 분야의 핵심 기술로 사용된다.[4] 빛을 이용한 정보 전달이나 물리적 상태의 감지는 현대 사회의 디지털 통신과 자동화 시스템을 유지하는 데 필수적인 요소이다. 따라서 광전소자의 효율적인 설계와 생산은 차세대 기술 발전을 결정짓는 중요한 변수가 된다.
광전소자의 변동성과 미래 위험은 에너지 효율 및 신소재 개발의 난이도와 직결된다. 빛과 전기를 변환하는 과정에서 발생하는 에너지 손실을 최소화하는 것이 기술적 과제이며, 이는 에너지 효율과 직결되는 문제이다.[4] 또한, 더욱 정밀한 광학적 제어를 위해 새로운 반도체 물질을 탐구하는 연구가 지속적으로 이루어지고 있다.[5]
2. 작동 원리 및 물리적 특성
광전 소자의 핵심적인 작동 기제는 빛과 전류 사이의 상호작용을 이용하는 것이다.[1] 이 장치는 에너지 변환 기술을 바탕으로 전기 에너지를 빛으로 방출하거나, 반대로 빛을 흡수하여 전기 에너지로 전환하는 두 가지 상반된 과정을 수행한다.[4] 이러한 물리적 작용은 반도체 물질 내부에서 발생하는 전자들의 거동에 의해 결정된다.
전기 에너지를 빛으로 변환하는 과정에서는 전계를 통해 전자와 정공을 재결합시킨다. 반도체 내부의 에너지 준위 차이로 인해 발생하는 에너지가 광자의 형태로 방출되는 원리를 이용하며, 이는 발광 다이오드와 같은 장치의 기초가 된다. 이 과정에서 물질의 밴드갭 특성은 방출되는 빛의 파장과 색상을 결정하는 중요한 요소로 작용한다.
반대로 빛을 전기 에너지로 변환하는 과정은 광전효과의 원리를 기반으로 한다. 외부에서 입사된 광자가 반도체 물질에 흡수되면, 가전자대에 있던 전자가 전도대로 이동하며 전자-정공 쌍을 생성한다.[4] 이렇게 생성된 전하 운반체들이 전위차에 의해 이동하면서 전류를 형성하게 된다. 이러한 메커니즘은 태양전지나 광센서의 작동을 가능하게 하는 핵심적인 물리적 특성이다.
3. 주요 유형 및 분류
광전소자는 에너지 변환의 방향성에 따라 빛을 방출하는 소자와 빛을 감지하는 소자로 구분한다. 빛을 방출하는 소자는 전기 에너지를 입력받아 광자를 생성하는 과정을 거치며, 대표적인 예로 발광 다이오드가 존재한다. 이러한 소자는 전하 운반체가 재결합할 때 발생하는 에너지를 빛의 형태로 외부로 방출한다. 반면 빛을 감지하는 소자는 외부에서 입사되는 빛을 흡수하여 전기 신호를 생성하는 방식으로 작동한다. 이는 광전효과를 기반으로 하며, 빛 에너지를 직접적인 전기 에너지로 전환하여 광센서나 태양전지 등의 형태로 활용된다.
소자의 물리적 구조는 에너지 변환 방식에 따라 근본적인 차이를 보인다. 빛을 방출하는 소자는 재결합 과정에서 발생하는 에너지를 효율적으로 외부로 방출할 수 있도록 최적화된 반도체 구조를 설계해야 한다. 이와 달리 빛을 감지하는 소자는 입사되는 빛에 의해 생성된 전자-정공 쌍을 효과적으로 분리하고 수집할 수 있는 구조적 특성을 갖추어야 한다. 이러한 구조적 설계의 차이는 소자의 양자 효율과 반응 속도에 직접적인 영향을 미친다[1]. 따라서 목적에 맞는 정밀한 물질 선택과 층 구조 설계가 필수적이다.
광전소자의 세부 분류는 활용되는 파장 대역과 사용되는 물질의 특성에 따라 더욱 다양하게 나뉜다. 특정 파장의 빛에만 선택적으로 반응하도록 설계된 소자는 광검출기로 분류되며, 이는 정밀한 광학 측정 장비의 핵심 요소가 된다. 또한 빛을 흡수하여 전력을 생산하는 태양전지는 광전소자의 응용 분야 중 하나로, 빛 에너지를 전기 에너지로 전환하는 특수한 구조를 가진다[2]. 이러한 분류 체계는 소자가 수행하는 에너지 변환의 효율성과 응용 가능성을 결정짓는 중요한 기준이 된다.
4. 기술적 장점 및 특징
광전소자는 입사되는 광자를 전하로 전환하거나 전기 에너지를 빛으로 방출하는 과정에서 높은 에너지 효율을 달성하도록 설계된다.[1][2] 소자의 에너지 변환 효율은 사용되는 물질의 밴드갭 특성과 소자의 물리적 구조에 따라 결정되는 핵심적인 성능 지표이다. 최적화된 설계를 통해 광 흡수율을 높이고 내부 재결합에 의한 에너지 손실을 최소화함으로써 출력 특성을 극대화한다. 이러한 효율적인 에너지 변환 능력은 소자가 태양광 발전이나 광통신 등 다양한 에너지 관련 응용 분야에서 핵심적인 역할을 수행하게 하는 근거가 된다.
반도체 기술을 기반으로 하는 광전소자는 고도의 소형화가 가능하다는 기술적 이점을 가진다. 미세 공정 기술을 적용하면 소자의 크기를 획기적으로 줄이면서도 전기적 성능을 안정적으로 유지할 수 있어 다양한 전자 기기에 탑재하기 용이하다. 소자의 크기가 작아짐에 따라 장치의 집적도가 향상되며, 이는 복잡한 회로 구성 내에서 공간 활용도를 높이는 결과로 이어진다. 이러한 소형화 특성은 모바일 기기나 웨어러블 장치와 같이 제한된 공간 내에 고성능 광학 기능을 통합해야 하는 현대 전자 산업의 요구를 충족시킨다.

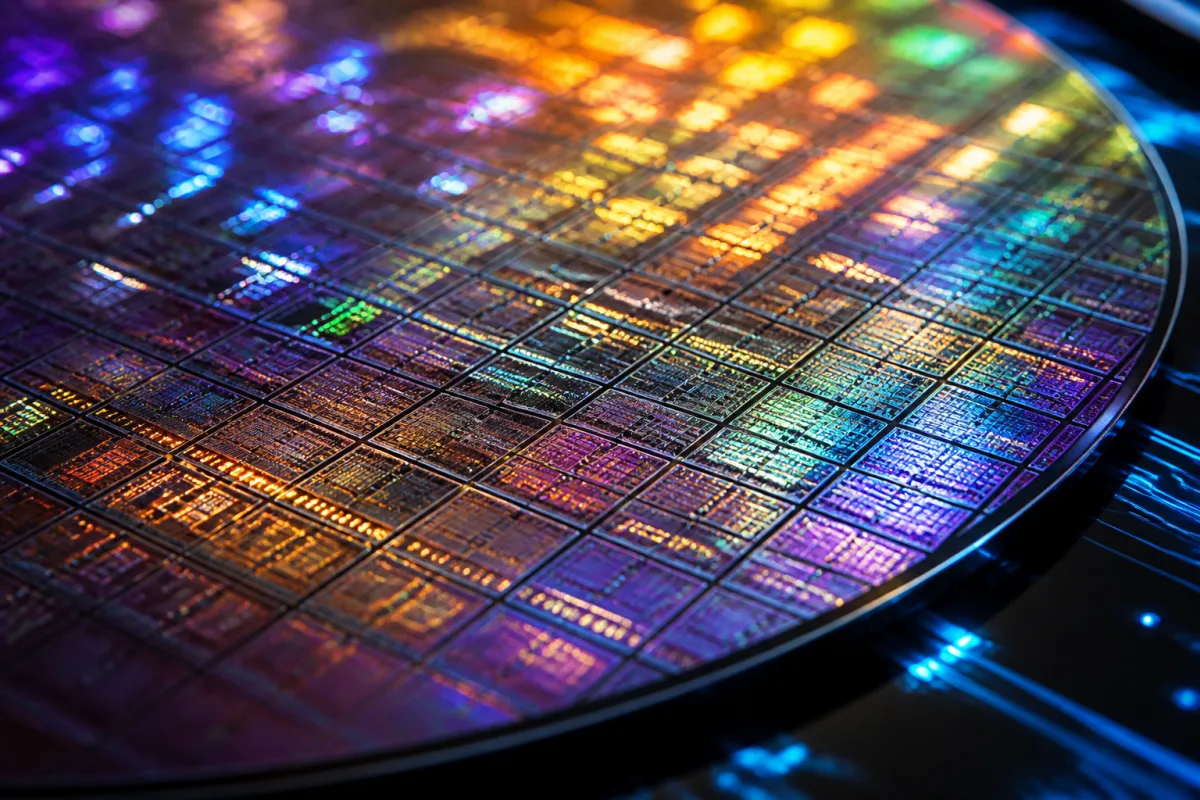

광전소자의 설계 및 생산 공정은 웨이퍼 기반의 반도체 제조 공정을 활용하여 높은 수준의 표준화를 구현한다. 정밀한 공정 제어를 통해 대량 생산 체계를 구축함으로써 소자 간의 균일성을 확보하고 제품의 신뢰성을 높일 수 있다. 표준화된 공정은 생산 단가를 낮추어 경제성을 확보하는 데 기여하며, 대규모 시스템에 적용 가능한 안정적인 공급을 가능하게 한다. 결과적으로 광전소자는 정밀한 제조 공정을 통해 물리적 특성을 일정하게 유지하며 산업 전반에 걸쳐 광범위하게 활용된다.
5. 산업적 응용 분야
광전 소자는 현대 정보통신기술의 핵심 구성 요소로서 다양한 산업군에서 활용된다. 통신 분야에서는 광섬유를 통해 전달되는 빛 신호를 전기 신호로 변환하거나 그 반대의 역할을 수행하는 광검출기와 레이저 다이오드가 필수적으로 사용된다. 디스플레이 산업에서는 발광 다이오드 기술을 기반으로 한 OLED 기술이 적용되어 고해상도와 고명암비를 구현하는 데 기여한다.
센서 및 광학 측정 분야에서도 광전 기술의 비중은 매우 높다. 이미지 센서는 카메라의 핵심 부품으로서 입사되는 빛을 디지털 데이터로 변환하여 시각 정보를 생성한다.[1] 또한 광학 센서는 거리 측정, 생체 신호 감지, 분광학적 분석 등 정밀한 측정이 필요한 다양한 산업용 센서 영역에서 광전 효과를 이용해 데이터를 수집한다.
차세대 광전 기술은 양자 기술 및 나노 기술과 결합하여 새로운 응용 가능성을 제시하고 있다. 태양전지의 효율을 극대화하기 위한 페로브스카이트 구조 연구나 플라스토닉 기술을 이용한 빛 제어 방식이 대표적인 사례이다. 이러한 기술적 진보는 에너지 산업뿐만 아니라 자율주행 자동차의 라이다 시스템과 같은 첨단 모빌리티 분야의 발전을 견인하고 있다.[2]
6. 미래 전망 및 발전 방향
차세대 광전 소자 연구는 기존 소자가 가진 에너지 변환 효율의 한계를 극복하고 새로운 물질을 도입하는 방향으로 진행된다.[1][2] 현재의 기술적 한계를 넘어서기 위해 반도체 공정의 미세화와 더불어 새로운 나노 기술을 접목한 소자 설계가 활발히 논의되고 있다. 특히 양자점이나 페로브스카이트와 같은 신소재를 활용하여 광흡수율을 극대화하고 전하 운반체의 이동성을 개선하려는 시도가 이어지고 있다. 이러한 연구는 소자의 물리적 특성을 근본적으로 변화시켜 기존 실리콘 기반 소자의 성능 제약을 해소하는 데 목적을 둔다.
기술적 한계를 극복하기 위한 방안으로는 광학 시스템과 전자 회로를 통합하는 광전자 통합 기술의 발전이 필수적이다. 소자의 소형화와 고집적화 과정에서 발생하는 열 방출 문제와 신호 간섭을 해결하기 위해 새로운 구조적 접근이 요구된다. 또한 다중 접합 구조를 통해 태양광 스펙트럼의 활용 범위를 넓히고, 유연 소자 기술을 적용하여 다양한 형태의 표면에 설치 가능한 태양전지를 구현하는 연구가 병행된다. 이러한 기술적 진보는 소자의 내구성을 높이고 다양한 환경에서의 작동 안정성을 확보하는 데 기여한다.
미래 산업에서 광전 소자는 사물인터넷과 인공지능 기술의 고도화에 따라 더욱 중추적인 역할을 수행할 전망이다. 자율주행 자동차의 핵심 부품인 라이다 센서나 초정밀 이미지 센서 분야에서는 더욱 높은 해상도와 빠른 응답 속도를 요구하는 고성능 소자의 수요가 급증하고 있다. 에너지 산업 측면에서도 차세대 태양전지 개발을 통해 신재생 에너지의 경제성을 확보하고 탄소 중립을 달성하는 데 중요한 역할을 할 것으로 기대된다. 결과적으로 광전 소자의 발전은 정보 통신 기술과 에너지 기술의 융합을 가속화하는 핵심 동력이 된다.
