발진기는 외부의 주기적인 입력 없이도 일정한 주기의 전기 신호를 만들어 내는 전자 회로 또는 장치이다.[1][2] 정현파와 구형파를 포함한 파형의 기준이 되며, 피드백 회로와 결합해 동작하는 경우가 많다.[4]

1. 개요

발진기의 핵심은 회로 내부에서 에너지를 순환시켜 특정 주파수의 신호가 계속 유지되도록 만드는 데 있다.[4] 이 과정은 단순히 신호를 증폭하는 것과 다르며, 출력의 일부를 다시 입력에 되돌리는 피드백 회로 구조가 안정적으로 맞물려야 한다.[4]

발진기는 실험실 장비에서뿐 아니라 실제 시스템의 기준 신호원으로도 중요하다.[2] 무선 통신 장치에서는 송신과 동기화의 기준이 되고, 디지털 회로에서는 동작 시점을 맞추는 기준 클록을 제공한다.[1][2]

2. 동작 원리

발진 회로는 능동 소자가 손실된 에너지를 보충하고, 피드백 회로가 출력 신호의 일부를 입력으로 되돌려 보내는 구조로 동작한다.[4] 위상과 이득 조건이 맞아야 회로가 스스로 진동을 유지할 수 있으며, 그렇지 않으면 신호는 감쇠되거나 왜곡된다.[4]

고주파 영역에서는 공진기 네트워크와 능동 소자를 결합해 발진 조건을 만든다.[4] 특히 마이크로파 발진기에서는 음의 컨덕턴스를 나타내는 소자와 어드미턴스 특성이 조정된 탱크 회로를 함께 설계해 안정적인 출력 주파수를 확보한다.[4]

3. 분류

발진기는 주파수 대역에 따라 저주파 발진기, 오디오 발진기, RF 발진기로 나눌 수 있다.[2][3] 저주파 발진기는 20Hz 미만, 오디오 발진기는 16Hz에서 20kHz, RF 발진기는 100kHz에서 100GHz 범위를 다룬다.[2][3]

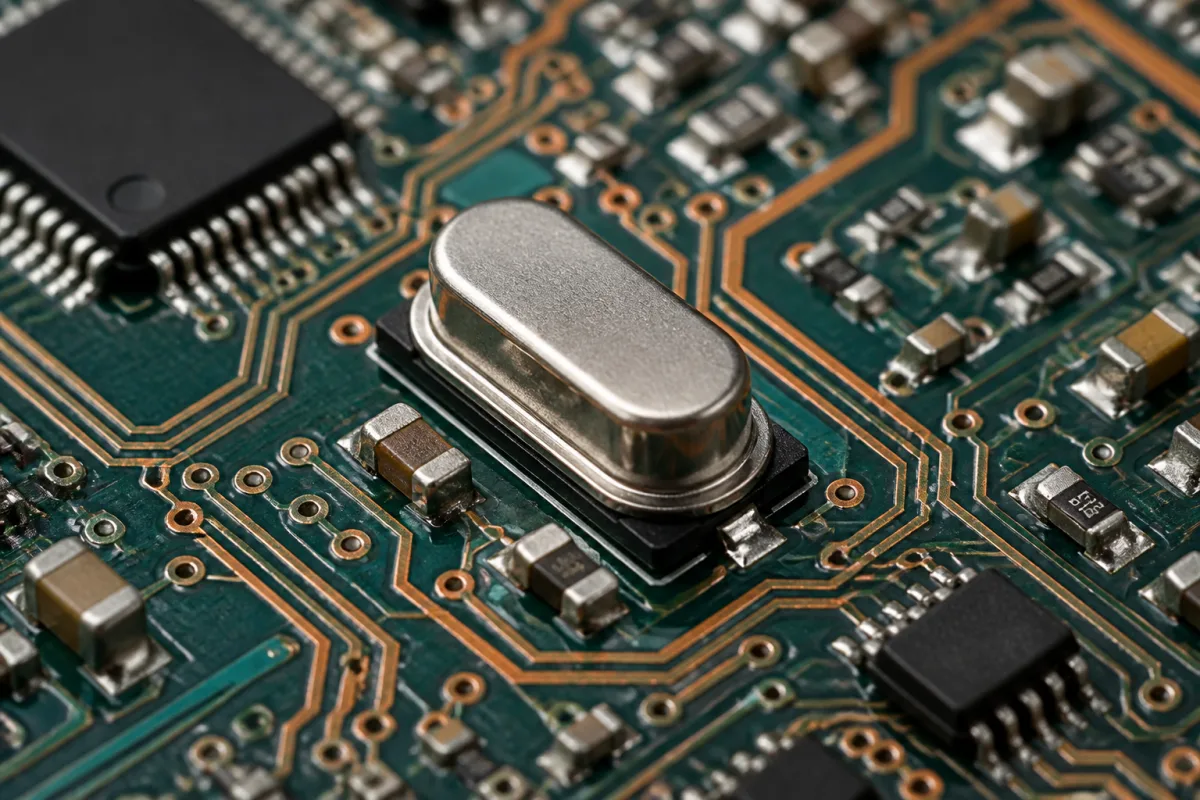

구현 방식으로는 위엔 브리지 발진기, 위상 천이 발진기, LC 발진기, 수정 발진기가 널리 알려져 있다.[3] 위엔 브리지 발진기는 저주파 정현파 생성에 적합하고, 위상 천이 발진기는 비교적 낮은 오디오 대역에서 쓰이며, LC 발진기와 수정 발진기는 더 높은 주파수 안정도가 요구되는 상황에서 활용된다.[3]

4. 용도

발진기는 무선 통신에서 기준 주파수와 변조 신호를 제공하고, 디지털 회로에서는 동작 시점을 맞추는 클록을 만든다.[1][2] 실험 장비에서는 함수발생기의 신호원으로 사용되어 정현파나 구형파를 안정적으로 출력한다.[2]

고주파 시스템에서는 송신기와 마이크로파 회로의 신호원으로도 쓰인다.[1][4] 같은 발진기라도 용도에 따라 요구되는 주파수 안정도와 파형 순도가 달라지므로, 설계 단계에서 사용 환경을 먼저 정해야 한다.[4]

5. 설계 시 고려 사항

발진기 설계에서는 주파수 안정도, 진폭 안정도, 잡음, 부하 변화에 대한 민감도를 함께 살펴야 한다.[4] 회로의 Q값과 피드백 조건은 출력 파형의 순도와 주파수 정확도에 직접적인 영향을 주며, 작은 변화도 동작점 전체를 흔들 수 있다.[4]

또한 발진은 시작 조건과 유지 조건이 모두 충족되어야 안정적으로 계속된다.[4] 초기 기동이 너무 약하면 신호가 형성되지 않고, 지나치게 강하면 불필요한 왜곡이나 과도 응답이 커질 수 있다.[4]

6. 같이 보기

발진기의 기본 개념은 정현파, 구형파, 피드백 회로 같은 회로 요소와 함께 이해하는 편이 좋다.[2]
