전단 응력은 물체의 표면과 나란한 방향으로 작용해 내부 층의 상대적 미끄러짐을 유도하는 응력이다. 고체의 변형, 유체의 점성, 구조물의 안정성은 이 물리량을 기준으로 함께 해석된다.[1]
1. 개요
전단-응력은 재료의 표면에 평행하게 작용하는 단위 면적당 힘을 의미한다.[2] 이는 물체의 내부 구조를 따라 미끄러지듯 작용하며, 외부에서 가해지는 힘이 표면과 나란한 방향일 때 발생한다. 이러한 응력은 재료공학 및 물리학 분야에서 고체와 유체의 역학적 거동을 분석하는 핵심적인 요소로 다루어진다.[3]
응력의 작용 방식에 따라 재료는 다양한 형태의 변형을 경험한다. 변형률은 물체가 원래 길이 대비 얼마나 늘어나거나 줄어들었는지를 나타내는 비율이며, 응력이 가해지면 물체는 물리적인 변형 상태에 놓이게 된다.[4] 고체 구조물의 경우 굽힘-모멘트와 함께 작용하는 전단-힘에 의해 재료 내부의 결합이 미끄러지는 현상이 나타나며, 이는 구조적 안정성을 결정하는 중요한 변수가 된다.[3]
유체역학의 관점에서 전단 응력은 점성과 밀접한 관계를 가진다. 유체는 흐름에 저항하는 고유한 성질을 가지며, 이 과정에서 발생하는 내부 마찰력이 전단 응력의 형태로 나타난다.[1] 이러한 물리적 현상은 액체나 기체가 흐를 때 층간의 속도 차이를 조절하며, 뉴턴의-점성-법칙을 통해 그 역학적 관계가 정의된다.[1]
재료의 설계 및 구조 해석 시에는 수직-응력과 전단 응력을 구분하여 고려해야 한다. 굽힘이 발생하는 상황에서 수직 응력이 지배적인 설계 기준이 될 수도 있으나, 특정 조건에서는 전단 응력이 재료의 파손이나 변형을 유도하는 결정적인 요인이 된다.[3] 따라서 구조물의 강도를 평가할 때는 가해지는 하중의 방향과 그에 따른 응력 분포를 정밀하게 계산하여 위험을 방지해야 한다.
2. 물리적 정의 및 원리
전단-응력은 재료의 표면과 평행한 방향으로 작용하는 단위 면적당 힘을 의미한다.[1] 이는 물체의 외부 경계면 또는 내부 단면에 접선 방향으로 가해지는 하중을 나타내며, 응력이 작용하는 면과 힘의 방향이 동일한 평면상에 위치한다는 특징을 가진다.[2] 이러한 물리적 특성으로 인해 응력은 재료 내부 입자들 사이의 상대적인 이동을 유도하며, 결과적으로 물체의 형상을 변화시키는 원인이 된다.
재료 내부에 가해지는 전단 힘은 입자 간의 결합력을 극복하려는 성질을 가진다. 외부에서 접선 방향의 하중이 지속되면 변형이 발생하며, 이는 재료가 원래의 형태를 유지하려는 저항력과 대립한다.[3] 특히 고체 재료의 경우, 입자들이 서로 미끄러지듯 움직이는 과정에서 구조적 변화가 일어난다. 이러한 현상은 탄성 또는 소성 영역에 따라 다르게 나타나며, 재료의 기계적 성질을 결정짓는 중요한 요소로 작용한다.
유체가 흐를 때 발생하는 내부 마찰력은 층과 층 사이의 상대적인 속도 차이에 의해 발생하며, 이는 뉴턴의 점성 법칙을 통해 설명된다.[4] 액체나 기체와 같은 유동체 내에서 전단 응력은 흐름에 대한 저항력을 나타내는 지표가 된다. 고체와 달리 유체는 지속적인 전단 응력이 가해질 경우 일정 속도로 계속해서 변형되는 특성을 보인다.
구조 공학적 측면에서 보와 같은 구조물에 횡하중이 작용할 경우, 내부에는 전단력과 굽힘 모멘트가 동시에 발생한다. 굽힘 모멘트는 주로 수직 응력을 유발하지만, 전단력은 단면을 따라 미끄러뜨리려는 힘을 생성하여 구조적 안정성에 영향을 미친다. 따라서 설계 시에는 단순한 인장이나 압축뿐만 아니라, 이러한 전단 작용에 의한 파손 가능성을 반드시 고려해야 한다.
전단-응력이 재료의 표면에 가해지면 물체는 변형 과정을 거치게 된다. 이러한 변형은 응력이 가해진 방향에 따라 서로 다른 양상을 나타내는데, 특히 평행한 층들이 서로 미끄러지는 현상이 발생한다. 이 과정에서 재료 내부의 입자들은 상대적인 위치 변화를 일으키며 물체의 전체적인 형상을 변화시킨다.[2]

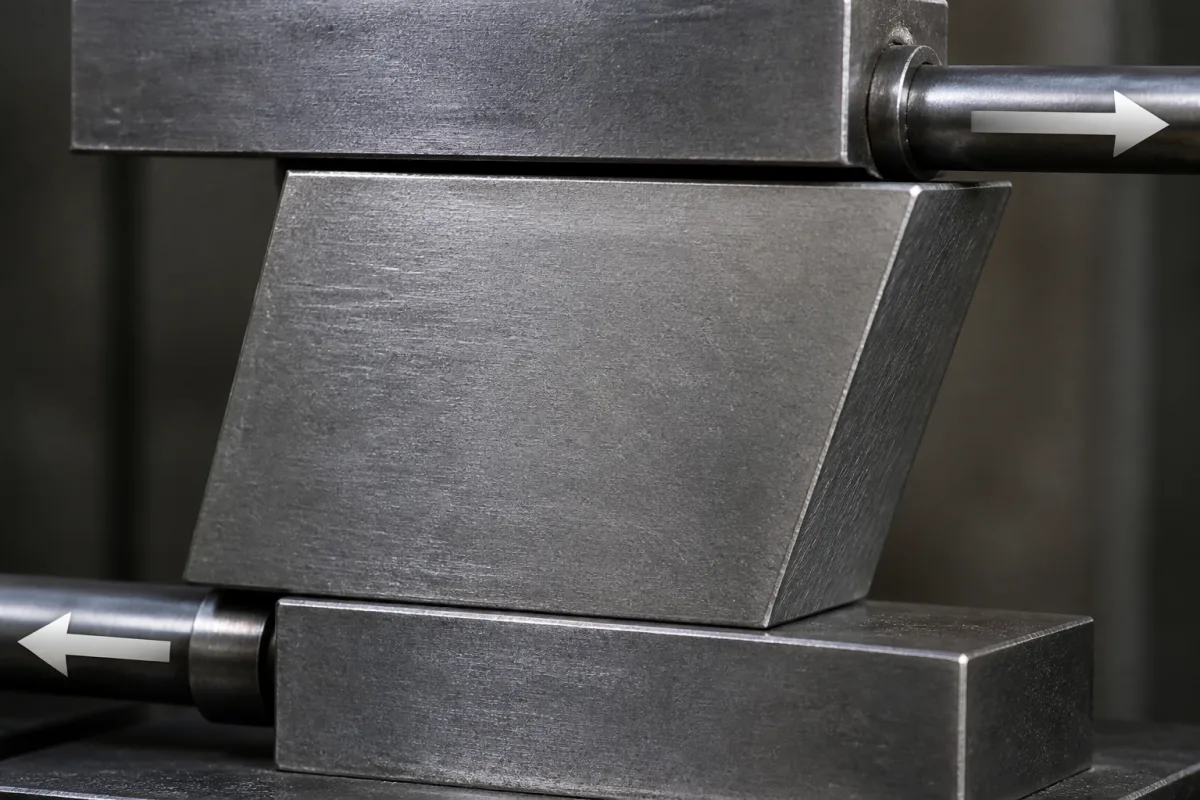

직사각형 형태의 단면을 가진 물체에 전단 응력이 작용할 경우, 기하학적 구조는 평행사변형의 형태로 변한다. 이는 수직 방향으로 가해지는 하중과 달리 표면과 나란한 힘이 작용하기 때문에 발생하는 결과이다. 이러한 형상 변화의 정도를 측정하는 지표로 변형률을 사용하며, 이는 원래 길이 대비 발생한 변형량의 비율을 의미한다.[4]
재료가 받는 응력에 따른 기하학적 변화는 물체의 물리적 성질과 밀접하게 연관된다. 고체 재료의 경우 이러한 전단 작용이 구조적 안정성에 영향을 미치며, 유체와 같은 물질에서는 흐름에 대한 저항력을 나타내는 점성 특성과 결합하여 복잡한 거동을 보인다.[1] 결과적으로 전단 응력은 단순한 힘의 전달을 넘어 재료의 기하학적 구조를 근본적으로 재구성하는 역할을 수행한다.
3. 전단 변형과 기하학적 변화
구조 요소 내부에 가해지는 응력은 물체의 물리적 상태를 결정한다.[4][1][2] 물체에 응력이 가해지면 그 결과로 변형이 발생하게 된다.[4][1][2] 예를 들어 고무줄을 잡아당기면 길이가 늘어나는 것처럼, 모든 재료는 외부 하중에 반응하여 형상이 변화한다.[4][1][2]
따라서 전단 응력의 핵심 개념은 단순히 힘의 크기를 측정하는 것에 그치지 않고, 그로 인해 발생하는 구체적인 영향과 해석 기준을 연결하여 이해해야 한다.[4][1][2] 평행한 층이 서로 미끄러지는 전단 과정, 직사각형 단면이 평행사변형으로 변하는 현상, 응력 적용에 따른 재료의 형상 변화는 서로 분리된 항목이 아니라 동일한 물리적 현상을 설명하는 유기적인 연결 고리로 다루어져야 한다.[4][1][2]
전단 변형은 단면의 길이 변화보다 각도의 변화가 더 두드러지게 나타나는 변형 방식이다.[4] 작은 변형 범위에서는 이러한 각도 변화가 전단 변형률로 표현되며, 재료가 외부 하중을 제거했을 때 원래 형상으로 되돌아가는 탄성 거동과 영구적인 흔적이 남는 소성 거동을 구분하는 기준이 된다.[4] 즉, 전단 응력은 물체 내부의 상대적 미끄러짐을 유도하는 동시에, 재료가 어느 범위까지 복원 가능한 상태를 유지하는지 판별하게 해 주는 물리량이다.
실제 공학 문제에서는 전단 변형을 구조의 형상 변화만으로 해석할 수 없다. 접착층, 얇은 판재, 다층 구조처럼 층간 상대 이동에 민감한 요소에서는 미세한 전단 변형이 균열, 박리, 미끄럼 파손의 출발점이 될 수 있다.[3] 따라서 전단 응력이 작용하는 부재를 분석할 때는 하중의 크기와 방향뿐 아니라 단면 형상, 재료의 복원성, 접합 상태를 함께 살펴야 한다.[3][4] 이런 접근은 전단 응력을 단순한 힘의 평형 문제가 아니라, 구조물의 안정성과 수명을 결정하는 설계 변수로 이해하게 만든다.
4. 유체 역학에서의 전단 응력
유체 내에서 발생하는 전단-응력은 액체나 기체가 흐름에 저항하는 성질인 점도와 밀접한 관계를 가진다. 점도는 유체의 흐름을 방해하는 내부 마찰력을 의미하며, 이는 유동이 발생할 때 입자 간의 상호작용을 통해 나타난다.[1] 유체 내부에 가해지는 전단 응력은 유체의 층과 층 사이에서 발생하는 미끄러짐 현상에 대응하여 흐름의 양상을 결정짓는 핵심적인 물리량이다.
뉴턴의 점성 법칙은 이러한 유체의 역학적 거동을 수학적으로 정의한다. 이 법칙에 따르면, 유체에 가해지는 전단-응력은 전단율에 비례하며, 그 비례 계수는 해당 유체의 점도와 같다.[2] 여기서 전단율은 유체의 속도 구배를 나타내는 물리량으로, 유동층 사이의 속도 차이가 발생하는 정도를 의미한다. 즉, 유체가 흐르는 속도가 빨라지거나 층간 속도 차이가 커질수록 재료 내부에는 더 큰 전단 응력이 형성된다.
유동 내에서의 전단 응력과 전단율은 서로 구분되는 개념이다. 전단 응력은 단위 면적당 가해지는 힘의 크기를 나타내는 물리적 강도인 반면, 전단율은 유체의 변형 속도를 나타내는 기하학적 변화율에 해당한다. 뉴턴 유체와 같은 이상적인 모델에서는 이 두 값 사이의 선형적인 관계가 유지되지만, 실제 환경에서의 복잡한 흐름에서는 점도의 변화에 따라 비선형적인 양상이 관찰될 수 있다. 이러한 원리는 유체 역학 및 공학 설계 분야에서 유동 제어와 저항 분석을 수행하는 기초가 된다.
5. 구조 역학 및 재료 역학적 관점
구조역학의 관점에서 보에 가해지는 횡단 전단(Transverse Shear)은 구조물의 안정성을 결정하는 중요한 요소이다. 정역학에서 다루는 강체와 달리, 실제 모든 물체는 변형성을 가진 변형체로서 외부 하중에 반응한다.[5] 따라서 외부 힘이 가해지면 물체 내부에는 이를 상쇄하려는 내력이 발생하며, 이 과정에서 전단-응력과 수직 응력이 동시에 형성된다.
굽힘 모멘트(Bending Moment)와 전단력(Shear Force)은 보의 길이 방향을 따라 상호작용하며 작용한다.[3] 일반적으로 굽힘 모멘트는 재료 내부에 수직 응력을 유발하며, 이는 구조물의 설계 기준에서 매우 중요한 역할을 수행한다. 그러나 횡단 하중이 존재하는 상황에서는 전단력이 동시에 발생하므로, 모멘트 선도와 전단력 선도를 함께 분석하여 내부의 응력 분포를 파악해야 한다.
정역학적 평형 상태를 유지하는 구조물 내에서 발생하는 응력은 평형 방정식을 통해 계산된다. 외부 하중에 의해 발생하는 응력 분포는 재료의 기하학적 형상과 하중의 위치에 따라 달라진다. 특히 보의 단면에서의 전단-응력은 굽힘에 의한 수직 응력과 결합되어 복합적인 변형을 일으킨다. 이러한 내부 응력의 계산은 구조물이 파손되지 않고 안전하게 기능을 수행할 수 있는지 판단하는 기초가 된다.[3][5]
6. 공학적 중요성 및 고장 원인
기계적 고장은 구조물의 안정성을 해치는 치명적인 요소로 작용하며, 그 중심에는 전단-응력이 존재한다. 재료의 표면에 평행하게 작용하는 힘은 내부 입자들 사이의 미끄러짐을 유도하여 물리적 결함을 생성한다.[2] 이러한 현상은 단순한 변형을 넘어 재료 역학적 관점에서 구조물의 파손을 결정짓는 핵심적인 지표가 된다. 설계 단계에서 전단 응력을 적절히 제어하지 못할 경우, 재료 내부의 입자 간 결합이 약화되면서 예상치 못한 형태의 손상이 발생한다.
보(Beam)과 같은 구조물에 횡하중이 가해지면, 구조물의 길이 방향을 따라 전단력과 굽힘 모멘트가 동시에 작용하게 된다.[3] 이때 발생하는 굽힘 모멘트는 주로 수직 응력을 유발하며, 이는 설계 기준에서 보 강도를 결정하는 주요 요인이 된다. 그러나 전단력에 의해 발생하는 전단 응력 또한 구조물의 건전성을 위협하는 중요한 변수이다. 특히 하중에 의한 응력 분포를 분석할 때, 수직 응력과 전단 응력이 복합적으로 작용하는 양상을 정확히 파악해야 한다.
공학적 설계 시에는 다양한 응력 유형을 고려하여 구조물의 안전율을 확보해야 한다. 재료의 표면과 평행한 방향으로 가해지는 힘은 전단 변형을 일으키며, 이는 구조적 결함으로 이어질 수 있다. 따라서 구조 역학 및 재료 공학 분야에서는 하중에 따른 응력 분포를 계산하고, 이를 통해 발생 가능한 고장 원인을 사전에 예측한다. 설계자가 전단 응력의 특성을 간과할 경우, 재료가 견딜 수 있는 한계치를 초과하여 급격한 구조적 붕괴가 일어날 위험이 있다.[2]
