축전기는 전하를 일시적으로 저장하고 필요할 때 빠르게 방출하는 전자 부품이다.[1] 두 개의 도체 사이에 유전체를 두어 전기장을 만드는 구조로 이해하면, 같은 회로라도 응답 속도가 왜 달라지는지 파악하기 쉽다.[6]
1. 개요
2. 물리적 원리와 구조
가장 전형적인 축전기는 두 금속판을 일정 간격으로 마주 보게 놓은 평행판 구조이다. 한쪽 판에 전하가 모이면 반대쪽 판에는 반대 부호의 전하가 유도되고, 그 사이의 유전체가 전기장 분포를 바꿔 저장 가능한 전하량을 좌우한다.[1][6]
전하가 이동하는 동안 양단의 전압은 점차 올라가며, 공급 전압과 같아지면 충전이 사실상 멈춘다.[1] 이 때문에 축전기는 계속 전류를 소모하는 장치가 아니라, 전하의 이동을 잠시 받아들이는 저장 장치로 이해할 수 있다.[6]
전해 축전기처럼 극성이 있는 소자는 한쪽 단자를 분명히 구분해야 한다. 극성이 잘못 연결되면 손상이나 성능 저하가 생길 수 있으므로, 회로 설계와 실험에서는 표기 확인이 중요하다.[5]
3. 정전용량의 정의
정전용량은 축전기가 전하를 얼마나 저장할 수 있는지를 나타내는 물리량이다. 같은 전압에서 더 많은 전하를 담을수록 정전용량이 크다고 말한다.[1][6]
정전용량은 보통 로 정의한다. 여기서 는 전하량, 는 축전기 양단 전압이다. 즉 같은 전압이라면 저장 전하가 많을수록 가 커지고, 같은 정전용량이라면 전압이 높아질수록 저장 전하도 함께 늘어난다.[1]
이 값은 도체의 배열, 유전체의 성질, 그리고 전체 회로이론에서의 연결 방식에 따라 달라진다.[6] 축전기에 저장되는 에너지는 로 표현할 수 있다.[6] 이 관계는 전압이 조금만 올라가도 저장 에너지가 빠르게 커질 수 있음을 보여 주며, 축전기의 정격 전압을 확인해야 하는 이유도 설명해 준다.
4. 배터리와의 비교
축전기와 배터리는 모두 전기 에너지를 다루지만, 저장 방식은 다르다. 배터리는 화학 반응을 통해 에너지를 저장하고, 축전기는 전기장에 에너지를 저장한다.[4][6]
이 차이 때문에 배터리는 비교적 큰 에너지를 오래 공급하는 데 유리하고, 축전기는 짧은 시간에 빠르게 충방전하는 데 유리하다.[4][7] 따라서 배터리는 지속 전원에, 축전기는 순간 응답과 전압 안정화에 더 잘 맞는다.
실제 회로에서는 두 소자를 서로 보완적으로 쓰는 경우가 많다. 배터리가 기본 전원을 담당하고, 축전기가 순간적인 전압 출렁임을 흡수해 전체 회로의 동작을 안정시킨다.[7]
5. 회로에서의 역할
직류(DC) 회로에서 축전기는 처음에는 전하를 받아들이지만, 충전이 끝나면 거의 전류를 흐르게 하지 않는다. 그래서 DC를 차단하거나 지연시키는 성질이 나타난다.[7]
교류(AC) 회로에서는 전압의 방향이 주기적으로 바뀌므로 축전기도 계속 충전과 방전을 반복한다. 그 결과 교류 신호는 상대적으로 잘 통과하고, 신호의 주파수에 따라 통과 정도가 달라진다.[7]
이 성질 때문에 축전기는 필터 회로, 결합 회로, 평활 회로에 널리 쓰인다. 저항과 함께 쓰이면 시상수를 만들 수 있고, 전원 회로의 리플을 줄여 출력 전압을 더 매끄럽게 만든다.[2][7]
실험에서는 직류 전원공급기, 저항, 멀티미터, 초시계를 조합해 충전 곡선을 측정하고, 시간에 따른 전압 변화를 통해 시상수와 정전용량을 추정한다.[2]
6. 종류 및 실험적 특성

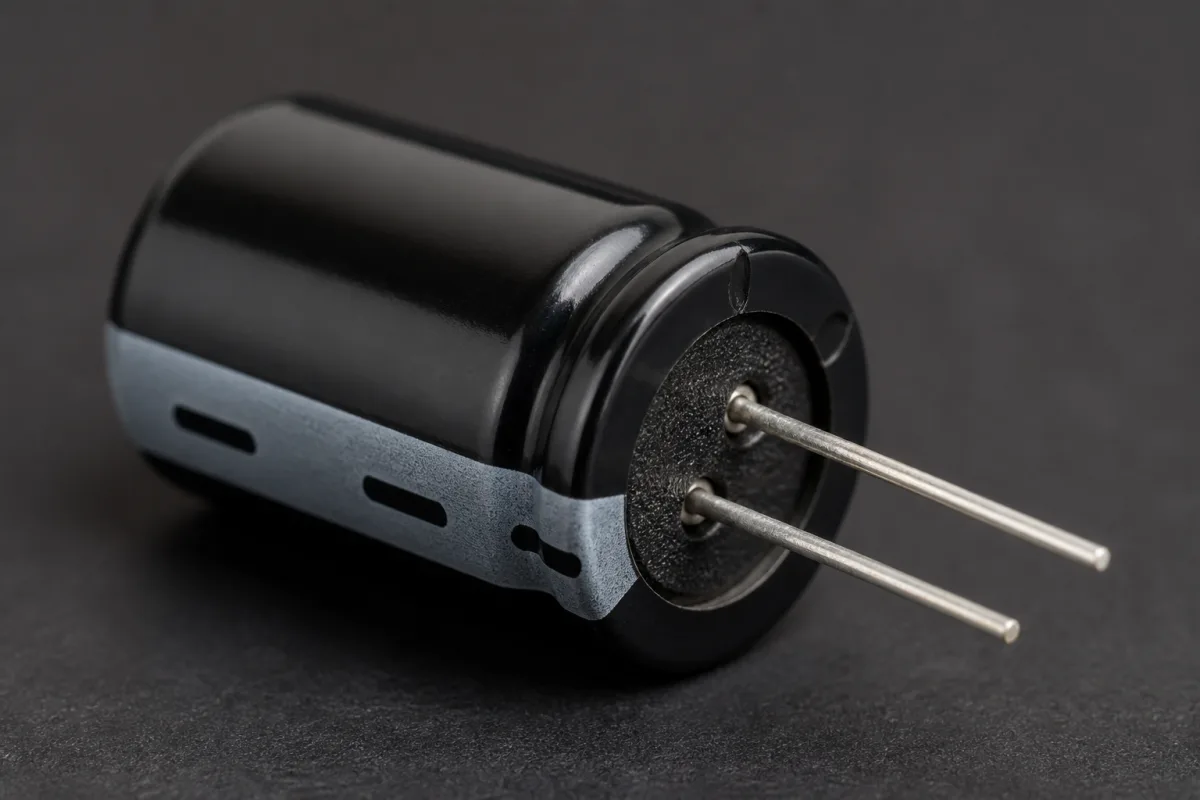

전해 축전기는 실험과 전자회로에서 자주 쓰이는 대표적인 극성 축전기이다. 몸체에 음극 표시가 있으며, 이를 전원공급기의 마이너스 단자와 맞춰 연결해야 한다.[5]
같은 용량이라도 정격 전압과 극성 조건을 함께 봐야 하며, 실험 중 극성을 바꾸면 내부 손상이나 발열이 생길 수 있다.[5] 그래서 연결 전에 표시를 다시 확인하는 습관이 중요하다.
충전 특성을 측정할 때는 저항값에 따라 충전 속도가 달라진다. 저항이 커질수록 전류는 줄고, 전압이 목표값에 도달하는 데 더 오래 걸린다.[2]
이런 실험은 축전기가 단순한 저장 부품이 아니라, 시간에 따라 변하는 회로 응답을 만들어 내는 소자라는 점을 보여 준다.[1][2]
