1. 개요
회로이론은 전기 회로 내에서 전하의 흐름과 에너지의 전달 방식을 수학적, 물리적으로 규명하는 전기공학의 기초 학문이다.[3] 이 학문은 전류, 전압1, 저항과 같은 핵심적인 물리량 사이의 상호작용을 분석하며, 회로를 구성하는 다양한 소자들의 동작 원리를 다룬다.[1] 특히 옴의 법칙과 키르히호프의 법칙을 바탕으로 복잡한 전기 시스템의 거동을 예측하고 모델링하는 것을 핵심 메커니즘으로 삼는다.[7]
전통적인 직류 회로 분석에서 시작하여 교류 회로 및 주파수 응답 특성으로 연구 범위가 확장되어 왔다. 관측되는 전기 신호의 형태에 따라 정상 상태 분석과 과도 현상을 구분하여 다루며, 회로의 구성 방식에 따라 직렬 회로와 병렬 회로의 특성 차이를 연구한다.[1] 지역적 또는 환경적 요인에 따라 임피던스나 리액턴스의 변화가 발생할 수 있으므로, 이를 정밀하게 계산하는 과정이 필수적이다.[7]
회로이론은 현대 전자 시스템의 설계와 분석을 가능하게 하는 근간이 되는 학문적 토대이다. 반도체를 이용한 집적 회로 설계부터 대규모 전력 계통의 운영에 이르기까지, 모든 전자 기기의 동작은 회로이론적 원리에 기반한다.[7] 따라서 이 학문을 통해 도출된 회로 방정식은 제어 공학, 신호 처리, 통신 공학 등 다양한 후속 학문 분야에서 시스템의 안정성과 효율성을 검증하는 도구로 활용된다.[1]
회로의 복잡도가 증가함에 따라 비선형 회로나 시변 회로와 같이 변동성이 큰 사례에 대한 정밀한 해석 능력이 요구된다. 전자기학적 효과가 무시할 수 없을 정도로 커지는 고주파 영역에서는 단순한 모델링만으로는 한계가 존재하며, 이는 설계 과정에서 발생할 수 있는 오류의 위험을 높인다.[7] 따라서 변화하는 기술 환경에 맞춰 더욱 고도화된 수치 해석 기법과 시뮬레이션 기술을 결합한 분석 체계가 지속적으로 발전하고 있다.[1]
2. 기초 전기 용어 및 물리량
전류는 전하의 흐름을 의미하며, 단위 시간당 특정 단면을 통과하는 전하의 양으로 정의한다.[1] 전기장 내에서 전자와 같은 전하 운반자가 이동하면서 회로에 에너지를 전달하는 물리적 현상이 발생한다. 전류의 크기는 암페어를 사용하여 나타내며, 이는 회로 내에서 전하가 얼마나 활발하게 움직이는지를 결정하는 핵심 지표가 된다.
전압1은 두 지점 사이의 전위차를 나타내는 물리량으로, 전기적 에너지의 차이를 의미한다.[7] 전위가 높은 곳에서 낮은 곳으로 전하가 이동하려는 성질을 유도하며, 그 단위는 볼트를 사용한다. 전압1은 전원에 의해 생성되어 도체를 통해 전하를 이동시키는 원동력 역할을 수행한다.
저항은 도체 내부에서 전하의 흐름을 방해하는 성질을 뜻하며, 단위는 옴으로 표기한다. 저항의 크기에 따라 전류의 세기가 달라지며, 이는 옴의 법칙을 통해 수학적으로 설명된다. 전기적 표기법을 통해 각 물리량 사이의 관계를 정의함으로써 회로 내의 복잡한 전기적 거동을 정밀하게 분석하고 예측할 수 있다.
3. 회로 구성 요소와 기본 법칙
직류(DC) 회로는 전하의 흐름이 시간에 따라 변하지 않는 상태를 유지하는 전기 회로의 한 형태이다. 이러한 회로를 구성하기 위해서는 전원, 도선, 부하와 같은 필수적인 요소들이 필요하다. 전원은 전위차를 형성하여 전하가 이동할 수 있는 동력을 제공하며, 도선은 전하가 이동할 수 있는 물리적인 통로 역할을 수행한다.[1] 부하는 회로 내에서 전기 에너지를 소비하거나 변환하는 장치를 의미한다.
회로를 구성하는 기본 소자들은 각각 고유한 물리적 특성을 지닌다. 저항은 전류의 흐름을 방해하여 에너지를 열로 소모하는 성질을 가지며, 축전기는 전기 에너지를 전계의 형태로 저장한다. 또한 인덕터는 전류의 변화에 대응하여 자기장 형태로 에너지를 축적하는 특성을 보인다.[7] 이러한 소자들이 결합하여 형성된 회로의 동작을 이해하기 위해서는 각 소자의 전압1과 전류 관계를 정의하는 물리 법칙을 적용해야 한다.
전기 회로의 해석을 위해서는 키르히호프의 법칙이 핵심적으로 사용된다. 키르히호프의 전류 법칙(KCL)은 회로 내의 임의의 마디로 유입되는 전류의 합과 유출되는 전류의 합이 같다는 전하량 보존 법칙에 근거한다. 반면 키르히호프의 전압 법칙(KVL)은 폐회로를 따라 한 바퀴 돌았을 때 전압 변화의 총합이 0이 된다는 에너지 보존 법칙을 바탕으로 한다.[7] 이러한 법칙들을 활용하면 복잡한 회로망 내의 미지수들을 수학적으로 산출할 수 있다.
4. 회로 해석 및 시뮬레이션 방법론
회로도는 회로 내의 구성 요소와 이들의 연결 관계를 기호로 나타낸 도면이다. 설계자는 회로도를 작성하고 편집함으로써 전압1과 전류가 흐르는 경로를 논리적으로 설계한다. 이러한 도면 작성 과정은 실제 물리적 회로를 제작하기 전, 전기적 연결의 타당성을 검토하는 필수적인 단계이다.[1]
LRC 회로와 같은 동적 회로는 인덕터, 저항, 축전기가 결합하여 시간에 따라 변화하는 특성을 나타낸다. 이러한 회로의 동작을 분석하기 위해서는 미분 방정식을 활용하여 전하의 흐름과 에너지의 저장 및 방출 과정을 수학적으로 규명해야 한다.[7] 직류 회로와 달리 교류 환경에서의 동적 회로는 위상차와 임피던스를 고려한 정밀한 해석이 요구된다.
시뮬레이터를 활용하면 실제 부품 없이도 회로 내의 전압1 및 전류 변화를 시각적으로 확인할 수 있다.[1] 컴퓨터 시뮬레이션 기술은 복잡한 회로 모델을 가상 환경에서 구동하여 파형을 관찰하고, 설계 오류를 사전에 찾아내는 데 기여한다. 이를 통해 설계자는 다양한 입력 신호에 따른 회로의 응답 특성을 효율적으로 검증할 수 있다.
5. 회로 설계 및 실습 도구
현대적인 회로 설계 과정에서는 물리적인 전자 부품을 직접 조립하기에 앞서 온라인 회로 시뮬레이터를 활용하여 회로의 동작을 검증한다. 이러한 시뮬레이션 도구는 직류 회로의 구성 요소를 가상 환경에서 배치하고 전류와 전압1의 흐름을 시각적으로 확인할 수 있는 기능을 제공한다.[1] 사용자는 전지, 저항, 전선 등을 가상으로 연결하며 회로의 논리적 타당성을 검토할 수 있으며, 이는 실제 실험에서 발생할 수 있는 단락이나 부품 손상 위험을 사전에 방지하는 데 기여한다.

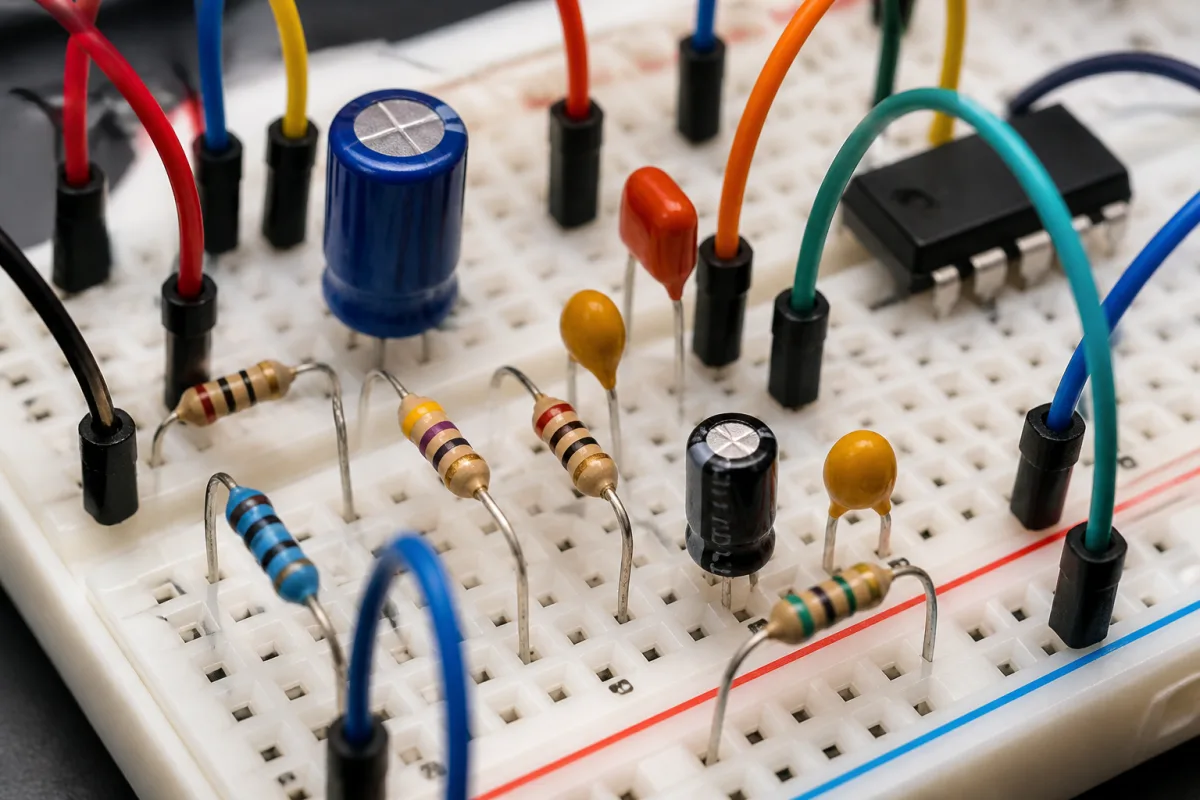

Tinkercad와 같은 플랫폼은 브레드보드를 이용한 회로 구성 실습을 지원하여 학습자가 실제 전자 시스템의 구조를 직관적으로 이해하도록 돕는다. 이러한 도구들은 단순한 이론 학습을 넘어 인터랙티브 교재로서의 역할을 수행하며, 사용자가 매개변수를 실시간으로 변경함에 따라 변화하는 회로의 상태를 관찰할 수 있게 한다. 이를 통해 전기 회로의 복잡한 상호작용을 시각화된 데이터로 학습할 수 있으며, 공학 교육 분야에서 실무적인 설계 역량을 배양하는 수단으로 활용된다.[7]
또한, 고도화된 전자 시스템 설계 및 분석을 위해서는 소프트웨어를 통한 체계적인 제품 개발 프로세스가 요구된다. 현대의 설계 환경은 인공지능 기술과 결합하여 워크플로우를 최적화하는 방향으로 발전하고 있으며, 이는 설계자가 계획 단계부터 실제 구현까지의 과정을 효율적으로 관리할 수 있도록 지원한다. 이러한 기술적 도구들은 팀 단위의 협업 과정에서 발생하는 복잡한 문제를 해결하고, 설계의 속도와 정확도를 높여 정밀한 회로 분석을 가능하게 한다.
6. 회로이론의 응용 분야
회로이론은 전자 시스템을 설계하는 과정에서 필수적인 기초 데이터를 제공한다. 설계자는 이론적 분석을 통해 전압1, 전류, 저항 사이의 관계를 규명하고, 이를 바탕으로 최적화된 회로 설계를 수행한다.[7] 이러한 데이터는 실제 하드웨어를 제작하기 전, 시스템의 안정성과 효율성을 예측하는 근거가 된다.
학술적 측면에서 회로이론은 공학적 논리를 구축하는 핵심적인 학문적 토대이다. 연구자들은 직류 회로와 교류 회로의 특성을 분석하여 새로운 전자 부품이나 반도체 기술의 동작 원리를 규명한다.[1] 이는 복잡한 전기 회로의 거동을 수학적으로 모델링하고, 물리적 현상을 논리적으로 설명할 수 있는 체계를 마련하는 데 기여한다.
현대의 전자 제품 개발 프로세스는 회로이론의 원리를 바탕으로 고도화된 제품 개발 시스템과 연계된다. 현대의 제품 관리 및 개발 환경에서는 인공지능 기술을 활용한 워크플로우가 도입되어, 설계 단계부터 제품 출시까지의 과정을 효율화한다.[2] 이러한 기술적 흐름 속에서도 회로의 물리적 동작을 정의하는 이론적 원리는 제품의 성능과 신뢰성을 결정짓는 핵심 요소로 작용한다.
