항복 강도는 재료가 소성-변형을 시작하는 응력으로, 응력-변형률-선도와 인장 시험에서 핵심적으로 읽는 값이다.[1][2]

1. 개요

항복 강도는 재료가 응력을 더 받더라도 더 이상 완전히 되돌아오지 않는 소성-변형을 시작하는 지점의 응력이다.[1][2] 응력-변형률-선도에서 이 값은 재료의 탄성 거동이 끝나고 영구 변형이 눈에 띄기 시작하는 순간을 나타내며, 구조 설계와 품질 관리에서 중요한 기준으로 사용된다.[1][4] 특히 금속처럼 연성 거동을 보이는 재료에서는 탄성 한계와 함께 항복 강도를 읽어야 재료의 실제 사용 한계를 이해하기 쉽다.[1][3]

2. 정의

항복 강도는 단순히 "잘 버티는 힘"이 아니라, 재료가 탄성 구간을 지나 소성-변형으로 넘어가는 경계의 응력이다.[1][5] 이상적인 재료라면 항복점이 뚜렷하게 보이지만, 실제 많은 재료는 선형 구간에서 부드럽게 벗어나기 때문에 실험에서는 보통 0.2% 오프셋 방법으로 항복 강도를 정한다.[1][5]

이 때문에 항복 강도는 탄성 한계, 항복점, 인장강도와 서로 관련이 있지만 같은 개념은 아니다. 탄성 한계는 원래 형태로 복귀할 수 있는 최대 범위를 뜻하고, 항복점은 항복이 시작되는 특정 지점을 가리키며, 인장강도는 파단 직전까지 견딜 수 있는 최대 응력을 뜻한다.[1][4]

3. 측정 방법

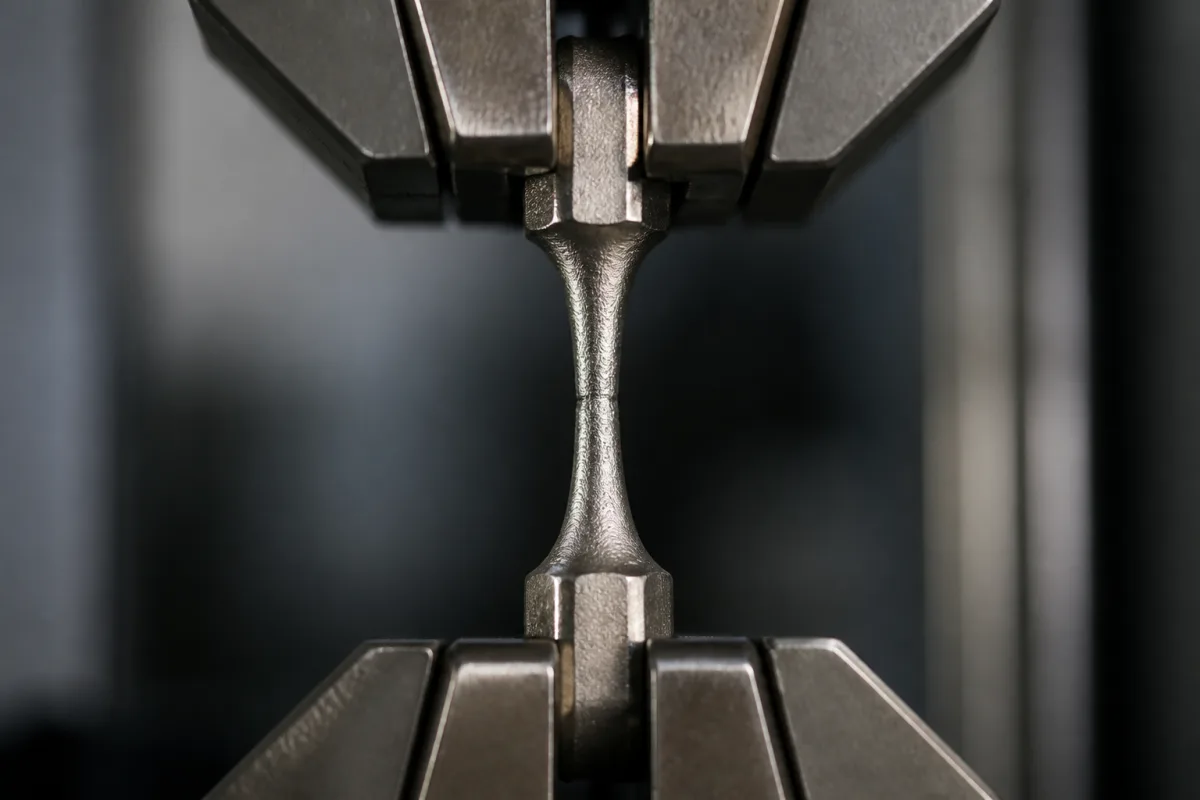

금속 재료의 항복 강도는 보통 인장 시험으로 구한다. ASTM E8/E8M과 ISO 6892-1은 금속 재료의 인장 시험을 다루며, 이 시험을 통해 항복 강도, 항복점, 인장강도, 연신율 같은 값을 얻을 수 있다.[2][3] 실무에서는 시편을 단축 인장하고, 초기 선형 구간의 기울기와 함께 응력-변형률-선도를 해석해 항복 강도를 읽는다.[2][5]

연속 항복이 뚜렷하지 않은 재료는 초기 직선부와 평행한 0.2% 오프셋 선을 사용해 항복 강도를 정하는 경우가 많다. 이 방법은 재현성이 높아 설계 기준과 비교에 유리하며, NASA 자료도 같은 오프셋 접근이 항복 강도 산정에 널리 쓰인다고 설명한다.[5]

4. 항복점과의 관계

연성 재료에서는 항복점이 뚜렷하게 나타나기도 하지만, 모든 재료가 그런 것은 아니다. ISO 6892-1은 상항복강도와 하항복강도처럼 불연속 항복 거동을 다루며, 일부 재료는 시험 조건에 따라 항복점이 분명하게 보인다.[3] 반대로 많은 합금과 구조용 재료는 연속적으로 변형되므로, 항복점보다 항복 강도라는 표현이 더 실용적이다.[1][4]

이 구분은 탄성-변형과 소성-변형을 혼동하지 않게 해 준다. 탄성 변형은 하중을 제거하면 원래 상태로 돌아오지만, 항복을 지난 뒤에는 복원이 완전하지 않다.[1][5]

5. 설계에서의 의미

설계에서는 항복 강도를 인장강도보다 먼저 보는 경우가 많다. MIT 자료는 연성 금속을 설계할 때 최대 인장강도보다 항복 응력이 더 자주 쓰인다고 설명하며, 이는 부품이 파단되기 전에도 이미 영구 변형으로 기능을 잃을 수 있기 때문이다.[4] 그래서 기계, 항공우주, 토목 분야에서는 재료 선택, 허용 응력 설정, 안전율 산정에 항복 강도를 널리 활용한다.[2][4]

철근이 들어간 구조처럼 재료가 함께 작용하는 경우에도 항복 강도는 중요하다. 철근은 항복 이후에도 구조 거동에 큰 영향을 주기 때문에, 콘크리트의 압축강도만 보는 것보다 철근의 항복 특성을 함께 확인해야 실제 구조 거동을 더 정확히 예측할 수 있다. 강성과 함께 보는 이유도 여기에 있다.[4]

6. 같이 보기

이 항목들은 항복 강도의 해석에서 자주 함께 확인하는 개념이다.[4]
