1. 개요
진동자는 특정 물리적 상태를 반복적으로 변화시키며 진동을 일으키는 장치나 시스템을 의미한다. 물리적 관점에서 진동은 물체가 평형 상태를 중심으로 일정한 주기를 가지고 반복적으로 움직이는 현상을 말하며, 단순 조화 운동은 이러한 움직임의 가장 기본적인 형태이다.[1] 진동자는 에너지를 축적하고 방출하는 과정을 통해 주기와 주파수를 가진 신호를 생성하거나 유지하는 역할을 수행한다.[3]
진동 현상은 파동의 발생과 전파에 있어 핵심적인 메커니즘으로 작용한다. 비틀림 파동과 같은 진행파나 정상파는 모두 개별 지점의 진동이 결합하여 나타나는 결과물이다.[2] 전자 회로 분야에서는 양의 되먹임을 이용한 발진기를 통해 외부 입력 신호 없이도 사인파, 사각형파, 삼각형파와 같은 다양한 형태의 교류 신호를 스스로 만들어낼 수 있다.[5]
이러한 진동 현상은 자연계와 공학 시스템 전반에서 매우 중요한 위치를 차지한다. 기타 줄을 튕겼을 때 발생하는 일정한 음조는 현의 진동이 소리라는 파동으로 변환되는 대표적인 사례이다.[3] 또한 질량과 용수철이 결합된 시스템이나 LC 회로와 같이두개 이상의 요소가 연결된 결합 진동 시스템은 물리적, 전기적 신호의 상호작용을 이해하는 데 필수적인 기초가 된다.[1]
진동은 시스템의 안정성과 신호의 정확성에 직접적인 영향을 미치기 때문에 정밀한 제어가 요구된다. 감쇠 진동이나 강제 진동과 같이 외부 환경과의 상호작용에 따라 진동의 양상이 변화하며, 이는 시스템의 에너지 손실이나 공진 현상으로 이어질 수 있다.[1] 따라서 진동자의 특성을 파악하고 위상 변화를 조절하는 기술은 현대 물리학과 전자 공학의 핵심적인 과제이다.[3]
2. 물리학적 원리와 분류
단순 조화 진동은 진동자가 평형 상태를 중심으로 일정한 주기를 가지고 반복적으로 움직이는 가장 기본적인 형태이다. 이 운동은 질량과 용수철로 구성된 시스템이나 진자와 같은 단순한 물리적 체계에서 관찰된다.[3] 단순 조화 진동의 운동을 기술하기 위해서는 주기, 진동수, 그리고 위상차와 같은 개념이 사용된다.[3] 이러한 운동은 에너지가 보존되는 이상적인 상태를 가정하며, 시스템의 운동 방정식을 통해 수학적으로 정의된다.
실제 환경에서의 진동은 에너지가 소실되는 감쇠 조화 진동의 특성을 나타낸다. 외부의 저항이나 마찰로 인해 진동의 진폭이 점차 줄어드는 현상이 발생하며, 반대로 외부에서 주기적인 힘을 가해 진동을 유지하거나 증폭시키는 구동 조화 진동이 나타나기도 한다.[1] 이러한 현상은 파동의 발생과 전파 과정에서도 중요한 역할을 수행한다.[2]
두 개 이상의 진동 시스템이 상호작용하며 에너지를 주고받는 현상을 결합 진동이라 한다. 이는 용수철로 연결된 두 개의 질량 시스템이나, 인덕턴스와 축전기가 결합된 LC 회로 등을 통해 구현될 수 있다.[1] 결합된 시스템은 단일 진동자와 달리 복잡한 운동 양상을 보이며, 연결된 구성 요소의 개수에 따라 진동의 모드가 달라지는 특성을 가진다.[1]
3. 진동의 주요 물리량
진동을 정량적으로 분석하기 위해서는 운동의 시간적 특성을 나타내는 핵심적인 물리량들을 정의해야 한다. 가장 기본적인 개념 중 하나인 주기는 물체가 한 번의 완전한 진동을 수행하는 데 걸리는 시간을 의미한다.[1] 이는 시스템이 동일한 상태를 반복하기 위해 필요한 최소한의 시간 간격으로 측정된다. 주기는 단순 조화 운동을 수행하는 질량과 용수철 시스템과 같은 물리적 체계에서 운동의 규칙성을 파악하는 기초 자료가 된다.[3]
주파수는 단위 시간당 발생하는 진동의 횟수를 나타내는 물리량이다. 주기가 한 번의 반복에 소요되는 시간이라면, 주파수는 특정 시간 동안 얼마나 많은 반복이 일어나는지를 보여주는 역수 관계의 개념이다.[1] 파동의 특성을 기술할 때 주파수는 매우 중요한 역할을 하며, 음향학적 관점에서 기타 줄을 튕겼을 때 발생하는 일정한 음조를 결정하는 요소가 된다.[3] 주파수의 변화는 시스템이 전달하는 에너지의 특성과 직결된다.
진동 횟수를 측정할 때 정확성을 확보하기 위해서는 시스템의 운동 상태를 정밀하게 관찰해야 한다. 단순 조화 운동을 하는 물체의 경우, 위상의 변화를 고려하여 운동 방정식을 작성함으로써 시간 흐름에 따른 위치 변화를 정확히 기술할 수 있다.[3] 이러한 물리량들은 결합 진동과 같이 복잡한 시스템의 거동을 이해하는 데에도 핵심적인 지표로 활용된다.[1]
4. 전자 회로에서의 진동자
전자 발진기는 전기 신호를 생성하기 위해 양의 피드백 구조를 활용하는 장치이다. 이 시스템은 증폭기의 출력 신호 중 일부를 다시 입력 신호로 되돌리는 과정을 거친다. 이때 피드백되는 신호가 원래의 입력 신호와 위상이 일치하도록 설계하는 것이 핵심이다.[1] 이러한 위상 일치는 신호의 세기를 지속적으로 강화하여 일정한 주기를 가진 신호를 유지하게 한다.[5]
회로 내에서 발생하는 양의 피드백은 신호의 진폭을 점진적으로 증가시킨다. 만약 피드백 신호와 입력 신호 사이의 위상차가 적절히 조절되지 않으면 신호는 오히려 감쇄될 수 있다.[1] 따라서 진동자 설계 시에는 특정 주파수에서 신호가 안정적으로 유지될 수 있도록 위상 조건을 정밀하게 제어해야 한다.[5]
전자 회로를 이용한 진동 과정은 에너지의 지속적인 공급을 전제로 한다. 전원으로부터 공급된 에너지는 피드백 루프를 통해 신호의 손실을 보충하며, 이를 통해 파형이 끊기지 않고 반복된다.[5] 이러한 원리는 통신 장비나 시계의 발진기 등 다양한 전자 기기에서 필수적인 역할을 수행한다.

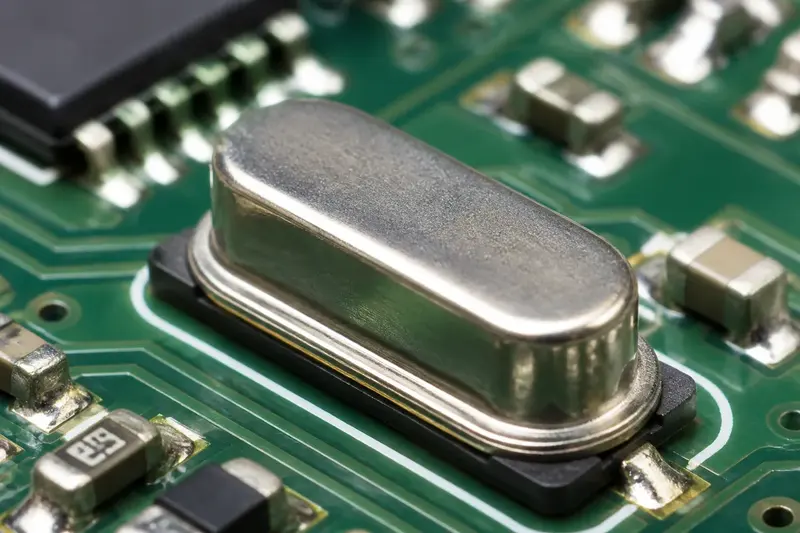

5. 수정 진동자와 압전 효과
압전 효과(Piezoelectric Effect)는 특정 결정 구조를 가진 물질에 기계적 에너지를 가했을 때 전하가 발생하는 물리적 현상을 의미한다. 이러한 현상은 결정 내부의 전하 분포가 외부 압력에 의해 불균형을 이루며 전기적 신호를 생성하는 원리에 기반한다. 반대로 결정에 전압을 인가하면 물리적인 변형이 일어나는 역압전 효과도 함께 나타난다. 이러한 특성은 단순 조화 운동의 원리와 결합하여 정밀한 진동 제어를 가능하게 한다.[3] 결정의 변형과 전기적 신호 사이의 상호작용은 물리적 에너지를 전기적 에너지로 변환하는 핵심적인 역할을 수행한다.
수정 진동자를 이용하면 매우 미세한 질량의 변화를 정밀하게 측정할 수 있다. 수정 진동자의 표면에 측정하고자 하는 대상의 질량이 부착되면, 진동자의 고유한 진동수와 주기(Period)에 변화가 발생한다.[3] 진동은 파동의 특성을 가지며, 특정 지점에서의 진동은 정상파의 형태로 나타나기도 한다.[2] 질량의 증가로 인해 발생하는 주기의 변화를 정밀하게 분석하면, 육안이나 일반적인 도구로는 감지할 수 없는 극미량의 질량까지 정량적으로 산출할 수 있다. 이는 진동 시스템의 물리적 특성을 이용한 고도의 측정 방식이다.
초정밀 저울의 작동 메커니즘 또한 이러한 압전 소자의 물리적 특성을 극대화하여 설계된다. 외부에서 가해지는 힘이나 무게는 압전 소자에 기계적 변형을 일으키며, 이는 즉각적인 전기적 신호로 변환된다. 변환된 신호는 회로를 거치며 데이터화되어 정밀한 무게 값으로 출력된다. 이러한 방식은 센서의 민감도를 높여 미세한 물리적 변화를 감지하는 데 매우 효과적이다. 결과적으로 수정 진동자와 압전 효과의 결합은 현대 정밀 계측 기술의 핵심적인 토대를 제공한다.
6. 산업적 응용 및 부품 기술
초음파 변환기 기술은 진동자의 원리를 활용하여 기계적 에너지를 전기적 에너지로, 또는 그 반대로 변환하는 핵심적인 분야이다. 이 장치는 초음파를 발생시키거나 수신하는 데 사용되며, 의료용 영상 진단 장치나 산업용 비파괴 검사 등 다양한 영역에서 운용된다. 변환기 내부의 진동 소자는 특정 주파수에서 공진하도록 설계되어 정밀한 신호 전달을 가능하게 한다.[1]
통신 단말기의 고도화에 따라 5G 이동통신 및 차세대 네트워크를 지원하기 위한 초소형 수정 진동자의 중요성이 증대되었다. 이러한 부품은 극도로 제한된 회로 기판 공간 내에서 안정적인 클록 신호를 생성해야 하므로, 소형화와 동시에 높은 주파수 안정도를 확보하는 기술이 요구된다. 특히 고주파 대역을 사용하는 현대의 무선 통신 환경에서는 미세한 위상 변화가 데이터 전송 품질에 직접적인 영향을 미치기 때문에 정밀한 제어가 필수적이다.
Wi-Fi 및 Bluetooth와 같은 근거리 무선 통신 규격을 충족하기 위해서는 소형 부품의 규격화된 성능이 뒷받침되어야 한다. 통신 모듈에 탑재되는 진동자 부품은 저전력 환경에서도 일정한 진폭을 유지하며 신호를 생성할 수 있어야 한다. 이를 위해 결정의 물리적 특성을 이용한 수정 진동자 기술은 전자 부품 산업에서 핵심적인 위치를 차지하며, 다양한 통신 프로토콜의 요구 사항에 맞춰 규격이 최적화되고 있다.[2]
