전기적 특성은 물질이 전류를 얼마나 잘 전달하거나 막는지를 설명하는 물리적 성질이다.[3] 이 특성은 도체, 부도체, 반도체를 구분하는 기본 기준 가운데 하나이며, 물질 내부에서 전하가 이동하는 방식은 전기 저항과 밀접하게 연결된다.[7]

전기적 특성은 재료의 고유한 성질로만 고정되지 않고, 온도, 구조, 크기, 재료 조성, 바이어스 조건에 따라 달라진다.[2] 그래서 반도체 소자를 설계할 때는 물질 자체의 성질뿐 아니라 공정과 동작 조건까지 함께 본다.

1. 물리적 배경

고체 물리학에서는 전기적 특성을 에너지 밴드 이론, 결정 고체, 전자, 정공의 관점에서 설명한다.[1] 전하 운반자가 어떤 에너지 상태에 놓이는지에 따라 물질이 금속, 반도체, 절연체처럼 다르게 행동한다.[1]

이 관점은 양자 물리와 통계 물리를 함께 사용해야 잘 보인다.[1] 같은 물질이라도 에너지 준위와 온도 분포가 달라지면 전기적 거동이 바뀌기 때문이다.

2. 도체와 절연체

도체는 전자가 비교적 자유롭게 이동하여 전류가 잘 흐르는 물질이다. 반대로 부도체는 절연성이 커서 전류 흐름을 억제한다. 반도체는 두 성질의 중간에 놓이며, 광전도성이나 온도 변화에 따라 전기 저항이 크게 달라진다.[6][7]

이 차이는 단순한 분류가 아니라 실제 사용 환경과 연결된다. 예를 들어 금속 배선은 낮은 저항이 중요하고, 절연 재료는 누설 전류를 줄이는 것이 중요하다. 반도체는 이런 양쪽 요구를 모두 조절할 수 있어 전자 소자의 핵심 재료가 된다.

3. 반도체 소자의 동작

PN 접합 다이오드의 전압-전류 관계, 금속-반도체 이종접합, 반도체 이종접합, MOSFET, Bipolar Transistor, JFET의 동작은 모두 전기적 특성에 의해 좌우된다.[1][2] 특히 바이어스를 바꾸면 공핍 영역과 캐리어 분포가 달라져 I-V 특성이 달라진다.[2]

실제 소자는 이상적인 모델과 다르게 움직이는 경우가 많아서 비이상적 특성을 따로 살펴야 한다.[1] 이 때문에 전기적 특성은 소자의 기능을 설명하는 보조 개념이 아니라, 동작 원리 자체를 정리하는 핵심 기준이 된다.

4. 공정과 구조

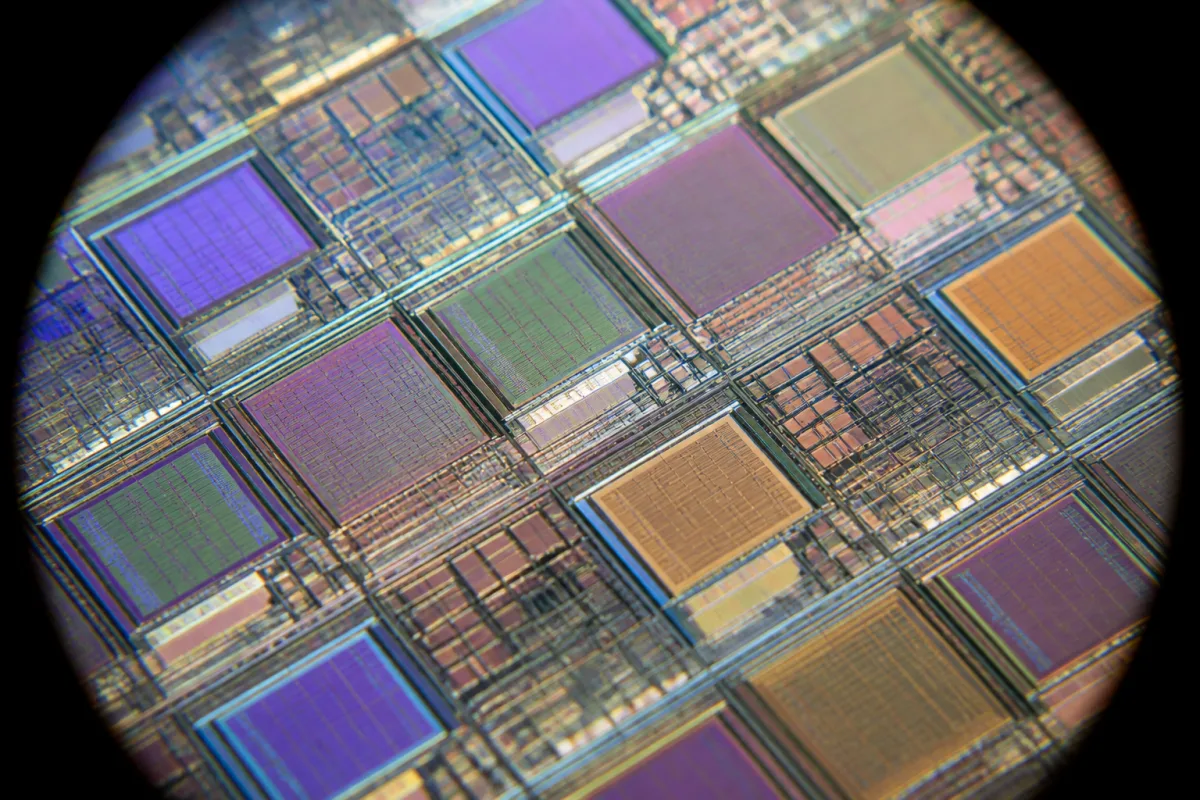

단결정 실리콘 웨이퍼 위에 박막을 쌓고 포토공정과 식각공정을 반복하면 회로 패턴과 적층 구조가 만들어진다.[10] 이런 구조적 변화는 공핍, 유효 커패시턴스, 전하 이동에 영향을 주며, 최종적으로 소자의 전기적 응답을 결정한다.[10]

반도체 제조에서 말하는 반도체 8대 공정은 이런 특성을 정밀하게 맞추기 위한 절차로 이해할 수 있다.[10] 따라서 공정 조건을 다루는 일은 곧 전기적 특성을 설계하는 일과 맞닿아 있다.

5. 전송 매체

전송 선로와 케이블은 낮은 전기 저항과 높은 절연성을 동시에 만족해야 한다.[3] 또한 유전율, 전력 손실, 내압성, 전자기파의 전파 특성은 신호 무결성과 직접 연결된다. 그래서 통신용 재료는 소자용 재료와 다른 기준으로 전기적 특성이 평가된다.

이 분야에서는 재료 선택뿐 아니라 선로의 두께, 층 구조, 주위 환경까지 함께 본다. 작은 설계 차이도 손실과 잡음에 영향을 주기 때문이다.
