대물렌즈는 물체에서 나온 빛을 받아 현미경이나 망원경에서 첫 번째 상을 만드는 렌즈이다. 망원경에서는 먼 물체의 상을 맺고, 현미경에서는 가까운 물체의 확대상을 만든다.[4] 현미경에서는 대물렌즈가 만든 상을 접안렌즈가 다시 확대해 관찰한다.[1][3]

1. 개요

현미경의 대물렌즈는 초점거리와 구조, 수차 보정 정도에 따라 여러 종류로 나뉜다. 렌즈에는 배율이 표시되며, 배율이 높은 렌즈일수록 길이가 길다고 설명되어 있다.[4]

현미경의 광학계에서 대물렌즈는 표본의 화상을 만드는 핵심 요소다. 대물렌즈의 배율만으로 관찰 결과가 정해지는 것은 아니며, 개구수와 해상도도 렌즈의 성능을 판단할 때 고려한다.[2][3]

2. 현미경에서의 역할과 배율

현미경의 광학계에서 대물렌즈는 표본의 화상을 만들고, 접안렌즈는 그 화상을 다시 확대한다.[2][3] 현미경의 전체 배율은 두 렌즈의 배율을 곱해 구한다.[1][3]

예를 들어 대물렌즈가 20배이고 접안렌즈가 10배이면 전체 배율은 200배이다.[1][3] 따라서 대물렌즈의 배율은 접안렌즈와 함께 관찰 배율을 결정하는 한 요소이다.[2]

3. 배율과 성능을 나타내는 지표

대물렌즈에는 4배, 10배, 40배, 50배 등 여러 배율이 있으며, 다른 자료에는 20배, 60배, 100배 렌즈도 제시되어 있다.[3][4] 배율과 함께 대물렌즈의 성능을 나타내는 지표로 개구수와 작동 거리가 쓰인다.[3]

개구수가 커지면 렌즈의 해상도와 밝기가 개선된다.[2] 현미경의 성능은 배율만으로 결정되지 않으므로, 렌즈를 고를 때는 표본과 관찰 목적을 바탕으로 배율과 개구수, 해상도를 살펴야 한다.[2]

4. 렌즈 종류와 수차 보정

렌즈를 통과하는 빛은 파장에 따라 굴절률이 달라 색수차를 일으킬 수 있다. 색지움렌즈는 두 파장의 굴절률을 같게 하도록 설계되고, 세미 아포크로매틱 렌즈와 아포크로매틱 렌즈는 각각 세 파장의 굴절률을 같게 하도록 설계된다.[3]

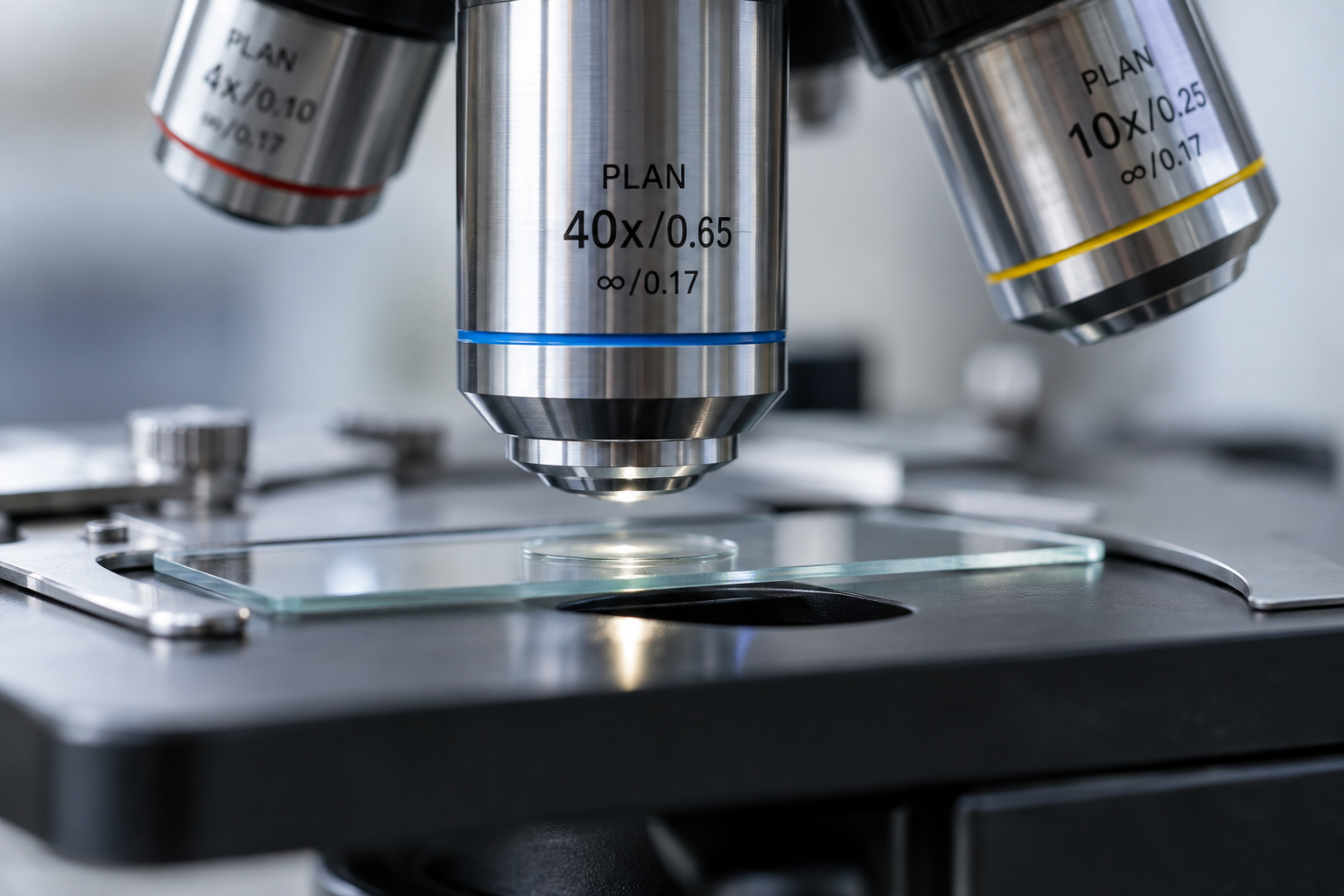

아포크로매틱 렌즈는 넓은 개구수와 높은 해상도가 특징이며, 성능이 높은 만큼 가격대도 높다.[3] PLAN 렌즈는 상면 만곡수차를 보정해 렌즈 중심뿐 아니라 주변부에도 초점이 맞도록 설계된다.[3] 일반적으로 수차를 더 철저하게 보정하면 렌즈 성능이 높아진다.[2]

5. 침지 방식과 관찰 조건

침지 렌즈는 대물렌즈와 시료 사이에 액체를 채워 개구수를 높이고 고해상도를 얻는 방식이다.[3] 액체로 오일을 쓰면 유침 렌즈, 물을 쓰면 수침 렌즈라고 한다.[3]

유침 렌즈에는 “HI” 또는 “OIL”, 수침 렌즈에는 “W” 또는 “WATER”라고 표시될 수 있다.[3] 이 표기는 렌즈와 시료 사이에 사용하는 액체의 종류를 나타낸다.[3]
