휴대전화 카메라로 사진을 찍으면 렌즈 뒤의 이미지 센서가 장면에서 온 빛을 받아 신호로 바꾼다. 센서의 작은 구역인 화소마다 빛의 양을 전기 신호로 기록하고, 읽기 회로와 처리 과정이 이를 디지털 이미지로 재구성한다. 광학계는 빛을 모으며, 이미지 센서는 센서와 광소자 기술이 결합된 영상 획득 장치의 핵심이다.[1][2]
1. 작동 원리와 화소

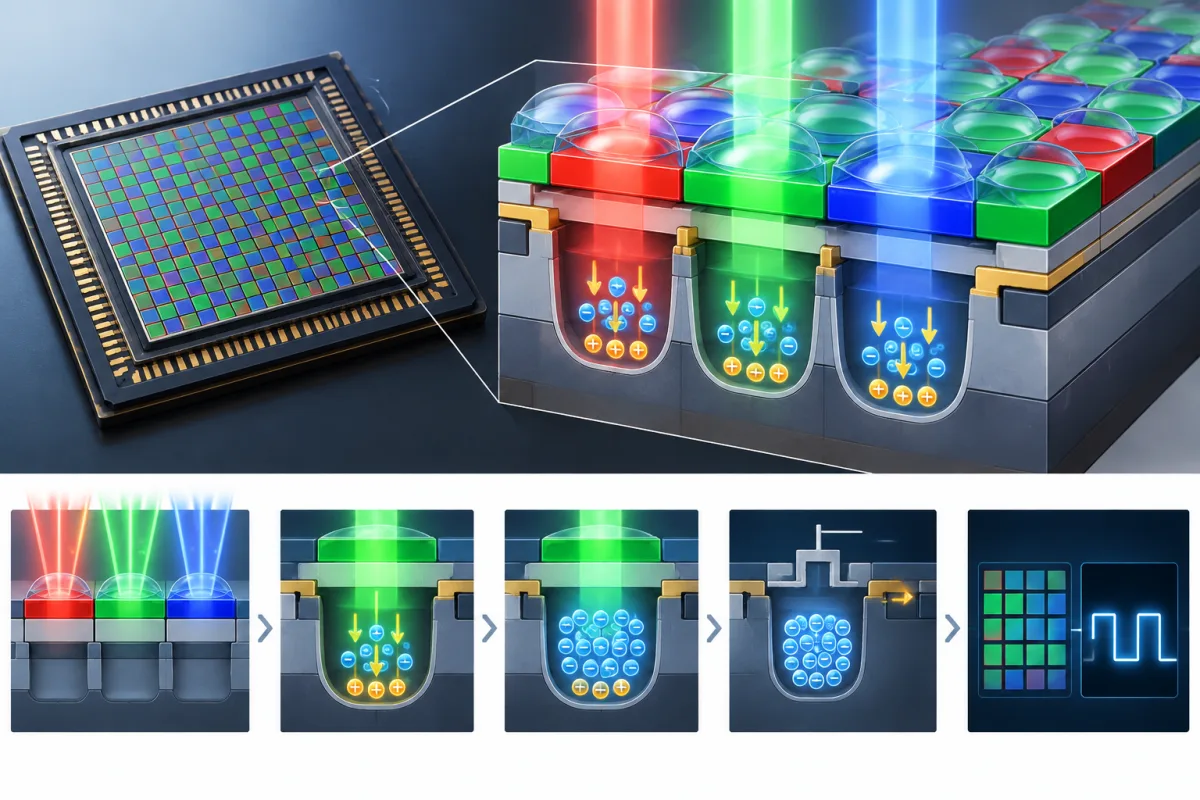

센서 표면에는 빛에 반응하는 작은 감광 영역이 배열된다. 각 화소의 광다이오드는 들어온 광자에 따라 전하를 만들며, 노출 시간 동안 모인 전하량은 그 위치의 빛 세기에 대응한다. 읽기 회로는 신호를 꺼내 변환하고 보정해 영상 처리에 넘긴다. 이 광전 변환은 광전 소자의 대표적 응용이다.[1]
센서가 직접 측정하는 것은 완성된 색 사진이 아니라 화소에 도달한 빛의 양이다. 컬러 제품은 컬러 필터 배열 등으로 파장대별 정보를 표본화하고, 이미지 처리가 인접 화소 값을 조합해 색을 추정한다. 모노크롬 센서는 색 필터 없이 빛의 세기를 기록하므로 색 정보는 별도 조명이나 처리에 의존한다.[2]
2. CCD와 CMOS
3. 셔터와 시간 정보
4. 성능 지표
해상도는 기록 화소 수를 나타내지만 화소가 많다고 언제나 더 선명한 것은 아니다. 렌즈의 해상력, 센서 면적, 화소 크기, 초점과 처리 과정이 함께 결과를 결정한다. 광학 특성을 고려할 때 센서 선택에서는 해상도와 프레임 속도, 픽셀 크기, 센서 포맷을 함께 봐야 한다.[2]
감도는 약한 빛에서 신호를 얻는 능력과 관련되고, 다이내믹 레인지는 밝고 어두운 부분을 함께 구분하는 범위다. 잡음과 암전류는 어두운 장면의 품질에 영향을 준다. 화소를 작게 하면 같은 면적에 더 많이 배치할 수 있지만 광자를 모으는 면적과 회로 설계도 고려해야 한다. 사양은 촬영 환경과 필요한 시간·공간 해상도에 맞춰 읽는다.[2]
5. 활용과 설계 맥락
이미지 센서는 스마트폰과 디지털 카메라뿐 아니라 자동차 주변 감지, 보안 장비, 산업용 머신 비전, 의료 영상에도 쓰인다. 응용마다 요구가 달라 사진은 색 재현과 밝기 범위, 공장 검사는 안정된 속도와 움직임 왜곡 억제를 중시할 수 있다. 적외선·자외선·편광 센서는 눈에 보이지 않는 정보도 측정한다.[1][2]
설계는 화소 축소뿐 아니라 감도, 읽기 속도, 전력과 열, 후처리를 함께 조정한다. 장시간 운용 체계에서는 센서 단품 외에 렌즈, 조명, 회로, 보정과 소프트웨어를 포함한 영상 시스템 전체가 중요하다. 성능은 어떤 장면을 어떤 조건에서 측정하는지에 맞춰 판단해야 한다.[2]
